Veiligheidslijst voor bedrijfsdeuren: OSE of 8,2 kΩ?
Als de deur alleen nog in dodemansstand beweegt, stopt tijdens het sluiten of veiligheidsfouten vertoont, is vaak de veiligheidslijst de oorzaak. Zo vindt u de juiste oplossing – zonder gevaarlijk gokwerk.
Bekijk veiligheidslijstenInhoud van deze pagina ↓
- Waarom de veiligheidslijst zo belangrijk is
- Typische fouten bij veiligheidsfouten
- De oplossing: OSE of 8,2 kΩ correct herkennen
- Beslistabel
- Symptomen correct interpreteren
- Praktijkvoorbeeld uit de hal
- Technische details eenvoudig uitgelegd
- Direct aan accessoires denken
- Bezwaren eerlijk beantwoord
- Veelgestelde vragen
Als de veiligheidslijst uitvalt, verandert comfort direct in een veiligheidsrisico
Een automatische bedrijfsdeur beweegt grote massa's. Het sluit niet zomaar als een binnendeur. Het beweegt met motor, besturing en kracht naar beneden.
Precies daarom heeft de deur een goed functionerende veiligheidslijst nodig. Deze detecteert obstakels aan de onderrand van de deur en zorgt ervoor dat personen, voertuigen, goederen en het deursysteem beschermd zijn.
Als deze veiligheid niet meer goed functioneert, reageert de besturing vaak onmiddellijk: de deur beweegt alleen nog in dodemansbediening, stopt tijdens het sluiten of weigert automatisch te bewegen.
De meest voorkomende fouten bij een defecte veiligheidslijst
Veel bedrijven willen de fout snel verhelpen. Begrijpelijk. Maar juist bij veiligheidstechniek is "snel" alleen goed als het ook correct is.
Fout 1: Veiligheid omzeilen
Een veiligheidslijst mag niet zomaar buiten werking worden gesteld, alleen zodat de deur weer beweegt. Dat is gevaarlijk en kan juridische gevolgen hebben.
Fout 2: OSE en 8,2 kΩ verwisselen
Optische sensoren en elektrische contactlijsten werken verschillend. Wie het verkeerde systeem bestelt, lost het probleem niet op.
Fout 3: Alleen de sensor vervangen
Vaak zit de fout niet alleen in de optosensor. Spiraalkabels, deurblad-aansluitdoos, eindkap, rubberprofiel of evaluatieapparaat kunnen net zo goed defect zijn.
Fout 4: Kabellengte negeren
Een optosensor met de verkeerde kabellengte veroorzaakt snel onnodige montageproblemen. Eerst meten, niet schatten.
De oplossing: Eerst het signaaltype herkennen, dan het reserveonderdeel kiezen
De belangrijkste vraag is niet: "Welke sensor ziet er hetzelfde uit?" De belangrijkste vraag is: Welke veiligheidslijsttechniek gebruikt uw deursysteem?
Veel bedrijfsdeuren werken met OSE-optosensoren. Andere systemen gebruiken een 8,2-kΩ-veiligheidscontactlijst. Oudere besturingen hebben bovendien een evaluatieapparaat nodig, zodat het signaal correct verwerkt wordt.

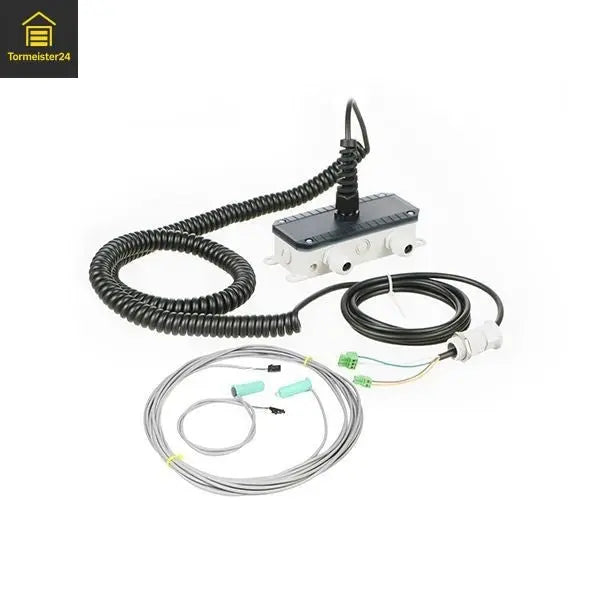

OSE-optosensoren
Ideaal als uw deursysteem een optische veiligheidslijst in de bodemafdichting gebruikt. Zender en ontvanger bewaken de veiligheidslijst.
Bekijk OSE-complete set8,2-kΩ-contactlijst
De juiste oplossing als uw systeem werkt met een elektrische veiligheidscontactlijst en een weerstandssignaal evalueert.
Bekijk 8,2-kΩ-lijstEvaluatieapparaat achteraf inbouwen
Belangrijk bij oudere deursystemen, wanneer OSE-signalen correct moeten worden omgezet in besturingssignalen.
Bekijk OSE-evaluatieapparaatSpiraalkabels & aansluitdozen
Als signalen van het beweegbare deurblad naar de besturing moeten, zijn kabels en aansluitdozen vaak de echte zwakke schakel.
Bekijk spiraalkabels & dozenOSE of 8,2 kΩ? De snelle beslistabel
Deze tabel helpt bij de voorselectie. Voor de definitieve selectie moeten de deurafstandsbediening, de aanwezige veiligheidslijst, de aansluitdoos, de spiraalkabel en de foutmelding worden gecontroleerd.
| Situatie aan de deur | Aanbevolen oplossing | Waarom deze keuze? |
|---|---|---|
| Optische veiligheidslijst met zender en ontvanger aanwezig | Optosensor-veiligheidslijst complete universele set | Complete optische oplossing voor sectionaaldeuren en bedrijfsdeuren. |
| Marantec/OSE-systeem met korte tot middellange kabelgeleiding | Marantec Optosensor-set OSE 6,5 m | Passende OSE-oplossing met 6,5 m zenderkabel voor veel standaardtoepassingen. |
| Meer kabellengte aan het deurblad nodig | Marantec Optosensor-set OSE 10,5 m | Handig als er grotere deurhoogtes of langere signaalpaden zijn. |
| Zeer lange kabelgeleiding of groot deursysteem | Marantec Optosensor-set OSE 15 m | Meer kabellengte voor grote of veeleisende deursystemen. |
| Elektrische contactlijst met 8,2-kΩ-systeem aanwezig | Veiligheidscontactlijst 8,2 kΩ | Passende oplossing voor systemen die een 8,2-kΩ-weerstandssignaal evalueren. |
| Oudere besturing zonder moderne OSE-aansluiting | Evaluatieapparaat OSE Optosensor Cat. 2 | Zet OSE-signalen om voor bestaande besturingen en maakt achteraf inbouw mogelijk. |
| Signaalfouten bij beweegbaar deurblad | Marantec spiraalkabel 5 × 0,5 mm² | Vaak een bron van fouten bij kabelbreuk, los contact, of verouderde spiraalkabel. |
| Deurblad-aansluitdoos beschadigd of verouderd | Marantec deurblad-aansluitdoos OSE/8,2 kΩ | Schone verbinding tussen veiligheidslijst, deurblad en besturing. |
Typische symptomen: Wat de fout werkelijk kan betekenen
Een veiligheidsfout aan de deur kan meerdere oorzaken hebben. Daarom is een nauwkeurige afbakening zo belangrijk.
Deur beweegt alleen in dodemansbediening
Heel vaak zit er een fout in de veiligheidslijst, lichtscherm, spiraalkabel, aansluitdoos of veiligheidscircuit.
Controleer veiligheidslijstDeur opent, maar sluit niet automatisch
Vaak blokkeert de besturing de automatische sluitbeweging omdat er een veiligheidssignaal ontbreekt of onlogisch is.
Bekijk lichtschermenFout treedt slechts soms op
Dan zijn kabelbreuk, los contact, vocht, losse stekkerverbinding of defecte aansluitdoos bijzonder verdacht.
Bekijk kabels & dozenVeiligheidslijst is zichtbaar beschadigd
Scheuren, knellingen, water in het profiel of beschadigde eindkappen mogen niet worden genegeerd. De veiligheidslijst is veiligheidsrelevant.
Bekijk eindkapPraktijkvoorbeeld: De halpoort sluit alleen nog met ingedrukte knop
Een typisch geval uit een werkplaats: de sectionaaldeur opent normaal. Maar bij het sluiten beweegt deze niet meer automatisch. Alleen als de medewerker de knop continu ingedrukt houdt, beweegt de deur naar beneden.
De eerste gedachte is vaak: "De besturing is defect." Dat kan. Veel vaker beschermt de besturing echter het systeem omdat er een veiligheidssignaal ontbreekt.
De technicus controleert de veiligheidslijst. De optosensor zit niet meer goed in het rubberprofiel. De spiraalkabel is beschadigd bij de overgang. De aansluitdoos vertoont vocht. De fout ligt dus niet aan één enkel onderdeel, maar aan het complete signaalpad.
De betere oplossing is dan niet: zomaar een sensor bestellen. De betere oplossing is: het systeem herkennen, de juiste OSE- of 8,2-kΩ-componenten kiezen en de spiraalkabel en aansluitdoos direct controleren.
Technische details – begrijpelijk uitgelegd
Bij veiligheidslijsten zijn er veel vaktermen. Voor de aankoopbeslissing zijn vooral deze punten belangrijk.
| Term | Wat betekent dit? | Waarom belangrijk? |
|---|---|---|
| OSE | Optische veiligheidslijst met zender en ontvanger. | Geschikt als uw besturing een OSE-ingang evalueert. |
| 8,2 kΩ | Elektrische veiligheidscontactlijst met weerstandssignaal. | Geschikt als uw systeem een 8,2-kΩ-contactlijst verwacht. |
| Zender / Ontvanger | Optische componenten in de veiligheidslijst. | Beide moeten passen bij de besturing en het profiel. |
| Kabellengte | Lengte van de aansluitkabel aan de sensor. | Verkeerde lengte bemoeilijkt of verhindert een nette montage. |
| Deurblad-aansluitdoos | Verbindt sensoriek, contactlijst en spiraalkabel aan het deurblad. | Vaak een bron van fouten bij vocht, kabelbreuk of verouderde techniek. |
| Spiraalkabel | Flexibele verbinding tussen bewegend poortblad en besturing. | Moet veel bewegingen doorstaan en signaalstabiel blijven. |
| Evaluatie-eenheid | Verwerkt veiligheidssignalen en stuurt deze door naar de besturing. | Belangrijk bij achteraf inbouwen of oudere poortbesturingen. |
Waarom OSE niet hetzelfde is als een lichtscherm
Een lichtscherm bewaakt meestal een gebied voor of in de poortloop. Een OSE-veiligheidslijst zit direct in de sluitrand. Beide verhogen de veiligheid, maar vervangen elkaar niet automatisch.
Waarom 8,2 kΩ niet zomaar "oude standaard" is
8,2 kΩ-contactlijsten zijn in veel toepassingen nog steeds zinvol. Doorslaggevend is niet wat moderner klinkt, maar wat uw besturing kan evalueren.
Waarom het rubberprofiel bij de sensoriek moet passen
Een optosensor heeft een passende houder in het rubberprofiel nodig. Als sensor, diameter, afdichting en eindkap niet bij elkaar passen, functioneert de sluitrand niet betrouwbaar.
Waarom vocht zo vaak problemen veroorzaakt
Industriepoorten staan in een ruwe omgeving. Water, stof, kou, heftruckverkeer en trillingen belasten sensoren, dozen en kabels. Daarom loont het om naar het hele systeem te kijken.
Denk direct aan accessoires: zo wordt het reserveonderdeel een veilige reparatie
Veel klanten bestellen alleen de sensor. In de praktijk ontbreekt dan vaak precies dat onderdeel dat de reparatie vertraagt: aansluitdoos, spiraalkabel, eindkap, K-rail of evaluatie-eenheid.
| Accessoire | Wanneer zinvol? | Directe link |
|---|---|---|
| Poortblad aansluitdoos OSE/8,2 kΩ | Als de verbinding aan het poortblad beschadigd, vochtig of verouderd is. | Aansluitdoos bekijken |
| Poortblad verbindingsdoos OSE/8,2 kΩ | Als meerdere veiligheidselementen netjes op het poortblad moeten worden aangesloten. | Verbindingsdoos bekijken |
| Spiraalkabel 5 × 0,5 mm² | Als de fout bewegingsafhankelijk is of een kabelbreuk wordt vermoed. | Spiraalkabel bekijken |
| Adapter voor insteekbare aansluitdozen | Als insteekbare poortblad-aansluitdozen op conventionele spiraalkabels moeten worden aangesloten. | Adapter bekijken |
| Aluminium K-rail | Als een 8,2 kΩ-veiligheidscontactlijst stabiel moet worden gemonteerd. | K-rail bekijken |
| Eindkap 8,2 kΩ | Als de contactlijst netjes moet worden afgesloten en beschermd. | Eindkap bekijken |
| Eénweg lichtscherm | Als bovendien het poortgebied moet worden beveiligd. | Lichtscherm bekijken |
| Industriepoortbesturing | Als de oude besturing geen passende evaluatie biedt of verdere storingen vertoont. | Besturingen bekijken |
Aanbevolen productroutes bij Tormeister24
Hoe duidelijker de beginsituatie, hoe sneller u tot de juiste oplossing komt.
Voor OSE-sluitranden
Begin met een passend OSE-optosensorenset. Controleer kabellengte, diameter, besturingsingang en bodemafdichting.
OSE-sets kopenVoor 8,2 kΩ-systemen
Als uw besturing een elektrische contactlijst evalueert, kies dan de passende 8,2 kΩ-veiligheidscontactlijst met accessoires.
8,2 kΩ-lijst kopenVoor oudere installaties
Als de besturing geen modern OSE-signaal verwerkt, kan een evaluatie-eenheid de juiste retrofit-oplossing zijn.
Evaluatie-eenheid kopenVoor terugkerende storingen
Als de storing sporadisch optreedt, moeten spiraalkabels en aansluitdozen direct worden gecontroleerd en niet worden vergeten.
Verbindingstechniek kopen"Is het niet voldoende om gewoon de sensor te vervangen?" – Bezwaren eerlijk beantwoord
"De sensor ziet er defect uit."
Kan zijn. Toch moeten de aansluitdoos, kabel en rubberprofiel mee worden gecontroleerd. Anders blijft de storing bestaan, ondanks een nieuwe sensor.
"De poort moet gewoon snel weer werken."
Juist dan nauwkeurig controleren. Een verkeerde bestelling kost meer tijd dan een korte analyse met foto's en typeplaatje.
"Dodemansbediening werkt toch nog."
Dodemansbediening is geen permanente oplossing. Als de automatische bediening niet werkt, meldt het systeem vaak een relevant veiligheidsprobleem.
"Ik ken OSE of 8,2 kΩ niet."
Dat is normaal. Belangrijk is om niet blind te bestellen. Tormeister24 kan helpen aan de hand van foto's, besturing en de bestaande sluitrand.
Geen zin in verkeerde veiligheidstechniek?
Laat controleren of OSE, 8,2 kΩ, evaluatie-eenheid, spiraalkabel of aansluitdoos nodig is.
Sluitrand laten controlerenWat gebeurt er als u de defecte sluitrand negeert?
Dan blijft de poort ofwel beperkt bruikbaar of wordt deze onveilig. Beide kosten geld in gebruik.
Meer tijdverlies
Dodemansbediening kost bij elke rit tijd. In magazijnen, werkplaatsen en de logistiek telt dit snel op.
Meer risico
Een niet-functionerende veiligheidslijst brengt mensen, voertuigen en goederen in gevaar.
Meer gevolgschade
Vocht, kabelbreuk en beschadigde profielen worden zelden beter. Meestal wordt de storing groter.
Meer stilstand
Wat vandaag alleen sporadisch irritant is, kan morgen de poortinstallatie volledig blokkeren.
FAQ: Veiligheidslijst aan de industriepoort
Wat is een veiligheidslijst?
Een veiligheidslijst bewaakt de onderste poortrand. Als een obstakel wordt gedetecteerd, moet de poort stoppen of omkeren. Het beschermt mensen, voertuigen, goederen en de poortinstallatie.
Wat betekent OSE bij poorten?
OSE staat voor een optische veiligheidslijst. Hierbij werken zender en ontvanger in de sluitrand. Als het signaal wordt onderbroken of verstoord, reageert de besturing.
Wat betekent 8,2 kΩ bij veiligheidscontactlijsten?
8,2 kΩ beschrijft de weerstandswaarde van een elektrische veiligheidscontactlijst. De besturing bewaakt dit signaal en detecteert veranderingen wanneer de lijst wordt bediend of verstoord.
Wat is beter: OSE of 8,2 kΩ?
Er is geen algemeen "beter". Doorslaggevend is welk systeem uw poortbesturing en uw bestaande sluitrand gebruiken. OSE en 8,2 kΩ zijn verschillende veiligheidsprincipes.
Waarom werkt mijn poort alleen nog in dodemansbediening?
Vaak ontbreekt een correct veiligheidssignaal. Oorzaken kunnen de sluitrand, optosensor, contactlijst, lichtscherm, spiraalkabel, aansluitdoos of besturing zijn.
Kan ik de veiligheidslijst overbruggen?
Nee. Een veiligheidsvoorziening mag niet zomaar worden overbrugd. Dat kan gevaarlijk zijn en is geen vakkundige reparatie.
Wanneer heb ik een OSE-evaluatie-eenheid nodig?
Een OSE-evaluatie-eenheid kan zinvol zijn als een oudere besturing OSE-signalen niet direct verwerkt of als een retrofit netjes moet worden geïntegreerd.
Wanneer moet ik de spiraalkabel mee vervangen?
Als de fout slechts af en toe optreedt, bewegingsafhankelijk is of de kabel zichtbare beschadigingen vertoont, moet de spiraalkabel worden gecontroleerd en vaak direct worden vervangen.
Welke foto's helpen bij de keuze?
Handig zijn foto's van bodemafdichting, sensoren, contactlijst, aansluitdoos, spiraalkabel, besturing, foutmelding en typeplaatje van de poortinstallatie.
Kan Tormeister24 helpen bij de keuze?
Ja. Met foto's, foutmelding en informatie over de poortbesturing kan Tormeister24 de passende oplossing sneller bepalen – of het nu gaat om OSE, 8,2 kΩ, evaluatie-eenheid, spiraalkabel of aansluitdoos.
Vervang nu de veiligheidslijst correct – in plaats van verder te rijden in dodemansbediening
Kies nu de passende OSE-optosensoren, 8,2 kΩ-contactlijsten, evaluatie-eenheden, spiraalkabels en aansluitdozen – of laat uw poortinstallatie vóór de aankoop controleren.
Veiligheidslijst kopenVakadvies aanvragen
