Deur scheef of stopt? Slapkoordschakelaar correct controleren en vervangen
Als een industriële deur plotseling stopt, scheefloopt of de besturing een veiligheidsfout meldt, is vaak niet de aandrijving de oorzaak. Vaak reageert de slapkoordschakelaar, omdat de kabelspanning, kabelgeleiding of het veiligheidscircuit niet meer kloppen.
Inhoud van deze pagina ↓
- Waarom slapkoord onmiddellijk serieus is
- Typische symptomen bij industriële deuren
- Veelvoorkomende fouten bij de vervangende aankoop
- De juiste oplossing: kabelbewaking passend vervangen
- Welke slapkoordschakelaar past?
- Praktijkvoorbeeld uit magazijn en productie
- Technische details eenvoudig uitgelegd
- Accessoires direct controleren
- Veelgestelde vragen over de slapkoordschakelaar
Een losse deurkabel is geen kleine fout
Bij een sectionaaldeur of industriële deur dragen de kabels een belangrijk deel van de beweging. Ze leiden, houden en ondersteunen het deurblad.
Als een kabel losraakt, losspringt, scheurt of ongelijkmatig loopt, ontstaat er onmiddellijk een risico: de deur kan scheef hangen, vastlopen of ongecontroleerd belast worden.

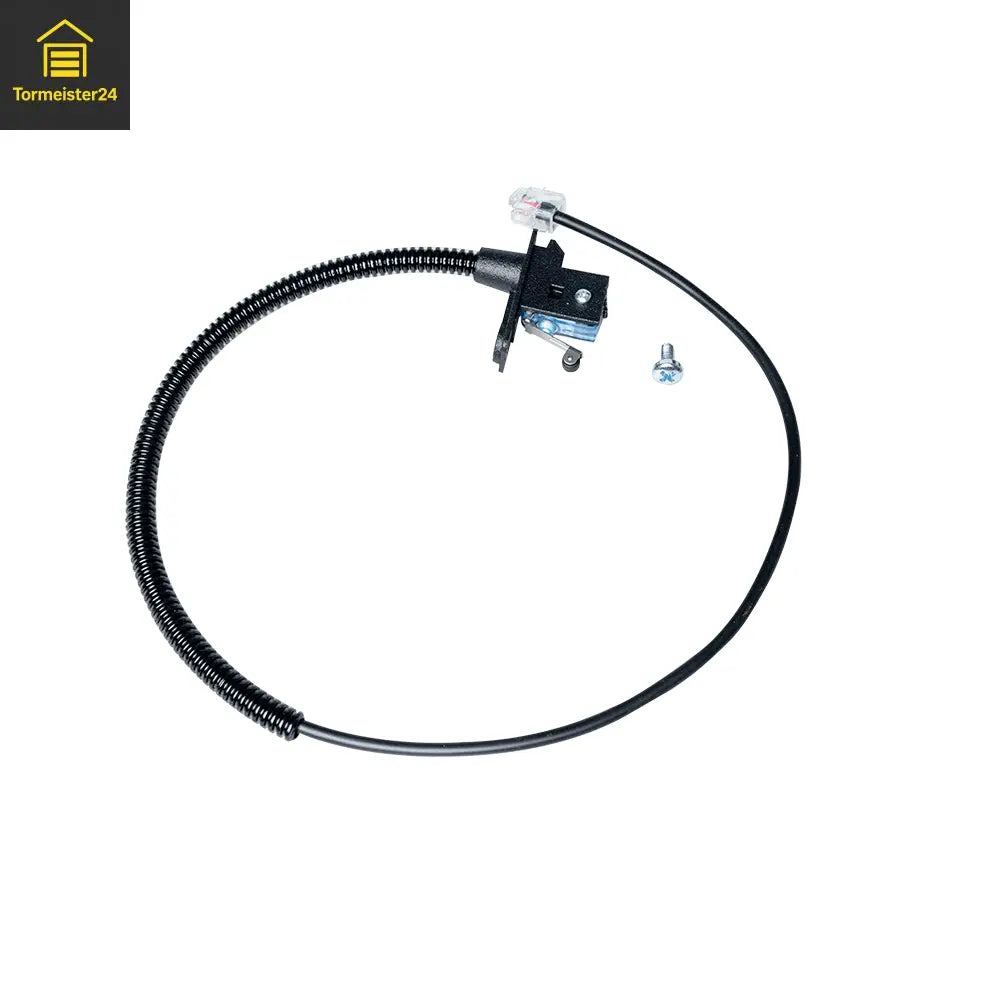

Precies hier komt de slapkoordschakelaar in het spel. Deze bewaakt de kabelspanning en onderbreekt de werking wanneer een gevaarlijke toestand wordt gedetecteerd.
Hieraan herkent u een probleem met slapkoord of kabelbewaking
Een defecte of geactiveerde slapkoordschakelaar uit zich vaak als een algemene deurfout. Dit maakt de diagnose moeilijk.
Deur stopt plotseling
De besturing ontvangt een veiligheidssignaal en onderbreekt de deurbeweging.
Deur hangt scheef
Als een kabel minder spanning heeft, kan het deurblad ongelijkmatig staan of lopen.
Aandrijving start niet
Als het veiligheidscircuit open is, krijgt de aandrijving geen vrijgave.
Fout komt terug
Sporadische storingen duiden vaak op een los contact, kabelprobleem, verkeerde schakelaarstand of mechanische oorzaak.
Het belangrijkste punt: Een geactiveerde slapkoordschakelaar is niet het probleem, maar vaak de aanwijzing voor het probleem.
De meest voorkomende fouten bij de aankoop van een slapkoordschakelaar
Bij slapkoord-schakelaars is de juiste uitvoering cruciaal. Links, rechts, NC, 8,2 kΩ, steekbaar of conventioneel – dit is niet zomaar uitwisselbaar.
| Fout | Wat gebeurt er? | Betere oplossing |
|---|---|---|
| Links en rechts verwisselen | De schakelaar past mechanisch niet bij de kabelbreukbeveiliging of montagepositie. | Montagezijde vóór bestelling duidelijk bepalen. |
| NC en 8,2 kΩ verwisselen | De besturing herkent het veiligheidscircuit niet correct. | Controleren of de besturing een NC-contact of bewaakt 8,2 kΩ-circuit verwacht. |
| Steekbaar en conventioneel niet onderscheiden | De aansluiting past niet bij de bestaande installatie. | Oude stekker, kabel en aansluitmethode fotograferen. |
| Kabellengte negeren | Het onderdeel past elektrisch, maar de kabel is niet lang genoeg voor de besturing. | Kabelroute meten en passende kabellengte kiezen. |
| Alleen de schakelaar vervangen | De fout blijft, omdat de kabel, rol, kabelbreukbeveiliging of mechaniek de oorzaak is. | Mechaniek en veiligheidscircuit samen controleren. |
| Veiligheidscontact overbruggen | De deur werkt weer – maar zonder belangrijke veiligheidsbewaking. | Nooit overbruggen. Oorzaak vinden en vakkundig vervangen. |
De juiste oplossing: slapkoordschakelaar passend bij deur, zijde en besturing kiezen
De juiste slapkoordschakelaar moet mechanisch en elektrisch passen.
Mechanisch betekent: juiste zijde, juiste constructie, passende kabelbreukbeveiliging en correcte bediening.
Elektrisch betekent: NC, 8,2 kΩ, stekker, kabellengte en besturingsingang moeten op elkaar afgestemd zijn.
Montagezijde ophelderen
Links of rechts is geen detail. De uitvoering moet bij de deurzijde passen.
Contacttype controleren
NC of 8,2 kΩ? Deze specificatie bepaalt of de besturing de schakelaar correct herkent.
Kabel en stekker controleren
Steekbare varianten en conventionele kabelvarianten mogen niet worden verwisseld.
Mechaniek mee controleren
Kabel, kabelrol, geleiding, deurloop en kabelbreukbeveiliging moeten passen bij de schakelfunctie.
Stopt uw deur door kabelspanning?
Kies de passende slapkoordschakelaar niet op de gok. Controleer zijde, contacttype, kabellengte en besturing.
Slapkoord-schakelaars bekijkenVakadvies aanvragen
Welke slapkoordschakelaar past bij uw deurinstallatie?
Dit overzicht helpt bij de snelle voorselectie. Beslissend zijn fabrikant, montagezijde, contacttype, kabellengte en bestaande kabelbreukbeveiliging.
| Situatie | Aanbevolen oplossing | Waarom passend? | Direct bekijken |
|---|---|---|---|
| GFA-installatie, rechter deurzijde | GFA slapkoordschakelaar rechts | Voor kabelspanningsbewaking bij elektrisch bediende deurinstallaties, rechter uitvoering. | GFA rechts bekijken |
| GFA-installatie, linker deurzijde | GFA slapkoordschakelaar links | Passende linker uitvoering voor de bewaking van de kabelspanning. | GFA links bekijken |
| Hörmann industriële deur serie 30/40 | Hörmann slapkoordschakelaar 30/40 | Directe oplossing voor Hörmann industriële deuren van de series 30 en 40. | Hörmann 30/40 bekijken |
| Hörmann 30/40 met behuizing gewenst | Marantec slapkoordschakelaar voor Hörmann 30/40 in behuizing | Conventioneel NC-contact, IP65 en beschermde behuizing. | Marantec Hörmann bekijken |
| FlexiForce 440–600R, rechter uitvoering, steekbaar | Marantec slapkoordschakelaar rechts, steekbaar, NC | Steekbare aansluiting met 0,4 m kabel en NC-contact. | Steekbaar NC bekijken |
| FlexiForce 440–600R, rechter schakelaar met 8,2 kΩ | Marantec slapkoordschakelaar rechts, steekbaar, 8,2 kΩ | Voor bewaakte veiligheidscircuits met geïntegreerde 8,2 kΩ weerstand. | Steekbaar 8,2 kΩ bekijken |
| Langere kabelgeleiding rechts nodig | Marantec slapkoordschakelaar rechts met 8,5 m kabel | Conventionele uitvoering met lange kabel voor grotere kabelroutes. | Rechts 8,5 m bekijken |
| Langere kabelgeleiding links nodig | Marantec slapkoordschakelaar links met 8,5 m kabel | Linker uitvoering inclusief montagebeugel en lange kabel. | Links 8,5 m bekijken |
| Universele oplossing met ashevel gezocht | Marantec slapkoordschakelaar met ashevel | Links- of rechtszijdig ombouwbaar, NC-contact, IP65 en zonder kabel. | Ashevel bekijken |
Praktijkvoorbeeld: De deur stopt – en iedereen zoekt aan het verkeerde onderdeel
Een bedrijf gebruikt een industriële sectionaaldeur bij de goederenuitgang. Bij het sluiten stopt de deur plotseling. De besturing meldt een veiligheidsfout.
Eerst wordt de aandrijving verdacht. Daarna de besturing. Maar bij het bekijken van de linker deurzijde valt op: De kabel is los, de slapkoordschakelaar is geactiveerd.
De oorzaak ligt niet in de motor. De mechaniek heeft een probleem. De schakelaar doet precies wat hij moet doen: hij stopt de werking voordat een kabelprobleem grotere schade veroorzaakt.
Na controle van kabel, geleiding en kabelbreukbeveiliging wordt de passende slapkoordschakelaar vervangen. Vervolgens wordt de deurinstallatie vakkundig gecontroleerd.
Voorheen
Deur stopt, besturing blokkeert, aandrijving wordt verdacht en de oorzaak blijft onduidelijk.
Nadien
Kabelbewaking gecontroleerd, passende schakelaar vervangen, veiligheidscircuit weer schoon en deurbediening betrouwbaar.
Technische details eenvoudig uitgelegd
U hoeft geen deurtechnicus te zijn om de juiste selectie voor te bereiden. Deze termen bepalen de passende vervanging.
| Term | Wat betekent dat? | Waarom belangrijk? |
|---|---|---|
| Slapkoord | De deurkabel verliest spanning of hangt door. | Kan wijzen op een kabelprobleem, obstakel, verkeerde geleiding of mechanisch defect. |
| Slapkoordschakelaar | Bewaakt de kabelspanning en meldt spanningsverlies aan de besturing. | Stopt de deurbediening bij een gevaarlijke toestand. |
| NC-contact | Verbrekercontact, dat in normale toestand gesloten is. | Veel besturingen verwachten precies dit contactprincipe. |
| 8,2 kΩ | Bewaakte veiligheidskring met weerstandsevaluatie. | Alleen geschikt als de besturing deze ingang verwacht. |
| Geforceerde opening | Mechanisch veilige contactopening bij bediening. | Belangrijk bij veiligheidsrelevante schakelfuncties. |
| Steekbaar | Schakelaar wordt aangesloten via een bestaande stekker. | Vergemakkelijkt vervanging als de installatie daarop is voorbereid. |
| Conventioneel | Schakelaar wordt rechtstreeks aangesloten via een aansluitkabel. | Belangrijk bij installaties zonder geschikt stekkersysteem. |
| IP65 | Bescherming tegen stof en spuitwater. | Handig in de industrie, hallen en ruwere omgevingen. |
Wanneer is een nieuwe slapkabelschakelaar voldoende – en wanneer moet er meer worden gecontroleerd?
Een nieuwe schakelaar is alleen de volledige oplossing als de oude schakelaar echt defect is.
Schakelaar vervangen
Als de schakelaar mechanisch beschadigd is, niet netjes terugveert of elektrisch niet meer schakelt.
Kabel controleren
Als de kabel zichtbaar los, gerafeld, losgeraakt of ongelijk gespannen is.
Mechanisme controleren
Als de poort scheef loopt, klemt of op bepaalde plaatsen zwaarder beweegt.
Besturing controleren
Als de schakelaar correct werkt, maar de veiligheidskring niet netjes wordt geëvalueerd.
Bezwaren vóór aankoop – duidelijk beantwoord
„De aandrijving is vast defect.“
Niet automatisch. Als de veiligheidskring open is, start de aandrijving opzettelijk niet.
„De kabel is maar een beetje los.“
Een beetje los is voldoende om de bewaking te activeren. Dit mag niet worden genegeerd.
„Ik neem gewoon een willekeurige schakelaar.“
Riskant. De zijde, contacttype, kabellengte, stekker en kabelbreukbeveiliging moeten passen.
„We overbruggen het contact even.“
Nee. Hiermee wordt een belangrijke veiligheidsfunctie uitgeschakeld. Dit kan personen, poort en bedrijf in gevaar brengen.
„NC of 8,2 kΩ maakt toch niet uit.“
Nee. De besturing moet precies het signaal ontvangen dat het verwacht.
„Dat doen we later.“
Een poort met een kabelprobleem mag niet verder worden gebruikt. Later kan snel duurder uitpakken.
Controleer toebehoren direct mee: De veiligheidsketting is meer dan een schakelaar
Als een slapkabelschakelaar opvallend wordt, loont het de moeite om de complete poortinstallatie te bekijken.
Poortbesturingen
Als veiligheidskringen niet correct worden geëvalueerd of als modernisering nodig is.
Poortbesturingen bekijken
Sluitkantbeveiliging
Optosensoren, contactlijsten en drukgolfsystemen behoren bij automatische poorten tot de veiligheidscontrole.
Sluitkantbeveiliging bekijken
Lichtschermen
Vullen de bescherming in het poortgebied aan en helpen om obstakels vroegtijdig te detecteren.
Lichtschermen bekijken
Spiraalkabels
Bij bewegende poortbladen kunnen kabelproblemen veiligheidsfouten veroorzaken.
Spiraalkabels bekijken
Industriepoort-aandrijvingen
Als de aandrijving bovendien opvallend is of als de installatie gemoderniseerd moet worden.
Industrieaandrijvingen bekijken
Verkeerslichten & waarschuwingslampen
Duidelijke signalen bij poortbeweging, toegang of laadzone.
Signaaltechniek bekijken
Waarom Tormeister24 de juiste keuze is voor slapkabelschakelaars
Bij slapkabelschakelaars telt nauwkeurigheid. Een verkeerde schakelaar kan de poortbediening verder blokkeren of de veiligheidskring verkeerd evalueren.
Tormeister24 is een gespecialiseerde dealer voor poorten, aandrijvingen, besturingen, veiligheidstechniek en reserveonderdelen. Dit is precies wat belangrijk is bij kabelbewaking: schakelaar, mechanisme en besturing moeten bij elkaar passen.
Passende uitvoeringen
Links, rechts, NC, 8,2 kΩ, steekbaar, conventioneel, GFA, Marantec, Hörmann en universele oplossingen.
Vakkundig advies in plaats van een miskoop
Met foto's van de schakelaar, besturing, kabelgeleiding en typeplaatje kan de keuze aanzienlijk veiliger worden gemaakt.
Veiligheidsketting in beeld
Niet alleen de schakelaar telt. Ook kabel, poortloop, sluitkant, lichtscherm en besturing moeten functioneren.
Uw aankoopbeslissing in 5 stappen
Zo vindt u snel de juiste slapkabelschakelaar:
1. Foutbeeld vaststellen
Stopt de poort, hangt hij scheef of meldt de besturing een veiligheidsfout?
2. Montagezijde bepalen
Links of rechts van de poort? Deze informatie is cruciaal.
3. Contacttype controleren
NC, 8,2 kΩ, steekbaar of conventioneel? Maak een foto van de oude aansluiting.
4. Mechanisme controleren
Controleer kabel, kabelrol, kabelbreukbeveiliging en poortloop.
5. Passende vervanging kiezen
Start in de categorie slapkabelschakelaars of stuur foto's voor vakkundig advies.
FAQ: Slapkabelschakelaar bij de industriepoort
Wat doet een slapkabelschakelaar?
Een slapkabelschakelaar bewaakt de kabelspanning van een poortinstallatie. Als de kabel losraakt, doorhangt of breekt, onderbreekt de schakelaar de veiligheidskring en stopt de poortbediening.
Waarom stopt mijn poort plotseling?
Mogelijke oorzaken zijn slappe kabel, kabelbreuk, kabellostrek, mechanische blokkade, defecte schakelaar, kabelprobleem of een open veiligheidskring in de besturing.
Is de aandrijving defect als de slapkabelschakelaar activeert?
Niet automatisch. De aandrijving wordt vaak alleen geblokkeerd omdat de veiligheidskring een kabelprobleem detecteert.
Wat is het verschil tussen linker en rechter uitvoering?
De uitvoering heeft betrekking op de montagezijde van de poortinstallatie of kabelbreukbeveiliging. Links en rechts mogen niet worden verwisseld.
Wat betekent NC bij de slapkabelschakelaar?
NC betekent normally closed (verbreekcontact). In normale toestand is het contact gesloten. Bij activering opent het de veiligheidskring.
Wanneer heb ik een 8,2 kΩ-slapkabelschakelaar nodig?
Als de poortbesturing een bewaakte 8,2 kΩ-veiligheidskring verwacht. Controleer het oude component en de besturingsingang vóór bestelling.
Kan ik de slapkabelschakelaar overbruggen?
Nee. Overbrugging schakelt een veiligheidsfunctie uit en kan personen, poortinstallatie en bedrijf in gevaar brengen.
Welke foto's helpen bij de keuze?
Handig zijn foto's van de oude schakelaar, de montagezijde, kabelbreukbeveiliging, kabelgeleiding, stekker, kabel, poortbesturing en typeplaatje.
Moet ik bij vervanging ook het mechanisme controleren?
Ja. Als de kabel slap is, moet de oorzaak worden gevonden. Alleen de schakelaar vervangen is niet voldoende als kabel, rol of poortloop het probleem veroorzaken.
Hoe voorkom ik een miskoop?
Bepaal de fabrikant, montagezijde, contacttype, kabellengte, stekker en besturingsingang. Stuur bij twijfel foto's naar Tormeister24.
Poort stopt door kabelspanning? Handel nu correct.
Vind de juiste slapkabelschakelaar voor uw poortinstallatie – links, rechts, NC, 8,2 kΩ, steekbaar of conventioneel.
Slapkabelschakelaar kopenGFA rechts bekijken
Marantec 8,2 kΩ bekijken
Vakkundig advies aanvragen
