Magneetspoel hydrauliekventiel defect? Ø13, Ø19 of Ø22 mm correct kiezen
Als het laadperron niet meer goed heft, zakt of schakelt, is vaak niet meteen het hele aggregaat aan vervanging toe. Soms bepaalt een kleine magneetspoel of het laden weer verdergaat – of stilstaat.
Inhoud van deze pagina ↓
De laadklep staat stil. De motor draait misschien. Maar de klep schakelt niet goed.
In de laad- en lostechniek is dit een van de meest vervelende storingen: het laadperron reageert niet zoals het hoort. Soms heft het niet. Soms zakt het niet goed. Soms lijkt het aggregaat actief, maar blijft de beweging uit.
Dan wordt er al snel gedacht aan het grote geheel: hydraulisch aggregaat, besturing, cilinder, slang. Alles is mogelijk. Maar vaak zit de fout veel kleiner – bij de magneetspoel die het hydrauliekventiel aanstuurt.
Het gevaarlijke deel: als er nu zomaar een 24V-spoel wordt besteld, is de kans groot dat de binnendiameter, bouwhoogte of aansluitlogica niet passen. Dan ligt er weliswaar een reserveonderdeel op de werkbank, maar de laadklep werkt nog steeds niet.
Deze 5 fouten leiden bij magneetspoelen het snelst tot een verkeerde bestelling
1. Alleen letten op 24 V DC
24 V DC is belangrijk, maar niet voldoende. Een 13 mm-spoel past niet op een 19 mm-ventiel – hoe correct de spanning ook is.
2. Binnendiameter niet meten
Precies hier ontstaat de klassieker: de spoel ziet er vergelijkbaar uit, maar past mechanisch niet op de ventielschacht.
3. Stekker en gelijkrichting negeren
Als de elektrische voeding niet goed past, helpt zelfs de juiste spoel weinig. Dan moet ook aan de stekker gedacht worden.
4. Magneetspoel met ventiel verwarren
De spoel stuurt het ventiel aan. Het is niet automatisch het complete ventiel. Wie hier onnauwkeurig denkt, bestelt snel te veel of het verkeerde onderdeel.
5. Onderhoudsomgeving vergeten
Als olie, filters of de hydrauliektank ook vervuild of verouderd zijn, kan de nieuwe spoel slechts een deel van het probleem oplossen.
De logische oplossing: eerst meten, dan de juiste spoel kiezen
De juiste keuze begint met drie eenvoudige controlepunten:
- Binnendiameter meten: 13 mm, 19 mm of 22 mm?
- Elektrische specificatie controleren: 24 V DC, vermogen of stroomopname in acht nemen.
- Installatie categoriseren: Crawford, Hafa, hydrauliekaggregaat, ventielopbouw en stekker controleren.
Precies hieruit blijkt of de magneetspoel Ø13 mm HY V1, de magneetspoel Ø19 mm HY V2 of de magneetspoel Ø22 mm de juiste keuze is.
Als bovendien de elektrische verbinding opvalt, moet de stekker met gelijkrichter direct worden gecontroleerd.
Niet op goed geluk vervangen
Een magneetspoel is klein. De fout door de verkeerde spoel is groot. Eerst meten, dan passend bestellen.
Hydrauliek reserveonderdelen bekijkenØ13, Ø19 of Ø22 mm: Welke magneetspoel past?
Ø13 mm HY V1
De juiste richting als het aanwezige hydrauliekventiel een 13 mm-opening heeft voor de magneetspoel.
Sterk voor u, als: een compacte 24V-DC-spoel met 18 W voor Crawford/Hafa-omgeving nodig is.
Uw voordeel: precies passende vervanging in plaats van gissen bij de ventielopening.
Ø19 mm HY V2
De passende oplossing als het ventiel werkt met een binnendiameter van 19 mm en een robuuste 24V-DC-spoel nodig is.
Sterk voor u, als: de oude spoel is geïdentificeerd als HY V2 of met 19 mm-opening.
Uw voordeel: schone ventielaansturing zonder verkeerde afmeting.

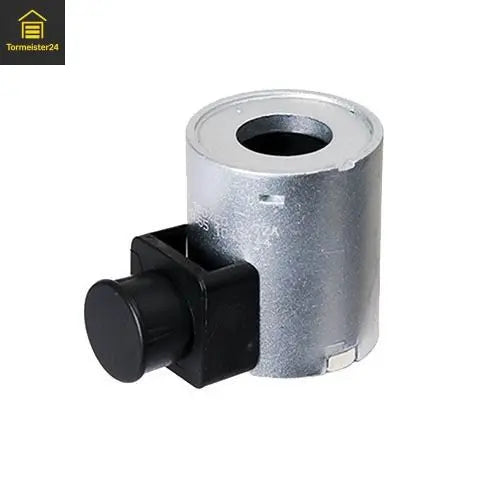

Ø22 mm magneetspoel
De juiste richting als er een grotere 22 mm-opening aanwezig is op het hydrauliekventiel.
Sterk voor u, als: 24 V DC en 0,72 A passen bij de bestaande installatie en de bouwhoogte in overweging wordt genomen.
Uw voordeel: passende elektrische aansturing voor grotere ventielopeningen.
Welke oplossing voor welk geval sterk is
Als alleen de spoel defect is
Dan is gerichte spoelvervanging vaak aanzienlijk voordeliger dan het vervangen van grotere componenten.
Als de installatie sporadisch schakelt
Dan zeker ook de stekker, gelijkrichter en elektrische verbinding controleren. Sporadische fouten zitten vaak niet alleen in het zichtbare onderdeel.
Als hydrauliekolie oud of vervuild is
Dan moet direct aan onderhoud worden gedacht. Schone olie beschermt ventielen, afdichtingen en het aggregaat.
Als vuil in het systeem een probleem is
Dan is het luchtfilter geen bijzaak, maar een echte beschermingsfactor voor het hydraulische systeem.
Als u meerdere laadperrons beheert
Dan loont het de moeite om spoelen, stekkers en onderhoudsdelen gestructureerd vast te leggen – in plaats van bij elke storing opnieuw te zoeken.
Als u onzeker bent
Foto, afmetingen en typeplaatje besparen meer tijd dan elke bestelling op goed geluk.
Praktijkvoorbeeld: Niet het aggregaat was kapot – de spoel schakelde niet meer goed
Typisch geval aan het laadperron: de overlaadbrug beweegt niet zoals verwacht. De eerste gedachte: hydraulisch aggregaat defect.
Dat klinkt logisch, maar is vaak te groot gedacht. Want als het aggregaat in principe werkt, maar de klep niet goed opent of sluit, zit de fout mogelijk bij de magneetspoel of bij de elektrische aansturing.
De verkeerde reactie zou nu zijn: zomaar een 24V-spoel bestellen. De juiste reactie ziet er anders uit:
- Spoel spanningsvrij laten controleren.
- Binnendiameter exact meten.
- Bestaande elektrische waarden vergelijken.
- Stekker, gelijkrichter en aansluitschema controleren.
- Hydrauliekolie en filtertoestand niet vergeten.
Zo voelt de juiste oplossing: het passende reserveonderdeel wordt besteld, de klep schakelt weer goed en het laadperron is snel weer in bedrijf – zonder onnodige vervanging van het aggregaat.
Technische details – maar zo, dat ze helpen bij de bestelling
Hier is de duidelijke selectiehulp voor de meest voorkomende magneetspoelen in de laad- en lostechniek.
| Product | Binnendiameter | Elektriciteit | Hoogte | Typisch gebruik | Directe toegang |
|---|---|---|---|---|---|
| HY V1 | 13 mm | 24 V DC / 18 W | 37 mm | Crawford/Hafa hydrauliekventielen met 13 mm-opening | Ø13 mm bekijken |
| HY V2 | 19 mm | 24 V DC / 18 W | 50 mm | Crawford/Hafa hydrauliekventielen met 19 mm-opening | Ø19 mm bekijken |
| Magneetspoel Ø22 mm | 22 mm | 24 V DC / 0,72 A | 53 mm | Crawford/Hafa hydrauliekventielen met 22 mm-opening | Ø22 mm bekijken |
| Als uw situatie er zo uitziet … | Controleer dan eerst … | Wat vaak zinvol is | Directe toegang |
|---|---|---|---|
| Spoel wordt niet goed aangestuurd | Stekker, gelijkrichter, spanning, contactbeeld | Stekker met gelijkrichter meeprüfen | Stekker bekijken |
| Hydrauliek reageert traag of onrustig | Olietoestand, vulniveau, vervuiling | Hydrauliekolie voor onderhoud inplannen | 7 liter hydrauliekolie bekijken |
| Systeem trekt vuil of vochtigheid aan | Tankventilatie en filtertoestand | Luchtfilter vervangen | Luchtfilter bekijken |
| Meerdere hydraulische onderdelen vallen op | Aggregaat, tank, ventiel, olie, filter | Hydrauliek & aggregaten compleet controleren | Categorie bekijken |
De meest voorkomende bezwaren – en waarom ze later duur worden
„24 V DC past toch, dus dat is voldoende.“
Nee. Als de binnendiameter niet past, is de juiste spanning waardeloos.
"We vervangen direct het hele aggregaat."
Soms nodig. Maar als alleen de magneetspoel of de elektrische aansturing defect is, zou dat veel te veel zijn.
"De oude spoel lijkt erop."
Lijkt erop is bij hydrauliekventielen niet genoeg. Millimeters bepalen hier of iets past of onbruikbaar is.
"Dat regelen we na de bestelling."
Precies dat veroorzaakt stilstand. Eerst meten, dan kopen – vooral bij laad- en lostechniek.
Liever nu correct meten dan later dubbel bestellen
Als de laadbrug stilstaat, is de juiste eerste bestelling de grootste tijdwinst.
Vraag nu advies aanVeelgestelde vragen over magneetspoelen voor hydrauliekventielen
Hoe weet ik welke magneetspoel ik nodig heb?
De binnendiameter, elektrische uitvoering, bouwhoogte en de bestaande ventielbevestiging zijn cruciaal. Het belangrijkste is eerst de binnendiameter: 13 mm, 19 mm of 22 mm.
Is het voldoende als de spanning 24 V DC klopt?
Nee. 24 V DC is slechts een deel van de keuze. De spoel moet ook mechanisch op het ventiel passen.
Wat is het verschil tussen HY V1 en HY V2?
HY V1 is de 13 mm-uitvoering. HY V2 is de 19 mm-uitvoering. Beide mogen niet zomaar op gevoel met elkaar worden verwisseld.
Wanneer heb ik de Ø22 mm magneetspoel nodig?
Als uw bestaande ventielbevestiging of de oude spoel een binnendiameter van 22 mm heeft en de elektrische uitvoering daarbij past.
Kan een defecte magneetspoel voorkomen dat de laadbrug omhoog gaat?
Ja. Als het hydrauliekventiel niet correct wordt aangestuurd, kan de beweging uitblijven of onbetrouwbaar worden.
Wanneer moet ik de stekker met gelijkrichter controleren?
Altijd wanneer de spoel niet correct wordt aangestuurd, storingen sporadisch optreden of de elektrische verbinding zichtbaar verouderd is.
Heeft hydrauliekolie iets te maken met de magneetspoel?
Niet direct. Maar als het hydraulische systeem in zijn geheel vervuild of slecht onderhouden is, kunnen ventielen, afdichtingen en het aggregaat extra belast worden.
Wie mag een magneetspoel op de laadbrug vervangen?
Werkzaamheden aan elektra en hydrauliek mogen alleen spanningsloos, drukvrij en door gekwalificeerd personeel worden uitgevoerd. Na vervanging is een functie- en veiligheidscontrole noodzakelijk.
Wat moet ik paraat hebben voor een aanvraag?
Foto van de oude spoel, foto van het ventiel, gemeten binnendiameter, bestaande opschrift, fabrikant van de installatie en een korte beschrijving van de storing.
Bestel nu de juiste magneetspoel in plaats van de verkeerde aanname
Bij Tormeister24 vindt u niet zomaar een 24V-spoel. U vindt de juiste richting voor Crawford/Hafa-hydrauliekventielen – inclusief stekker, olie, filter en advies, als de installatie snel weer moet draaien.
Liever nu zorgvuldig identificeren dan later met een verkeerde spoel en stilstaande helling worstelen.
