Een kleine schakelaar kan de hele poort lamleggen
Een industriële sectionaalpoort heeft vaak een handmatige schuifgrendel. Deze vergrendelt de poort mechanisch. Praktisch voor veiligheid en afsluiten – maar kritiek als de poort geautomatiseerd is.
Waarom? Omdat de poortbesturing moet weten of de schuifgrendel open of gesloten is. Als de grendel uitgeschoven is, mag de aandrijving niet starten. Anders rijdt de motor tegen een mechanisch vergrendelde poortinstallatie.
Precies hier zit de microschakelaar. Deze bewaakt de positie van de schuifgrendel. Als deze schakelaar defect is, verkeerd zit of niet goed wordt bediend, denkt de besturing: "Grendel nog dicht." Resultaat: De poort beweegt niet.
Typische fouten: Zo wordt een klein contact een dure servicebeurt
Veel klanten zoeken eerst op de verkeerde plaats. De aandrijving wordt verdacht, de besturing wordt geopend, de handzender opnieuw ingesteld. Vaak zit de oorzaak direct bij de vergrendeling.
Fout 1: Direct de besturing verdenken
Als het veiligheidscircuit open is, blokkeert de besturing bewust. Dit is geen besturingsfout, maar vaak een ontbrekend vrijgavesignaal.
Fout 2: De schuifgrendel alleen mechanisch controleren
De grendel kan er open uitzien – maar de microschakelaar kan desondanks niet correct schakelen. Het elektrische signaal is doorslaggevend.
Fout 3: Origineel en replica door elkaar halen
Originele IDD-HO, compatibele replica of Crawford-profiel: Gelijkaardig betekent niet automatisch passend. Functie en inbouwsituatie moeten kloppen.
Fout 4: Veiligheid omzeilen
Het contact overbruggen zodat de poort weer rijdt, is geen reparatie. Het kan de aandrijving, de poort en personen in gevaar brengen.
De oplossing: Eerst vergrendeling herkennen, dan de juiste microschakelaar kiezen
De juiste weg is eenvoudig: niet raden. Onderdeel identificeren.
Controleer eerst: Is er een schuifgrendel geïnstalleerd? Wordt deze elektrisch bewaakt? Is de microschakelaar beschadigd, vuil, los of verkeerd gepositioneerd? Is er een Crawford-afdekking met microschakelaarbeveiliging aanwezig? Of betreft het een IDD-HO-systeem?

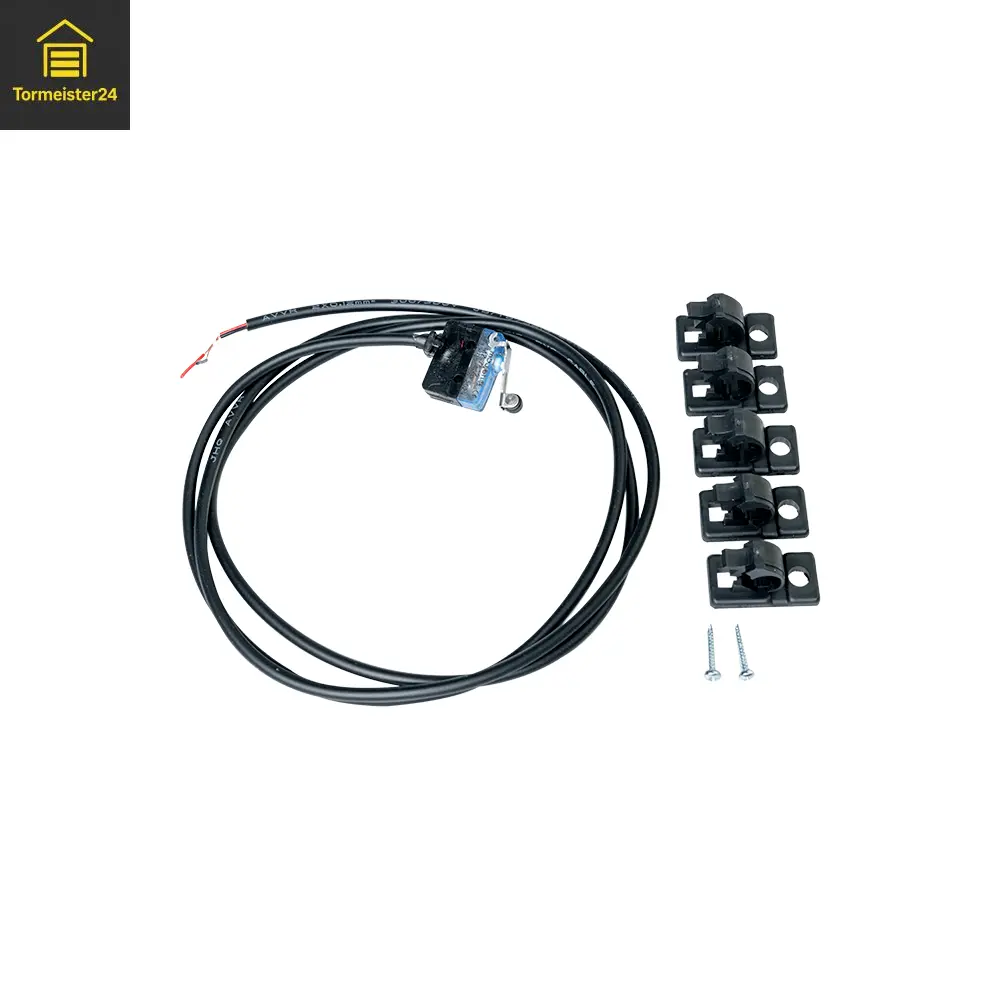

IDD-HO Origineel
De veilige keuze als een originele IDD-HO microschakelaar voor de schuifgrendelbeveiliging vervangen moet worden.
Bekijk IDD-HO OrigineelIDD-OR Replica
Interessant als een compatibel vervangingsonderdeel voor de schuifgrendelpositiedetectie nodig is.
Bekijk IDD-OR ReplicaCrawford Afdekking
Als de beschermkap of het profiel met microschakelaarbeveiliging beschadigd is, moet niet alleen de schakelaar worden overwogen.
Bekijk Crawford AfdekkingUniversele veiligheidsschakelaar
Als een positie- of veiligheidsbewaking achteraf moet worden geïnstalleerd of vervangen, kan een geschikte veiligheidsschakelaar relevant zijn.
Bekijk 12-24 V schakelaarOrigineel, replica of Crawford-afdekking? De snelle beslissingstabel
Deze tabel helpt bij de voorselectie. Voor de definitieve bestelling tellen het bestaande systeem, de inbouwlocatie, de kabelaansluiting, de mechanische bediening en de besturingsingang.
| Situatie bij de poort | Aanbevolen oplossing | Waarom deze keuze? |
|---|---|---|
| IDD-HO schuifgrendel-systeem aanwezig | IDD-HO Originele microschakelaar voor schuifgrendel | Origineel onderdeel voor precieze positiedetectie en betrouwbare signaaloverdracht. |
| Compatibele vervanging voor IDD-HO / Hörmann-toepassing gezocht | IDD-OR Microschakelaar voor schuifgrendel – Replica | Replica-oplossing voor bewaking van de vergrendelingspositie. |
| Crawford sectionaalpoort met beschadigd profiel of schakelaarzone | Crawford Afdekking voor microschakelaar | Beschermt de microschakelaar en herstelt de passende afdekking in de schuifgrendelzone. |
| Algemene positie- of veiligheidsbewaking met 12-24 V nodig | Schakelaar 12-24 V Veiligheidsschakelaar | Universeel inzetbare oplossing voor poortbeveiliging en positiebewaking. |
| Bestaande installatie werkt met 24 V-besturing | Schakelaar 24 V Veiligheidsschakelaar | Geschikt voor vele professionele 24 V-poortsystemen en veiligheidsfuncties. |
| Veerbreuk moet extra elektrisch gedetecteerd worden | Schakelaar voor veerbreukbeveiliging | Bewaakt de veerbreukbeveiliging en meldt kritieke toestanden aan de besturing. |
| Poort blijft veiligheidsfouten vertonen | Controleer industriepoortbesturingen | Als het contact in orde is, kan de oorzaak van de fout in het veiligheidscircuit of de besturing liggen. |
Symptomen correct interpreteren: microschakelaar of toch iets anders?
Een defecte schuifgrendel-microschakelaar uit zich zelden met een duidelijk "Ik ben kapot". Meestal lijkt de gehele poortinstallatie onbetrouwbaar.
Poort beweegt helemaal niet
Als de besturing geen vrijgave krijgt, blijft de aandrijving geblokkeerd. Het schuifgrendelcontact is dan een hete kandidaat.
Controleer microschakelaarFout komt slechts af en toe voor
Dan zijn losse bevestiging, haperend contact, vuile schakelaar of een niet correct bediende grendel typisch.
Controleer replicaGrendelgebied is beschadigd
Als de afdekking, het profiel of de microschakelaarhouder beschadigd is, is een enkele schakelaar vaak niet voldoende.
Bekijk Crawford profielPoort werkt alleen in de dodemanbediening
Dan kan een veiligheidssignaal ontbreken. Naast het schuifgrendelcontact komen ook sluitkant, lichtscherm of slappe kabel schakelaar in aanmerking.
Bekijk sluitkantPraktijkvoorbeeld: De poort staat stil – de fout zit bij de schuifgrendel
Een bedrijf opent 's ochtends de hal. De handzender werkt. De besturing heeft spanning. De aandrijving maakt geen ongewone indruk. Toch beweegt de sectionaalpoort niet.
De eerste veronderstelling: besturing defect. Tweede veronderstelling: aandrijving defect. Derde veronderstelling: draadloze ontvanger defect.
De technicus controleert de veiligheidsketen. De sluitkant is in orde. Lichtscherm is vrij. Slappe kabel schakelaar is onopvallend. Dan valt het op: De handmatige schuifgrendel is de avond ervoor gebruikt. Mechanisch is deze wel teruggeschoven, maar de microschakelaar wordt niet goed bediend.
De besturing krijgt dus geen duidelijk signaal: "Grendel open." Precies daarom blijft de poort geblokkeerd.
Technische details – begrijpelijk uitgelegd
Bij schuifgrendel-microschakelaars gaat het niet om grote techniek. Het gaat om een klein, maar belangrijk signaal.
| Term | Wat betekent dit? | Waarom belangrijk? |
|---|---|---|
| Schuifgrendel | Mechanische vergrendeling aan de sectionaalpoort. | Als deze gesloten is, mag de aandrijving niet tegen de vergrendeling rijden. |
| Microschakelaar | Kleine positieschakelaar aan de schuifgrendel. | Geeft de besturing de informatie of de grendel is vrijgegeven. |
| Profiel / Afdekking | Bescherm- en bevestigingselement voor de schakelaar. | Beschermt tegen vuil, beschadiging en verkeerde bediening. |
| Veiligheidscircuit | Reeks veiligheidssignalen op de poortbesturing. | Als een signaal ontbreekt, wordt de poortbeweging geblokkeerd. |
| Origineel reserveonderdeel | Onderdeel passend bij de bestaande systeemoplossing. | Ideaal als pasvorm en signaal exact behouden moeten blijven. |
| Replica | Compatibel reserveonderdeel voor bepaalde toepassingen. | Kan zinvol zijn als de compatibiliteit duidelijk past. |
| Universele veiligheidsschakelaar | Schakelaar voor positie- of veiligheidsbewaking. | Relevant voor achteraf inbouw of speciale oplossingen. |
Waarom de aandrijving niet mag starten
Een automatische aandrijving mag niet tegen een gesloten schuifgrendel werken. Dit zou de motor, beslag, het deurblad en de vergrendeling belasten. De microschakelaar voorkomt precies dit.
Waarom "grendel open" niet altijd elektrisch open betekent
Mechanisch kan de grendel teruggeschoven zijn. Maar als de schakelaar niet correct wordt bediend, blijft het signaal foutief. Daarom moet er altijd mechanisch én elektrisch gecontroleerd worden.
Waarom afdekking en stulp belangrijk zijn
Een microschakelaar is gevoeliger dan een massieve grendel. Als de beschermkap beschadigd is, kan de schakelaar vuil worden, verschuiven of mechanisch vernield worden.
Waarom een deskundige controle zinvol is
Schuifgrendelcontacten maken deel uit van het veiligheidscircuit van de poortinstallatie. Werkzaamheden aan de poortbesturing, veiligheidscontacten en vergrendeling dienen door gekwalificeerd vakpersoneel te worden uitgevoerd.
Accessoires direct mee controleren: Vaak is niet alleen de microschakelaar defect
Als een veiligheidscontact aan de poort problemen geeft, loont het de moeite om de hele veiligheidsketen te bekijken. Anders bestelt u een onderdeel – en blijft de fout bestaan.
| Accessoire / Categorie | Wanneer zinvol? | Directe link |
|---|---|---|
| Slappe kabel schakelaar | Als de besturing kabel- of veiligheidsfouten meldt. | Slappe kabel schakelaars bekijken |
| Sluitrandbeveiliging | Als de poort alleen in manuele modus beweegt of stopt bij het sluiten. | Sluitrandbeveiliging bekijken |
| Lichtschermen | Als de besturing een obstakel of ontbrekend veiligheidssignaal detecteert. | Lichtschermen bekijken |
| Industriepoortbesturingen | Als signalen correct aanwezig zijn, maar de besturing ze niet correct verwerkt. | Besturingen bekijken |
| Rolhouders & scharnieren | Als de schuifgrendel mechanisch slecht sluit door een scheve poortloop. | Rolhouders bekijken |
| Vloerbeugels | Als de poort onderaan scheef loopt en de grendel daardoor niet correct vergrendelt. | Vloerbeugels bekijken |
Aanbevolen productroutes bij Tormeister24
Hoe duidelijker de inbouwsituatie, hoe sneller u het juiste reserveonderdeel vindt.
Voor IDD-HO systemen
Als het bestaande systeem duidelijk IDD-HO is, is de originele microschakelaar de schoonste oplossing.
Origineel kopenVoor compatibele vervanging
Als een replica passend bij de bestaande toepassing wordt gezocht, controleer dan de IDD-OR microschakelaar.
Replica bekijkenVoor Crawford poorten
Als het beschermingsgebied op de schuifgrendel beschadigd is, kan de Crawford-afdekking met microschakelbeveiliging de juiste keuze zijn.
Crawford kopenVoor algemene veiligheidsschakelaars
Als een positiebewaking of een veiligheidscontact algemeen vervangen moet worden, controleer dan de 12-24V- of 24V-schakelaars.
24V-schakelaars bekijken"Kun je het contact niet gewoon overbruggen?" – Bezwaren eerlijk beantwoord
"De poort moet snel weer werken."
Juist dan moet er zorgvuldig gecontroleerd worden. Een overbrugd contact kan grotere schade veroorzaken als de grendel daadwerkelijk gesloten is.
"De schuifgrendel is toch open."
Mechanisch open is niet voldoende. De besturing heeft het correcte elektrische signaal van de microschakelaar nodig.
"De schakelaar ziet er nog goed uit."
Ook een optisch schone schakelaar kan elektrisch defect zijn of mechanisch niet correct bediend worden.
"Ik neem gewoon een universele schakelaar."
Alleen als spanning, contactsoort, bediening, bevestiging en besturing passen. Anders lost u het probleem niet op.
Geen zin in een verkeerd veiligheidscontact?
Tormeister24 helpt bij de keuze. Met foto's en typeplaatje vindt u sneller de passende microschakelaar of veiligheidsschakelaar.
Schuifgrendelcontact laten controlerenWat gebeurt er als u het probleem negeert?
Dan blijft de poort ofwel geblokkeerd – of er wordt gevaarlijk geïmproviseerd. Beide kosten geld.
Poort blijft buiten bedrijf
Een open veiligheidscircuit verhindert de poortbeweging. In een hal, werkplaats of logistiek kost dit direct tijd.
Aandrijving wordt in gevaar gebracht
Als de grendel gesloten is en de bewaking ontbreekt, kan de aandrijving tegen de vergrendeling werken.
Foutopsporing wordt duurder
Wie eerst de besturing, afstandsbediening of aandrijving vervangt, hoewel alleen het contact ontbreekt, betaalt onnodig.
Veiligheidsrisico neemt toe
Een overbrugd of verkeerd aangesloten contact kan de veiligheidslogica van de gehele installatie verstoren.
FAQ: Schuifgrendel-microschakelaar aan de sectionale poort
Wat doet een schuifgrendel-microschakelaar?
Deze bewaakt de positie van de schuifgrendel. De poortbesturing herkent hierdoor of de grendel geopend is en de aandrijving vrijgegeven mag worden.
Waarom beweegt mijn poort niet, hoewel de schuifgrendel open is?
De grendel kan mechanisch open zijn, maar de microschakelaar schakelt niet correct. Dan krijgt de besturing geen vrijgavesignaal.
Is de microschakelaar een veiligheidscomponent?
Ja. Het voorkomt dat de aandrijving tegen een gesloten schuifgrendel beweegt. Daarom mag deze niet overbrugd of geïmproviseerd vervangen worden.
Wat is beter: IDD-HO origineel of IDD-OR replica?
Als het systeem duidelijk IDD-HO is en u maximale pasnauwkeurigheid wenst, is het origineel de eerste keuze. De replica kan zinvol zijn als de compatibiliteit duidelijk past.
Wanneer heb ik de Crawford afdekking voor microschakelaars nodig?
Als bij een Crawford sectionale poort de stulp, de beschermkap of het schakelgebied aan de schuifgrendel beschadigd is.
Kan ik de microschakelaar zelf vervangen?
Als u geen gekwalificeerde vakman bent, dient u veiligheidscontacten en poortbesturingen niet zelf te bewerken. Controle en inbedrijfstelling behoren tot de verantwoordelijkheid van vakbekwaam personeel.
Welke foto's helpen bij de keuze?
Nuttig zijn foto's van de schuifgrendel, microschakelaar, stulp, kabel, stekker, besturing, klemmengebied en typeplaatje van de poortinstallatie.
Kan een defect schuifgrendelcontact manuele modus veroorzaken?
Afhankelijk van de besturing en veiligheidslogica ja. Als een veiligheidssignaal ontbreekt, kan de installatie automatische bewegingen blokkeren of alleen beperkte werking toestaan.
Wat moet ik nog meer controleren?
Controleer de sluitrand, lichtscherm, slappe kabel schakelaar, looppoortcontact, besturing en de mechanische poortloop. Veiligheidsfouten ontstaan vaak in de gehele keten.
Kan Tormeister24 helpen bij de keuze?
Ja. Stuur foto's, typeplaatje en foutbeschrijving. Tormeister24 helpt om de passende microschakelaar of veiligheidsschakelaar sneller te vinden.
Nu schuifgrendel-microschakelaar correct vervangen – in plaats van naar het verkeerde onderdeel te zoeken
Kies nu de passende microschakelaar, de Crawford-afdekking of een geschikte veiligheidsschakelaar. Bij twijfel helpt Tormeister24 met helder vakkundig advies.
Microschakelaar kopenVakadvies aanvragen
