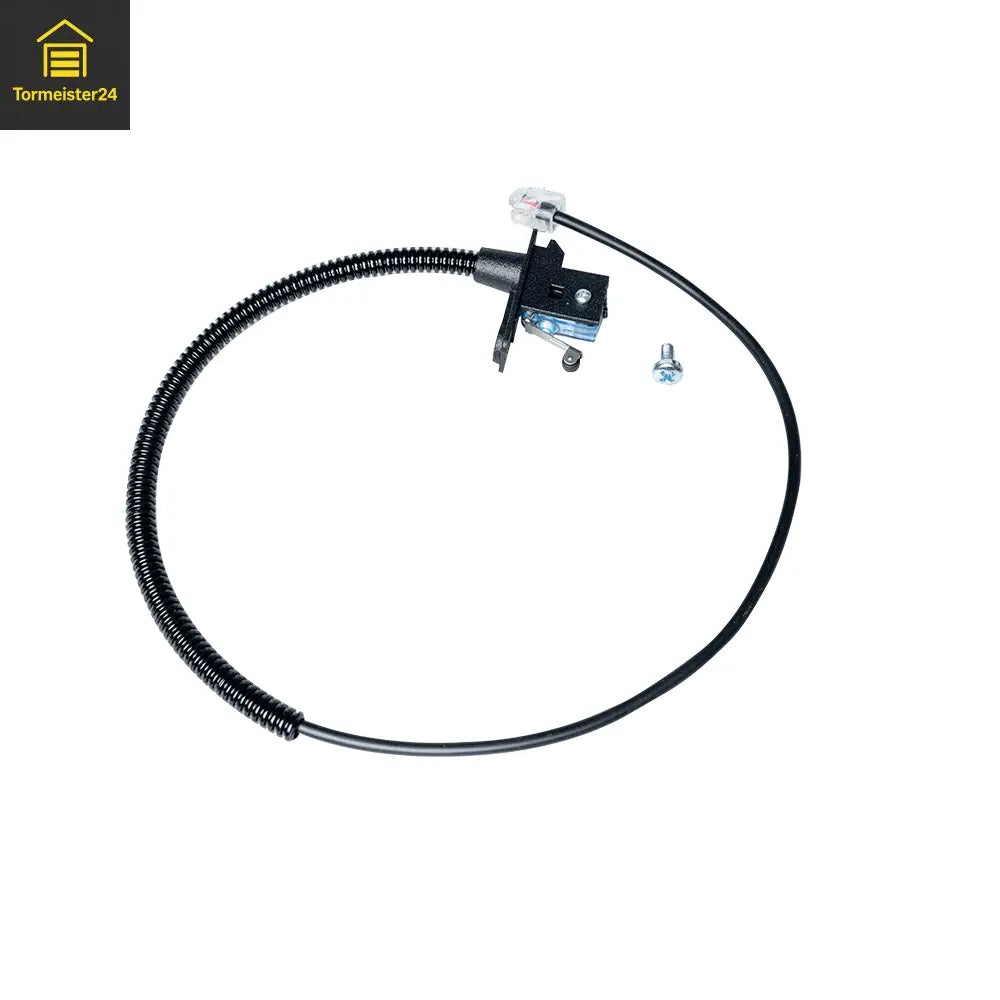

Slapkabelschakelaar voor sectionaaldeur: rechts, links, insteekbaar of 8,2 kΩ?
Als uw sectionaaldeur plotseling stopt, alleen nog in de dodemansstand werkt of blokkeert door kabelproblemen, is de slapkabelschakelaar vaak de eigenlijke oorzaak. Hier leest u welke variant echt past – voordat een klein veiligheidsonderdeel een dure miskoop wordt.
Geschikte slapkabelschakelaar bekijkenInhoud van deze pagina ↓
- Waarom een kleine schakelaar grote problemen veroorzaakt
- Waarom verkeerde varianten later dubbel kosten
- De meest voorkomende fouten bij de aankoop
- Zo vindt u de juiste uitvoering
- Uw voordelen met de passende oplossing
- Welke producten van Tormeister24 passen?
- Praktijkvoorbeeld uit de dagelijkse poortpraktijk
- Technische details begrijpelijk uitgelegd
- Bezwaren netjes ontkracht
- FAQ over de slapkabelschakelaar
Een kleine veiligheidsschakelaar kan een hele poort stilleggen
Velen zoeken eerst naar de motor, de besturing of de afstandsbediening. Toch is de oorzaak vaak veel kleiner – en veel veiligheidsrelevanter.
De slapkabelschakelaar bewaakt de kabelspanning. Als de kabel slap wordt, springt, uit de geleiding loopt of breekt, zorgt precies dit onderdeel ervoor dat de poort stopt.
Dat is maar goed ook. Want een poort met een slappe of beschadigde kabel mag niet zomaar blijven bewegen. Precies daarom is de slapkabelschakelaar geen accessoire, maar een veiligheidsrelevant kernonderdeel.
Waarom de verkeerde schakelaar later dubbel kost
Veel kopers zien alleen de term slapkabelschakelaar en denken: "Dat onderdeel ziet er toch vergelijkbaar uit." Precies daar begint de miskoop.
Links en rechts zijn niet uitwisselbaar. Insteekbaar en conventioneel zijn niet hetzelfde. NC is niet automatisch identiek aan 8,2 kΩ. En korte kabels lossen geen lange kabeltrajecten op.
Als u hier gokt, verliest u niet alleen tijd. U riskeert stilstand, verkeerde montage, onnodige retourzending en in het ergste geval een veiligheidsprobleem dat onopgelost blijft.
De 6 meest voorkomende fouten bij de aankoop van een slapkabelschakelaar
1. Links en rechts verwisselen
Vooral bij FlexiForce-systemen bepaalt de zijdelingse toewijzing of het onderdeel mechanisch überhaupt past.
2. Insteekbaar en conventioneel mengen
Een verkeerde aansluiting kost tijd en resulteert vaak in onnodige retourzendingen.
3. NC en 8,2 kΩ verwisselen
Als de besturing een bewaakt veiligheidscircuit verwacht, is een eenvoudig NC-contact niet automatisch voldoende.
4. Kabeltraject te kort plannen
0,4 m en 8,5 m maken in de praktijk een enorm verschil. Te kort is niet bijna goed – maar gewoon verkeerd.
5. Alleen de schakelaar vervangen
Als de kabel of de kabelbreukbeveiliging zelf beschadigd is, lost een nieuwe schakelaar het basisprobleem niet op.
6. Bestellen zonder foto en typeplaatje
Vooral bij industriepoorten bespaart een duidelijke foto vaak de complete miskoop.
Zo vindt u de juiste uitvoering
De juiste keuze is eenvoudiger als u deze in vier stappen aanpakt.
1. Controleer of uw schakelaar links, rechts of universeel/ombouwbaar moet zijn.
2. Controleer of de bestaande installatie insteekbaar of conventioneel is aangesloten.
3. Controleer of uw besturing een eenvoudig NC-contact of een 8,2 kΩ veiligheidscircuit verwacht.
4. Controleer of 0,4 m kabel voldoende is of dat u de 8,5 m variant nodig heeft.
Wat de juiste keuze direct verbetert
Minder stilstand
De poort werkt sneller weer naar behoren, omdat u de juiste variant bestelt in plaats van een willekeurig vergelijkbaar onderdeel.
Meer veiligheid
De poortinstallatie detecteert kabelproblemen betrouwbaar en blijft geen onvoorspelbare situatie.
Minder miskopen
Als aansluiting, zijde en veiligheidscircuit overeenkomen, bespaart u dubbele bestellingen.
Meer rust bij servicegevallen
Een passende schakelaar brengt de installatie sneller terug in een gecontroleerde staat.
Beter totaalsysteem
Met een passende kabelset of intacte kabelbreukbeveiliging wordt een tijdelijke oplossing weer een nette oplossing.
Meer vertrouwen in de installatie
Een poort die correct reageert bij kabelproblemen, is niet vervelend – het beschermt uw technologie en uw omgeving.
Welke slapkabelschakelaars van Tormeister24 passen?
Gebruik deze tabel als snelle koophulp. Als u daarna nog twijfelt, kunt u het beter een keer goed laten controleren dan twee keer bestellen.
| Uw situatie | Passende oplossing | Waarom deze keuze zinvol is |
|---|---|---|
| FlexiForce 440–600R, rechterzijde, korte kabel, eenvoudige NC-ingang | Marantec slapkabelschakelaar rechts, 0,4 m, conventioneel | De juiste keuze, als rechts gemonteerd wordt en geen 8,2 kΩ-evaluatie nodig is. |
| FlexiForce 440–600L, linkerzijde, insteekbare aansluiting, 8,2 kΩ veiligheidscircuit | Marantec slapkabelschakelaar links, 0,4 m, insteekbaar, 8,2 kΩ | Juist, als links gemonteerd wordt en de besturing een bewaakt veiligheidscircuit verwacht. |
| FlexiForce 440–600R, lange kabel, conventioneel, 8,2 kΩ-evaluatie | Marantec slapkabelschakelaar rechts, 8,5 m, 8,2 kΩ | De passende oplossing, als de aansluiting verder weg ligt en er rechts gewerkt wordt. |
| FlexiForce 440–600L, lange kabel, conventionele NC-ingang | Marantec slapkabelschakelaar links, 8,5 m, NC | Zinvol, als de linkerzijde met een lange kabel en eenvoudige NC-logica is opgebouwd. |
| Krappe inbouwruimte, zuigerconstructie constructief zinvol, conventionele aansluiting | Marantec slapkabelschakelaar in zuiger, 0,4 m, conventioneel | Sterk, als de constructie belangrijker is dan de klassieke links/rechts-indeling op de hoek. |
| Zuigerconstructie, insteekbare aansluiting en 8,2 kΩ-evaluatie nodig | Marantec slapkabelschakelaar in zuiger, 0,4 m, insteekbaar, 8,2 kΩ | De juiste oplossing voor compacte inbouwsituaties met bewaakte veiligheidscircuits. |
| Speciaal geval of onduidelijke zijdelingse positie, mechanisch flexibelere oplossing gewenst | Marantec slapkabelschakelaar met ashevel, ombouwbaar | Interessant, als links/rechts niet star vastligt of een ombouwbare oplossing praktischer is. |
| Hörmann industriepoort serie 30/40 | Hörmann slapkabelschakelaar 30/40 – 0,5 m kabel | De betere keuze, als de poort duidelijk in de Hörmann 30/40-omgeving werkt en geen FlexiForce-systeem is geïnstalleerd. |
| Hörmann WA400 systeem of passende alternatieve oplossing gezocht | IDD-HO slapkabelschakelaar WA400 | Zinvol, als het bestaande WA400-systeem gericht met passende kabelbewaking verder gebruikt moet worden. |
| Kabelprobleem zichtbaar, vervanging van alleen de schakelaar waarschijnlijk niet voldoende | Draadkabelset 4 mm links + rechts / Crawford kabelbreukbeveiliging | Als de kabel of de valbeveiliging al opvalt, moet niet alleen de schakelaar in overweging worden genomen. |
Meer informatie vindt u ook bij Tormeister24 in de artikelen Slapkabelschakelaar achteraf inbouwen, Poort sluit alleen in dodemansstand en Staalkabels & kabelbreukbeveiliging aan de sectionaaldeur.
Kies nu de juiste slapkabelschakelaarPraktijkvoorbeeld: De poort stond stil – en de motor was helemaal niet de oorzaak
Een typisch servicegeval: De industriepoort stopt, werkt onbetrouwbaar of reageert slechts beperkt. Velen vermoeden direct de besturing of de motor.
Na een korte controle blijkt vaak iets anders: De kabel loopt niet soepel, de spanning is niet meer correct of de bestaande slapkabelschakelaar is al correct geactiveerd.
Precies dan is de fout geen "vervelende techniek", maar een veiligheidsstop – en dat is zinvol.
De juiste oplossing is dan niet blindelings vervangen, maar nauwkeurig controleren: Welke zijde? Welke aansluiting? Welk veiligheidscircuit? En moet tegelijkertijd de kabel of de valbeveiliging worden gecontroleerd?
Technische details – eenvoudig uitgelegd in plaats van onnodig ingewikkeld
Links of rechts
De zijdelingse toewijzing is geen detail. Het bepaalt of de schakelaar mechanisch past bij de bestaande valbeveiliging.
Insteekbaar of conventioneel
Dit beschrijft de aansluiting. Als de bestaande installatie anders is opgebouwd, past de variant niet goed.
NC of 8,2 kΩ
Een eenvoudig ruststroomcontact is iets anders dan een bewaakt 8,2 kΩ veiligheidscircuit. Precies dat moet overeenkomen met de besturing.
0,4 m of 8,5 m
Kort of lang klinkt banaal. In de praktijk bepaalt de kabellengte of de montage goed verloopt.
Zuiger of ashendel
De bouwvorm moet passen bij de mechaniek. Krappe inbouwsituaties of speciale bewegingssequenties pleiten vaak voor een bepaalde variant.
Kijk nooit geïsoleerd naar het kabelprobleem
Een kabelbreukschakelaar is onderdeel van het totale systeem van kabel, vanginrichting, geleiding en besturing.
De meest voorkomende bezwaren – direct beantwoord
"De schakelaar lijkt bijna hetzelfde – is dat niet voldoende?"
Nee. Vooral links/rechts, insteekbaar/conventioneel en NC/8,2 kΩ lijken op het eerste gezicht vaak op elkaar, maar functioneren niet automatisch hetzelfde.
"Kan ik niet gewoon de goedkoopste variant nemen?"
Alleen als deze exact past. Een goedkope miskoop is in de veiligheidssector bijna altijd de duurdere beslissing.
"Moet ik de kabelbreukschakelaar echt vervangen?"
Als de bestaande schakelaar defect is of mechanisch niet meer goed werkt, ja. Een veiligheidscomponent mag niet geïmproviseerd behandeld worden.
"Kan ik de schakelaar gewoon omzeilen?"
Nee. De kabelbreukschakelaar is onderdeel van de veiligheidsfunctie. Het overbruggen ervan zou geen oplossing zijn, maar een risico.
"Heb ik bovendien nog andere onderdelen nodig?"
Als de kabel, de kabelbreukbeveiliging of de aansluiting ook betrokken zijn, dan heel vaak wel. Daarom loont het om vóór de bestelling een totaalbeeld te krijgen.
FAQ: Kabelbreukschakelaar sectionaaldeur
Wat doet een kabelbreukschakelaar op een sectionaaldeur?
Deze bewaakt de kabelspanning en stopt de deur wanneer de kabel slap wordt, verspringt of breekt.
Hoe herken ik een defecte of geactiveerde kabelbreukschakelaar?
Typische symptomen zijn een deurstilstand, dodemansbediening, scheef lopen of een besturing die door een veiligheidscircuit niet normaal verdergaat.
Wat is het verschil tussen links en rechts?
De varianten zijn bedoeld voor verschillende inbouwzijden respectievelijk vanginrichtingen. Verkeerd toegewezen past de schakelaar mechanisch niet goed.
Wat is het verschil tussen insteekbaar en conventioneel?
Dit is de aansluitmethode. Insteekbaar is bedoeld voor passende insteeksystemen, conventioneel voor klassieke bedrading.
Wat betekent 8,2 kΩ bij een kabelbreukschakelaar?
Dit beschrijft een bewaakt veiligheidscircuit. De besturing moet hiervoor exact zijn ontworpen.
Wanneer heb ik 8,5 m kabel nodig in plaats van 0,4 m?
Als de kabellengte naar het aansluitpunt aanzienlijk langer is. 0,4 m is alleen voldoende bij een zeer korte, directe aansluiting.
Wat is beter: zuiger of ashendel?
Dat hangt af van de inbouwsituatie. De bouwvorm moet passen bij de bestaande mechaniek en de bewegingsbaan.
Kan ik een kabelbreukschakelaar zelf vervangen?
Bij veiligheidsrelevante poortsystemen mag alleen passend en vakkundig gewerkt worden. Als u onzeker bent, is controle door vakpersoneel de betere keuze.
Wat moet ik Tormeister24 sturen vóór de bestelling?
Het beste zijn foto's van de oude schakelaar, van het kabelgebied, van het typeplaatje en – indien zichtbaar – van de aansluiting resp. stekker.
Bestel geen kabelbreukschakelaar op goed geluk.
Kies nu de passende variant voor uw sectionaaldeur of stuur foto's en maten voor vakkundige controle. Zo vermijdt u stilstand, miskopen en onnodige veiligheidsproblemen.
Nu kabelbreukschakelaar kiezenAdvies aanvragen
