Lichtscherm op poort achteraf inbouwen: 2-draads, 4-draads, enkelzijdig of reflectie?
Als uw poort personen, voertuigen of obstakels betrouwbaar moet detecteren, is niet alleen het bereik bepalend. Cruciaal is of het lichtscherm, de besturing, de inbouwplaats en de veiligheidsfunctie echt bij elkaar passen.
Bekijk lichtschermen voor poortenInhoud van deze pagina ↓
- Waarom een verkeerd lichtscherm duur wordt
- Typische fouten bij de aankoop
- De oplossing: controleer eerst de aansluitwijze en de inbouwplaats
- 2-draads, 4-draads, enkelzijdig of reflectie?
- Symptomen correct interpreteren
- Praktijkvoorbeeld van inrit & hal
- Technische details eenvoudig uitgelegd
- Controleer accessoires meteen mee
- Bezwaren eerlijk beantwoord
- Veelgestelde vragen

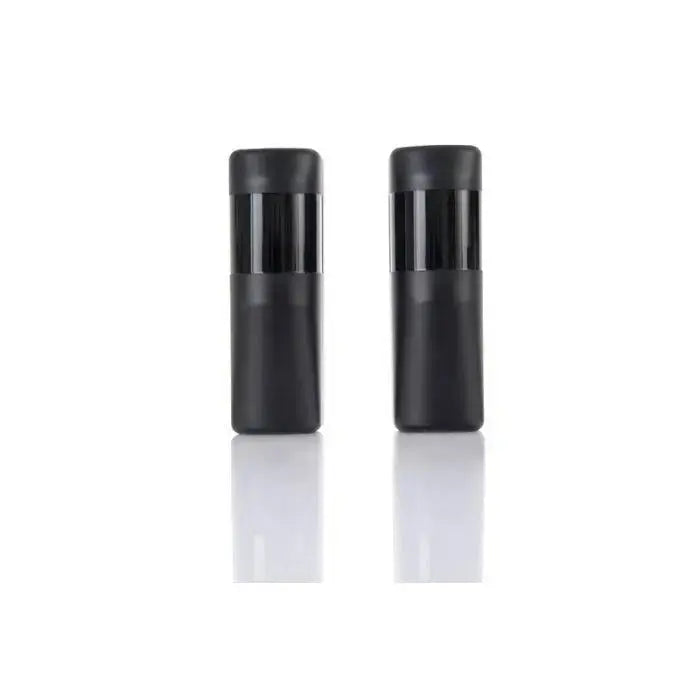

Een lichtscherm is klein. De fout ervan kan groot zijn.
Een automatische poort beweegt gewicht, snelheid en kracht. Als een voertuig, een heftruck, een kind, een hond of een pakket in het poortgebied staat, moet het systeem betrouwbaar reageren.
Precies daarvoor is een lichtscherm bedoeld. Het bewaakt het gebied met een lichtstraal. Als deze straal wordt onderbroken, moet de poortbesturing reageren en de poortbeweging stoppen of voorkomen.
Het probleem: veel klanten kopen gewoon "een lichtscherm met voldoende bereik". Dat is niet genoeg. Het lichtscherm moet passen bij de besturing, de aansluiting, de omgeving en het gebruiksdoel.
De meest voorkomende fouten bij de aankoop van een poortlichtscherm
Veel miskopen ontstaan niet door slechte producten. Ze ontstaan omdat voor de bestelling de verkeerde vragen worden gesteld.
Fout 1: Alleen kopen op bereik
8 m, 10 m, 20 m of 50 m klinken als een duidelijke beslissing. Maar het bereik is slechts één punt. Aansluitwijze, beschermingsgraad en besturing zijn even belangrijk.
Fout 2: 2-draads en 4-draads verwisselen
Een 2-draads lichtscherm past niet automatisch op een 4-draads besturing. Als de ingang niet past, blijft het systeem geblokkeerd.
Fout 3: Reflectie kopen, hoewel enkelzijdig beter zou zijn
Reflectielichtschermen besparen bedrading aan één zijde. Bij zon, reflecties of moeilijke oppervlakken kan een enkelzijdig lichtscherm echter stabieler zijn.
Fout 4: Binnen- en buitengebied negeren
Stof, regen, mist, kou en directe zon belasten de sensoren. Een lichtscherm voor beschermde binnenruimtes is niet automatisch de beste keuze voor opritten.
De oplossing: controleer eerst de besturing, kies dan het lichtscherm
Het juiste lichtscherm wordt niet op gevoel gekocht. Het wordt gekozen passend bij het systeem.
Controleer eerst: heeft uw besturing een 2-draads of 4-draads lichtscherminvoer? Welke spanning is aanwezig? Is een potentiaalvrij relaiscontact nodig? Hoe ver is de afstand? Binnen of buiten? Enkelzijdig of reflectie?
Voor moderne 2-draads systemen
De Marantec Special 630 is sterk wanneer een compact 2-draads lichtscherm met 8 m bereik nodig is.
Bekijk Special 630Voor langere 2-draads afstanden
De Marantec Special 633 L biedt 20 m bereik, IP65 en 20 m grondkabel – sterk voor bredere poorten en buitenruimtes.
Bekijk Special 633 LVoor 4-draads besturingen
De Marantec Special 633 R is de juiste richting wanneer een 4-draads systeem met relaisuitgang en precieze uitlijning nodig is.
Bekijk Special 633 RVoor grote installaties
Bij lange poortopeningen, industriële hallen of grote opritten kan een 50 m enkelzijdig lichtscherm de veiligere keuze zijn.
Bekijk 50 m lichtscherm2-draads, 4-draads, enkelzijdig of reflectie? De snelle beslissingstabel
Deze tabel helpt bij de voorselectie. Voor de definitieve beslissing tellen altijd de besturing, aansluitwijze, spanning, bereik, omgeving en de gewenste veiligheidsfunctie.
| Situatie bij de poortinstallatie | Aanbevolen oplossing | Waarom deze keuze? |
|---|---|---|
| Besturing heeft 2-draads ingang, korte afstand tot 8 m | Marantec Special 630, 8 m, 2-draads | Compacte oplossing voor garage-, hal- en industriële poorten met passende 2-draads ingang. |
| 2-draads systeem, grotere afstand of buitenruimte | Marantec Special 633 L, 20 m, IP65 | Meer bereik, robuustere uitvoering en 20 m grondkabel voor professionele installaties. |
| Besturing heeft 4-draads ingang en relaisuitwertung | Marantec Special 633 R, 20 m, 4-draads | Duidelijke scheiding van voeding, signaal en testinvoer – sterk voor moderne poortbesturingen. |
| Bestaande 4-draads installatie met 12–24 V | Marantec 12–24 V, 10 m, 4-draads | Goede oplossing voor veel poortbesturingen met 4-draads lichtscherm aansluiting. |
| Grote industriële installatie of lange poortopening | Marantec 24–240 V, 50 m, IP66 | Hoog bereik, breed spanningsbereik en hoge beschermingsgraad voor veeleisende omgevingen. |
| Slechts één zijde kan eenvoudig worden bedraad | SOMMER Reflectielichtscherm 21 m | Reflectieprincipe bespaart elektronica aan de tegenoverliggende zijde en is praktisch bij bepaalde opritten. |
| Directe inbouw in passende poortprofielen | Special 630 voor poortprofielen 2 mm | Speciale uitvoering voor poortprofielen met 2 mm plaatdikte. |
| Poort stopt nog steeds of veiligheidsfout blijft | Controleer sluitrandbeveiliging | Niet elke veiligheidsfout komt van het lichtscherm. Controleer ook sluitrand, OSE en 8,2 kΩ. |
Symptomen correct interpreteren: Lichtscherm defect of verkeerd geïntegreerd?
Een poortinstallatie toont problemen met lichtschermen vaak heel duidelijk. Je moet alleen weten wat het foutbeeld betekent.
Poort sluit niet
Vaak herkent de besturing een onderbroken of ontbrekend lichtschermsignaal. Controleer sensor, uitlijning, kabel en besturingsingang.
Controleer lichtschermenPoort stopt zonder obstakel
Verdacht zijn vervuiling, verkeerde afstelling, zonlicht, reflecties, vocht of een los contact.
Bekijk robuuste 4-draads oplossingLichtscherm reageert slechts soms
Dan zijn uitlijning, kabel, stekkerverbindingen of de afstand tussen zender en ontvanger bijzonder belangrijk.
Controleer 2-draads 20 mBesturing meldt veiligheidscircuit
Dan komen naast het lichtscherm ook de sluitrand, sluipdeurcontact, slappe kabel schakelaar of de besturing in aanmerking.
Bekijk besturingenPraktijkvoorbeeld: De oprit die elke tweede ochtend problemen gaf
Een typisch geval: Een schuifpoort bij een bedrijfsoprit sluit 's ochtends niet betrouwbaar. Soms werkt alles. Soms blijft de poort open. De besturing geeft een veiligheidsfout aan.
Eerst wordt de aandrijving verdacht. Dan de handzender. Dan de besturing. In werkelijkheid ligt het probleem bij het oude reflectielichtscherm. Bij laagstaande zon en reflecterende voertuigoppervlakken wordt het signaal onbetrouwbaar.
De betere oplossing: Inbouwplaats controleren, zonlicht beoordelen, bereik bepalen en beslissen of een enkelzijdig lichtscherm stabieler is. Bij 20 m bereik kan een Special 633 L of 633 R zinvol zijn. Bij zeer grote installaties is de 50 m variant de sterkere richting.
Technische details – eenvoudig uitgelegd
Bij lichtschermen bepalen enkele technische punten of het systeem goed functioneert.
| Kenmerk | Wat betekent dat? | Waarom belangrijk? |
|---|---|---|
| 2-draads | Voeding, signaal en test lopen via twee aders. | Alleen passend als de besturing een 2-draads ingang ondersteunt. |
| 4-draads | Voeding en signaal worden gescheiden geleid. | Sterk voor veel besturingen met relais- of testuitwertung. |
| Enkelzijdig lichtscherm | Zender en ontvanger bevinden zich tegenover elkaar. | Zeer stabiele detectie, maar bedrading aan beide zijden nodig. |
| Reflectielichtscherm | Sensor en ontvanger bevinden zich in één behuizing, de lichtstraal wordt via een reflector teruggekaatst. | Snelle installatie, maar omgeving en reflecties moeten kloppen. |
| Bereik | Maximale afstand tussen zender en ontvanger of reflector. | Moet overeenkomen met de breedte van de poort en de inbouwsituatie. |
| Beschermingsklasse | Bijvoorbeeld IP54, IP65 of IP66. | Cruciaal bij stof, regen, buitengebieden en industriële omgevingen. |
| Potentiaalvrij contact | Relaiscontact voor aansluiting op diverse besturingen. | Verhoogt de compatibiliteit bij renovatie en retrofit. |
| Uitlijning | Zender en ontvanger moeten exact op elkaar zijn afgestemd. | Slechte uitlijning veroorzaakt valse stops en veiligheidsfouten. |
Waarom 2-draads niet automatisch eenvoudiger is
2-draads is alleen eenvoudig als de besturing ervoor is ontworpen. Op een 4-draads besturing werkt een 2-draads fotocel niet automatisch.
Waarom 4-draads vaak de veiligere retrofitrichting is
Bij veel oudere of universele besturingen is een 4-draads systeem met potentiaalvrij relaiscontact gemakkelijker en netter te integreren. Vooral bij reparaties is dit vaak de stabielere oplossing.
Waarom reflectie niet altijd de beste keuze is
Reflectiefotocellen besparen bekabeling aan één kant. Bij direct zonlicht, glimmende voertuigen, mist of moeilijke reflectorposities kan een eenwegfotocel betrouwbaarder zijn.
Waarom bereik alleen niet doorslaggevend is
Een fotocel van 50 m is niet automatisch beter dan een fotocel van 8 m. Als de deuropening klein is en de besturing een 2-draads ingang heeft, kan een compacte 8 m oplossing precies goed zijn.
Accessoires direct controleren: een fotocel werkt nooit alleen
Als een fotocel wordt vervangen of achteraf wordt ingebouwd, moeten aangrenzende veiligheidscomponenten direct worden overwogen. Dit bespaart nabestellingen en voorkomt openstaande veiligheidsfouten.
| Accessoire / Categorie | Wanneer zinvol? | Directe link |
|---|---|---|
| Sluitkantbeveiliging | Wanneer de poort tijdens het sluiten extra beveiligd moet worden, direct aan de sluitkant. | Sluitkantbeveiliging bekijken |
| Spiraalkabels & aansluitdozen | Wanneer signalen van het bewegende deurblad naar de besturing moeten worden geleid. | Kabels & aansluitdozen bekijken |
| Industriepoortbesturingen | Als bestaande besturingsingangen niet passen of de oude besturing fouten vertoont. | Besturingen bekijken |
| Slap-kabel schakelaars | Als naast de fotocel ook kabel- of veiligheidscircuitfouten optreden. | Slap-kabel schakelaars bekijken |
| Loopeurcontacten | Als de sectionaalpoort een loopeur heeft en de poort vrijgave wordt geblokkeerd. | Loopeurcontacten bekijken |
| Codeklavieren & toegang | Als de poort niet alleen veiliger, maar ook comfortabeler bediend moet worden. | Codeklavieren bekijken |
| Parkeerbarrieretoepassingen | Als fotocellen moeten worden toegevoegd aan barrièresystemen of opritten. | Parkeerbarrières bekijken |
Aanbevolen productroutes bij Tormeister24
Hoe duidelijker de besturing en de installatieplek zijn, hoe sneller u de juiste fotocel vindt.
Voor snelle 2-draads retrofit
Als de besturing een 2-draads ingang heeft en de afstand tot 8 m reikt, is de Special 630 een sterke instap.
Special 630 kopenVoor buitengebruik & 20 m
Als een weerbestendige 2-draads oplossing met een grotere afstand nodig is, controleer dan de Special 633 L.
Special 633 L kopenVoor 4-draads besturingen
Als een relaiscontact, testuitgang en duidelijke 4-draads aansluiting gewenst zijn, is de Special 633 R de juiste keuze.
Special 633 R kopenVoor grote opritten
Bij zeer lange afstanden, industriële hallen of brede opritten is de 50 m fotocel de sterkere oplossing.
50 m oplossing kopen"Is niet zomaar een fotocel voldoende?" – Bezwaren eerlijk beantwoord
"Ik neem gewoon die met het grootste bereik."
Een groot bereik heeft geen zin als het aansluittype of de besturing niet passen. Controleer eerst de compatibiliteit, kies dan het bereik.
"2-draads is toch altijd eenvoudiger."
Alleen als uw besturing een 2-draads fotocel-ingang heeft. Anders is 4-draads vaak de betere retrofit-oplossing.
"Reflectie bespaart toch kabels."
Ja, maar de omgeving moet passen. Bij kritisch zonlicht, reflecties of een veeleisende industriële omgeving kan een enkelvoudige oplossing stabieler zijn.
"De poort moet gewoon weer werken."
Dan juist niet overbruggen. Een correct geïnstalleerde fotocel beschermt mensen, voertuigen, goederen en de poortinstallatie.
Geen zin in de verkeerde fotocel?
Tormeister24 helpt bij de keuze. Met een foto, besturingsgegevens en de inbouwsituatie vindt u sneller de passende oplossing.
Fotocel laten controlerenWat gebeurt er als u de verkeerde fotocel koopt?
Dan verandert veiligheidsaccessoire snel in een nieuwe fout.
Poort sluit niet
Als de besturing geen geldig signaal detecteert, blijft het systeem geblokkeerd of stopt het constant.
Valse stops in het dagelijks leven
Slechte uitlijning, verkeerde bouwvorm of storende reflecties zorgen voor onnodige onderbrekingen.
Retrofit wordt duurder
Verkeerde aansluiting betekent vaak nieuwe kabels, extra adapters, een tweede bestelling of hernieuwde montage.
Veiligheid blijft onzuiver
Een verkeerd geïnstalleerde fotocel geeft een gevoel van veiligheid, maar biedt niet de juiste beschermingsfunctie.
FAQ: Fotocel bij de poort achteraf inbouwen
Wat doet een fotocel bij de poort?
Een fotocel bewaakt het poortgebied met een lichtstraal. Als de straal wordt onderbroken, detecteert de besturing een obstakel en stopt of verhindert de poortbeweging.
Wat is beter: eenweg- of reflectie-fotocel?
Eénwegfotocellen zijn vaak stabieler, omdat zender en ontvanger tegenover elkaar staan. Reflectiefotocellen besparen bekabeling aan één kant, maar kunnen afhankelijk van de omgeving gevoeliger reageren op reflecties of lichtomstandigheden.
Wat betekent 2-draads bij fotocellen?
Bij een 2-draads fotocel lopen voeding, signaal en test via twee aders. Dit werkt alleen als de poortbesturing hiervoor is ontworpen.
Wat betekent 4-draads bij fotocellen?
Bij een 4-draads fotocel worden voeding en signaal afzonderlijk geleid. Dit is vaak zinvol bij universele besturingen of retrofit-toepassingen.
Welk bereik heb ik nodig?
Het bereik moet passen bij de poortopening en de inbouwpositie. Kleine garagedeuren volstaan vaak met 8 tot 10 m. Grote opritten of industriële installaties hebben eerder 20 m of meer nodig.
Waarom sluit mijn poort niet ondanks vrije doorgang?
Mogelijke oorzaken zijn vervuilde sensoren, verkeerde uitlijning, beschadigde kabels, verkeerde besturingsingang, directe zonnestraling of een defecte fotocel.
Kan ik een fotocel overbruggen?
Nee. Een fotocel is een veiligheidscomponent. Overbruggen kan personen, voertuigen en de poortinstallatie in gevaar brengen en is geen vakkundige reparatie.
Kan ik zelf een fotocel aansluiten?
Als u geen gekwalificeerde vakman bent, moet u veiligheidsrelevante sensoren en poortbesturingen niet zelf aansluiten. Montage en controle behoren in deskundige handen.
Welke foto's helpen bij de keuze?
Handig zijn foto's van de besturing, het klemmenplan, de bestaande fotocel, kabels, inbouwpositie, poortopening, typeplaatje en omgeving met mogelijke zonnestraling.
Kan Tormeister24 helpen bij de keuze?
Ja. Stuur foto's, besturingsgegevens, bereik en inbouwsituatie. Tormeister24 helpt u sneller de passende 2-draads, 4-draads, eenweg- of reflectie-fotocel te vinden.
Vind nu de juiste fotocel – in plaats van verdere veiligheidsfouten te riskeren
Kies nu de juiste fotocel voor garagedeur, industriepoort, schuifpoort, roldeur, slagboom of oprit. Bij onzekerheid helpt Tormeister24 met helder vakadvies in plaats van een miskoop.
Fotocellen kopenVakadvies aanvragen
