Lichtsluis voor de poort: reflecterend, eenweg of lichtgordijn – welke oplossing past echt?
Als de poort niet sluit, weer opengaat of bij zon en regen constant hapert, is vaak niet de aandrijving de oorzaak. De juiste lichtsluis is cruciaal – passend bij poort, besturing, bereik en toepassingsgebied.
Inhoud van deze pagina ↓
- Waarom de verkeerde lichtsluis duur kan uitpakken
- Typische storingsbeelden bij poortinstallaties
- Veelvoorkomende miskopen van lichtsluizen
- De juiste oplossing: kies het passende systeem
- Welke lichtsluis past?
- Praktijkvoorbeeld van garage en industrie
- Technische details eenvoudig uitgelegd
- Denk direct aan accessoires
- FAQ over lichtsluizen voor poorten
Een lichtsluis is klein – maar bepaalt of uw poort betrouwbaar sluit
De poort sluit en opent onmiddellijk weer. Hij sluit alleen in dodemansstand. Hij reageert slechter bij regen. Of de installatie meldt een veiligheidsfout, hoewel er niets in de weg staat.
Veel klanten denken dan meteen: "De aandrijving is kapot."
In de praktijk is de oorzaak vaak eenvoudiger: de lichtsluis is vervuild, verkeerd afgesteld, verkeerd gekozen, elektrisch niet compatibel of niet robuust genoeg voor de omgeving.
Typische storingsbeelden: Zo herkent u een lichtsluisprobleem
Een defecte of verkeerd ingestelde lichtsluis wordt zelden als "kapot" ervaren. Meestal lijkt de gehele poortinstallatie onbetrouwbaar.
Poort gaat weer open
De besturing gelooft dat er een obstakel in het poortgebied staat. De poort stopt of gaat voor de veiligheid terug.
Poort sluit alleen met ingedrukte knop
Als de veiligheidsketen niet wordt vertrouwd, staat de besturing vaak alleen nog de dodemansstand toe.
Fout bij zon of regen
Direct zonlicht, reflecties, vocht of vervuilde optiek kunnen eenvoudige systemen snel storen.
Fout slechts af en toe
Sporadische problemen duiden vaak op een los contact, slechte uitlijning of vervuilde sensorvlakken.
Het belangrijkste punt: de aandrijving niet blindelings vervangen. Controleer eerst de sensoren. Dit bespaart geld, tijd en onnodige verkeerde bestellingen.
De meest voorkomende fouten bij de aankoop van een lichtsluis
Lichtsluizen lijken op het eerste gezicht op elkaar. Technisch gezien zijn er echter grote verschillen.
| Fout | Wat gebeurt er? | Betere oplossing |
|---|---|---|
| Reflecterende en eenweg-lichtsluis verwisselen | Montage, bekabeling en werkingsprincipe passen niet bij de installatie. | Vooraf verduidelijken: reflector-systeem of zender/ontvanger-systeem? |
| 2-draads en 4-draads niet in acht nemen | De lichtsluis kan niet correct op de besturing worden aangesloten. | Controleer besturingsingang en aansluitwijze. |
| Bereik te klein kiezen | Bij brede poorten of opritten wordt het signaal instabiel. | Poortbreedte, montagepositie en reserve inplannen. |
| Buitenomgeving onderschatten | Regen, vuil, zon en stof veroorzaken valse meldingen. | Kies IP-beschermingsklasse, polarisatiefilter en robuuste constructie. |
| Alleen de sensor kopen, reflector vergeten | Een reflecterende lichtsluis werkt zonder passende reflector niet correct. | Controleer de leveringsomvang en monteer de reflector correct. |
| Lichtsluis als enige veiligheidsmaatregel beschouwen | De installatie blijft qua veiligheid onvolledig. | Controleer ook de sluitrandbeveiliging, lichtgordijnen en besturing. |
De juiste oplossing: lichtsluis kiezen passend bij poort, omgeving en besturing
De beste lichtsluis is niet automatisch de duurste. De beste lichtsluis is degene die bij uw installatie past.
Hiervoor moeten vijf punten kloppen: poorttype, bereik, aansluitwijze, omgeving en gewenst veiligheidsniveau.

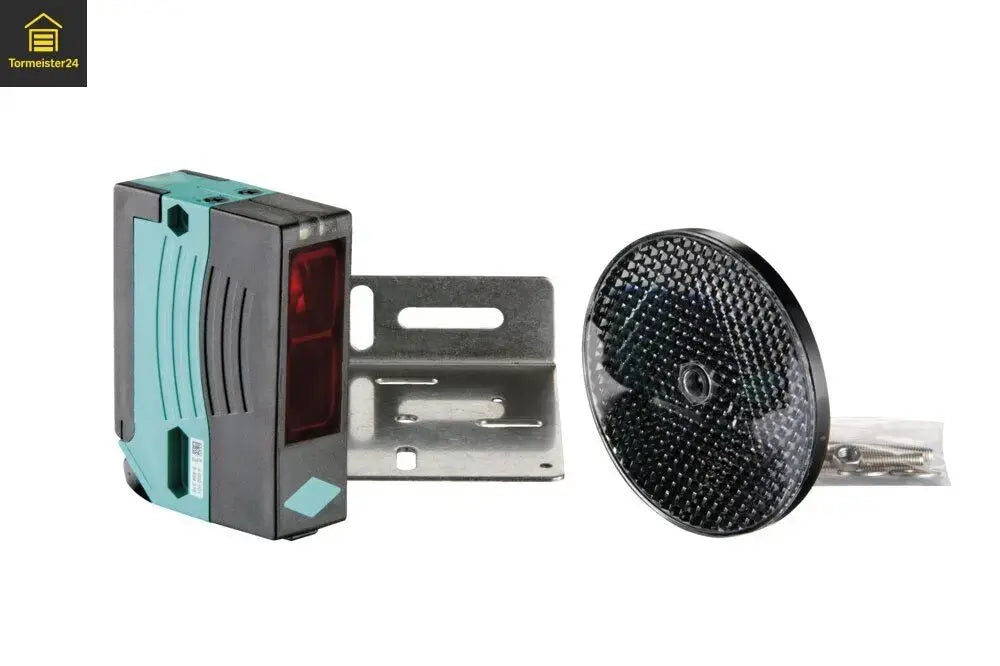

Reflecterende lichtsluis
Sensor en reflector werken samen. Praktisch als er slechts aan één zijde stroom of kabel geleid moet worden.
Eénweg-lichtsluis
Zender en ontvanger zitten tegenover elkaar. Sterk bij grotere afstanden, industriële installaties en een helder signaalpad.
2-draads systeem
Eenvoudig te monteren bij passende besturingen. Belangrijk: de besturing moet 2-draads lichtsluizen ondersteunen.
Lichtgordijn
De betere oplossing als niet slechts één punt, maar een grotere poortopening contactloos bewaakt moet worden.
Weet u niet welke lichtsluis past?
Kies niet op de gok. Controleer poort, besturing, aansluitwijze en toepassingsgebied – of stuur foto's voor deskundig advies.
Bekijk lichtsluizenBekijk lichtgordijnen
Vraag deskundig advies aan
Welke lichtsluis past bij uw poort?
Het volgende overzicht helpt bij de snelle keuze. Doorslaggevend zijn het poorttype, breedte, aansluiting, besturing en omgeving.
| Situatie | Aanbevolen oplossing | Waarom passend? | Direct bekijken |
|---|---|---|---|
| Buitenomgeving met zon, regen of reflecties | SOMMER reflecterende lichtsluis 5233 | 12 m bereik, IP67 en polarisatiefilter voor stabiele detectie bij moeilijke lichtomstandigheden. | Bekijk SOMMER 5233 |
| Garage-, hal- of schuifpoort met 2-draads aansluiting | Marantec Special 633, 8 m, 2-draads | Compacte eenweg-lichtsluis met IP65, draaibare optiek en 20 m grondkabel. | Bekijk Special 633 |
| Bredere poortinstallatie met 2-draads aansluiting | Marantec Special 633 L, 20 m, 2-draads | Meer bereik voor brede poorten, halpoorten en grotere buiteninstallaties. | Bekijk Special 633 L |
| 4-draads besturing met groter bereik | Marantec Special 633 R, 20 m, 4-draads | Krachtige eenweg-lichtsluis met 4-draads techniek en IP65. | Bekijk Special 633 R |
| Industriële, sectionale of grote schuifpoort | Marantec eenweg-lichtsluis 24–240 V | 50 m bereik, IP66 en potentiaalvrij relaiscontact voor veeleisende poortinstallaties. | Bekijk Marantec 50 m |
| Compacte 12–24 V installatie | Marantec eenweg-lichtsluis 12–24 V | 10 m bereik, IP65 en voorgemonteerde kabels voor professionele installaties. | Bekijk Marantec 10 m |
| Reflecterende oplossing met 2-draads techniek | Marantec Special 613-2 reflecterende lichtsluis | 8 m bereik, IP65 en 7,5 m kabel voor poortbesturingen met 2-draads aansluiting. | Bekijk Special 613-2 |
| Grote poortopening moet volledig bewaakt worden | Marantec GridScan/Pro lichtgordijn | Contactloze aanwezigheidsdetectie over een grotere beschermingsveldhoogte. | Bekijk lichtgordijnen |
Praktijkvoorbeeld: De poort gaat bij zon altijd weer open
Een bedrijf maakt gebruik van een schuifpoort buiten. 's Ochtends werkt alles. 's Middags, wanneer de zon laag staat, sluit de poort plotseling niet meer betrouwbaar.
De chauffeur drukt opnieuw. De poort start, stopt en opent weer. Er is geen fout met de aandrijving. De lichtsluis wordt verstoord door ongunstige reflecties en vervuilde sensorvlakken.
De oplossing is niet "sterkere aandrijving", maar betere sensoren: netjes uitgelijnde lichtsluis, passende beschermingsklasse, polarisatiefilter of bij grote poortinstallaties een robuuste eenweg-lichtsluis met meer bereik.
Na de vervanging sluit de poort weer gecontroleerd. Het bedrijf bespaart tijd, foutopsporing en onnodige onderbrekingen.
Voorheen
Poort gaat weer open, fout treedt weersafhankelijk op, medewerkers vermoeden aandrijvingsdefect.
Nadien
Passende lichtsluis, nette uitlijning, stabiele detectie en weer betrouwbare poortbediening.
Technische details eenvoudig uitgelegd
Bij lichtsluizen bepalen enkele technische punten de functie of miskoop.
| Begrip | Wat betekent dit? | Waarom belangrijk? |
|---|---|---|
| Reflecterende lichtsluis | Zender en ontvanger zitten in één behuizing, de lichtstraal wordt via een reflector teruggekaatst. | Praktisch als slechts aan één zijde bekabeling mogelijk is. |
| Eénweg-lichtsluis | Zender en ontvanger zitten tegenover elkaar. | Zeer betrouwbaar bij grotere afstanden en heldere poortopeningen. |
| 2-draads | Signaal en voeding lopen via een vereenvoudigd aansluitprincipe. | Alleen geschikt als de besturing hiervoor is ontworpen. |
| 4-draads | Voeding en signaal worden gescheiden. | Vaak bij professionele poortbesturingen en universele toepassingen. |
| Potentiaalvrij contact | Relaisuitgang zonder eigen externe spanning in het schakelcontact. | Verhoogt de compatibiliteit met verschillende besturingen. |
| Polfilter | Helpt tegen storende reflecties en bepaalde lichtinvloeden. | Vooral waardevol bij buitenmontage, zon en reflecterende oppervlakken. |
| IP65 / IP66 / IP67 | Beschermingsklasse tegen stof en water. | Belangrijk bij buitengebruik, regen, stof en industriële omgevingen. |
| Lichtscherm | Meerdere lichtstralen bewaken een groter gebied. | Zinvol bij grote poortopeningen en hogere veiligheidseisen. |
Wanneer is één fotocel voldoende – en wanneer is een lichtscherm beter?
Niet elke poortinstallatie heeft een lichtscherm nodig. Maar sommige installaties moeten niet alleen op één punt bewaakt worden.
Fotocel is vaak voldoende
Bij garagedeuren, opritten, kleinere schuifpoorten en duidelijk gedefinieerde doorgangen.
Eenweg is sterker bij breedte
Bij grotere poortopeningen, industriële installaties en lange afstanden is eenweg vaak robuuster.
Lichtscherm is sterker bij oppervlakte
Als niet slechts één straal, maar een groter gebied bewaakt moet worden.
Sluitrand blijft belangrijk
Een fotocel vervangt niet automatisch de sluitrandbeveiliging op het poortblad.
Bezwaren vóór aankoop – duidelijk beantwoord
"De oude fotocel ziet er nog goed uit."
Optisch goed betekent niet elektrisch goed. Sensor, relais, kabels of uitlijning kunnen alsnog defect zijn.
"Ik neem gewoon een willekeurige 24V-fotocel."
Geen goed idee. Aansluitwijze, besturingsingang en signaaltype moeten overeenkomen.
"Reflectie is altijd eenvoudiger."
Montagetechnisch vaak wel. Maar bij grote afstanden of een moeilijke omgeving kan een eenweg-fotocel stabieler zijn.
"Eenweg is altijd beter."
Niet automatisch. Eenweg vereist montage tegenover elkaar en meestal bekabeling aan beide zijden.
"De poort werkt toch met vasthoudbediening."
Vasthoudbediening is een indicatie dat de besturing van de automatische rit niet vertrouwd wordt. Dit moet worden verholpen.
"We overbruggen de fotocel even."
Nee. Dat schakelt een veiligheidsfunctie uit. Beter de oorzaak vinden en het juiste vervangingsonderdeel plaatsen.
Accessoires meteen overwegen: De fotocel is slechts een deel van de veiligheidsketen
Als een poort problemen heeft met sensoren, moet u direct aangrenzende veiligheids- en besturingsonderdelen controleren.
Lichtscherm
Voor grotere beschermingsvelden en contactloze aanwezigheidsdetectie bij poortopeningen.
Bekijk lichtschermen
Sluitrandbeveiliging
Optosensor, contactlijst of drukgolfsysteem voor de onderkant van de poort.
Bekijk sluitrandbeveiliging
Poortbesturingen
Als oude besturingen nieuwe veiligheidscomponenten niet goed verwerken of uitgebreid moeten worden.
Bekijk poortbesturingen
Spiraalkabels
Bij bewegende poortbladen kunnen kabelproblemen sporadische veiligheidsfouten veroorzaken.
Bekijk spiraalkabels
Verkeerslichten & waarschuwingslampen
Duidelijke signalen bij poortbeweging, toegang of laadplaats.
Bekijk signaaltechniek
Radar-bewegingsmelder
Voor automatische opening bij vorkheftruck-, vrachtwagen- of personenverkeer.
Bekijk radarsensoren
Waarom Tormeister24 de juiste keuze is voor fotocellen
Bij fotocellen gaat het niet om zomaar een sensor. Het gaat erom dat de complete poortinstallatie veilig en betrouwbaar functioneert.
Tormeister24 is een vakhandel voor poorten, aandrijvingen, besturingen, veiligheidstechniek, draadloze techniek en reserveonderdelen. Dit is precies belangrijk, omdat fotocellen, besturing, sluitrand en poortaandrijving op elkaar moeten aansluiten.
Grote keuze
Reflectiefotocellen, eenwegfotocellen, 2-draads, 4-draads, IP65, IP66, IP67 en lichtschermen.
Vakadvies in plaats van een miskoop
Met een foto van de besturing, sensor en poortopening kan de juiste oplossing aanzienlijk sneller gevonden worden.
Complete veiligheidsketen
Fotocellen, lichtschermen, sluitrandbeveiliging, besturingen, verkeerslichten en sensoren direct uit één productwereld.
Uw aankoopbeslissing in 5 stappen
Zo vindt u snel de juiste fotocel:
1. Controleer het foutbeeld
Rijdt de poort weer omhoog, sluit deze alleen met ingedrukte knop of treedt de fout weersafhankelijk op?
2. Bepaal het systeemtype
Reflectiefotocel met reflector of eenwegfotocel met zender en ontvanger?
3. Verduidelijk de aansluitwijze
2-draads, 4-draads, 12-24 V of 24-240 V? Deze gegevens bepalen de compatibiliteit.
4. Evalueer de omgeving
Binnen, buiten, zon, regen, stof, heftruckverkeer of industriehal? Kies op basis hiervan de beschermingsklasse en het sensortype.
5. Bestel het juiste product
Start in de categorie Fotocellen voor poorten & deuren of stuur foto's voor vakadvies.
FAQ: Fotocel voor poorten
Waarom sluit mijn poort niet en rijdt hij weer omhoog?
Vaak detecteert de fotocel een obstakel of krijgt de besturing geen correct veiligheidssignaal. De oorzaak kan vuil, verkeerde uitlijning, defecte kabels, zon, regen of een verkeerde fotocel zijn.
Wat is het verschil tussen een reflectie- en eenweg-fotocel?
Een reflectie-fotocel werkt met een sensor en reflector. Een eenweg-fotocel werkt met een gescheiden zender en ontvanger. Eenweg-systemen zijn vaak sterker bij grotere afstanden, reflectiesystemen zijn vaak eenvoudiger te bekabelen.
Welke fotocel is zinvol voor buiten?
Let op een robuuste beschermingsklasse en storingsvrije detectie. De SOMMER reflectie-fotocel 5233 is met IP67 en polfilter bijzonder interessant voor buitenmontage.
Welke fotocel past bij grote industriële poorten?
Bij grote poortinstallaties is een robuuste eenweg-fotocel met groot bereik zinvol, bijvoorbeeld de Marantec eenweg-fotocel 24–240 V met 50 m bereik.
Wat betekent 2-draads bij fotocellen?
2-draads betekent dat de fotocel via een vereenvoudigd aansluitprincipe met de besturing wordt verbonden. Belangrijk is dat uw besturing deze techniek ondersteunt.
Wat betekent 4-draads bij fotocellen?
Bij 4-draads systemen worden voeding en signaal gescheiden. Dit is gebruikelijk bij veel professionele poortbesturingen en universele toepassingen.
Kan ik een fotocel overbruggen?
Nee. Een fotocel is een veiligheidscomponent. Overbruggen kan personen, voertuigen, goederen en de poortinstallatie in gevaar brengen.
Wanneer heb ik in plaats van een fotocel een lichtscherm nodig?
Als een grotere poortopening of een hoger beschermingsveld bewaakt moet worden, is een lichtscherm vaak de sterkere oplossing.
Wat moet ik bij de vervanging nog controleren?
Controleer de reflector, montagebeugels, kabels, besturingsingang, sluitrandbeveiliging, poortloop en foutmelding van de besturing.
Hoe voorkom ik een miskoop?
Fotografeer de oude fotocel, reflector, besturing, klemmengebied en poortopening. Noteer het bereik, spanning, aansluitwijze en de toepassingslocatie. Bij twijfel stuurt u het naar Tormeister24.
Poort sluit niet betrouwbaar? Kies nu de juiste fotocel.
Vind reflectiefotocellen, eenwegfotocellen en lichtschermen passend bij uw poort, besturing en toepassingslocatie.
Koop fotocellenBekijk SOMMER 5233
Bekijk Marantec 50 m
Vraag vakadvies aan
