Drukboutsysteem, optische sensor of 8,2 kΩ contactlijst? Welke sluitrandbeveiliging past?
Als een automatische poort aan de sluitrand moet worden beveiligd, is er niet één oplossing voor alles. Deze gids laat duidelijk zien wanneer een drukbout, optische sensor of 8,2 kΩ contactlijst de betere keuze is – zonder technisch jargon, maar met echte aankoophulp.
Inhoud van deze pagina ↓
De drie systemen eenvoudig uitgelegd
Alle drie oplossingen hebben hetzelfde doel: de poort moet obstakels aan de sluitrand detecteren en veilig reageren. Het verschil zit in hoe het signaal wordt gegenereerd – optisch, elektrisch of via drukverandering.

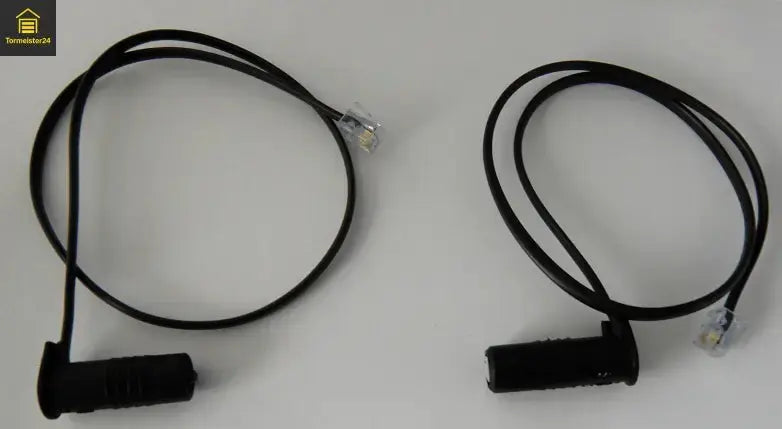

Optische sensor / OSE
Een optische oplossing met zender en ontvanger in de sluitrand. Sterk bij veel sectionale en industriële poorten, als de bestaande besturing deze veiligheidslogica ondersteunt.
8,2 kΩ contactlijst
Een elektrische veiligheidscontactlijst met weerstandsbewaking. Zeer sterk bij schuifpoorten, sluitranden en toepassingen waarbij een aanraakgevoelig rubberprofiel netjes moet worden opgebouwd.
Drukboutsysteem
Een systeem dat werkt via drukverandering in de rubberen strip. Bijzonder interessant bij bepaalde sectionale poorten, industriële poorten en bestaande installaties met aanwezige drukboutlogica.
De meest voorkomende fout
Alleen naar het defecte onderdeel kijken en niet naar het complete systeem. Sluitrand, aansluitdoos, spiraalkabel, besturing en evaluatie moeten bij elkaar passen. Anders wordt veiligheid snel een raadsel.
Directe vergelijking: Welke sluitrandbeveiliging past wanneer?
Met dit overzicht ziet u sneller welke oplossing zinvol is voor uw poort en wanneer u beter niet op de gok bestelt.
| Systeem | Sterk, als … | Typisch gebruik | Waar u op moet letten |
|---|---|---|---|
| Optische sensor / OSE | De poortbesturing optische sluitrandbeveiliging ondersteunt en zender/ontvanger netjes kunnen worden geïntegreerd | Sectionale poorten, industriële poorten, modernere poortbesturingen, Safety-Edge-Sets | OSE, aansluiting, kabelgeleiding en bestaande besturing moeten bij elkaar passen |
| 8,2 kΩ contactlijst | Een aanraakgevoelige contactlijst met weerstandsbewaking nodig is | Schuifpoorten, sluitranden, knelpunten, poorten met veiligheidscontactlijsten | Rubbergprofiel, K-rail, eindkappen, weerstand en aansluitkabel moeten als een systeem worden beschouwd |
| Drukboutsysteem | De installatie al met drukschakelaar werkt of een drukboutlijst netjes moet worden nabijgeleverd | Sectionale poorten, industriële poorten, bestaande installaties met DW-schakelaar of drukboutrubber | DW-schakelaar, rubberprofiel, slangroute en dichtheid bepalen de betrouwbare werking |
| Complete set | Meerdere onderdelen oud, beschadigd of onduidelijk zijn | Nalevering, modernisering, servicegevallen met onduidelijke bestaande logica | Vaak beter dan losse onderdelen, als sensor, kabel en evaluatie gezamenlijk aan vervanging toe zijn |
| Vervanging van enkel onderdeel | De fout duidelijk is afgebakend | Defecte sensor, beschadigde eindkap, versleten DW-schakelaar, beschadigd profiel | Alleen zinvol als de rest van de veiligheidsketen echt in orde is |
De korte waarheid: Optische sensor is sterk bij passende OSE-logica. 8,2 kΩ is sterk bij elektrische contactlijstbewaking. Drukbout is sterk als de poort precies op deze evaluatie is ontworpen of een bestaand DW-systeem netjes moet worden vernieuwd.
Zo vermijdt u de typische miskoop
Bij sluitrandbeveiligingen wordt vaak te snel besteld. Er is echter slechts een paar duidelijke stukjes informatie nodig om de richting veel beter af te bakenen.
1. Besturing eerst controleren
De besturing bepaalt welke veiligheidslogica wordt begrepen. OSE, 8,2 kΩ of DW zijn geen kwestie van smaak, maar een systeemkwestie.
2. Bestaande sluitrand documenteren
Maak een foto van de onderkant van de poort, van het profiel, van de eindkappen, sensoren en aansluitdoos. Fotografeer niet alleen het zichtbaar defecte onderdeel.
3. Kabeltraject en aansluitdoos meewegen
Vooral bij bewegende poortbladen zijn spiraalkabel en aansluitdoos direct betrokken. Als daar een probleem zit, helpt een nieuwe sensor alleen weinig.
4. Complete set eerlijk beoordelen
Als meerdere componenten oud of beschadigd zijn, is een complete set vaak netter dan losse onderdelen bij elkaar zoeken. Dit bespaart tijd en zenuwen.
5. Profiel en mechanica niet vergeten
De beste elektronica helpt niets als het rubberprofiel, de K-rail of het bodemrubber mechanisch niet goed zitten.
6. Niet mengen tussen systemen
OSE, 8,2 kΩ en drukbout zijn verschillende werelden. Mengen op goed geluk is geen truc om te besparen, maar meestal de directe weg naar een storing.
Direct naar de passende gebieden: Optische sensoren & sluitrandbeveiliging, Universele optische sensor complete set, Veiligheidscontactlijst 8,2 kΩ, Aluminium K-rail, ForcePSE DW Kit, DW-schakelaar met behuizing, Behuizing voor DW-schakelaar, Crawford bodemrubber 55 mm of direct naar de persoonlijke vakbegeleiding.
Veelgestelde vragen
Wat is beter: optische sensor, 8,2 kΩ of drukbout?
Er is geen algemeen beste oplossing. Doorslaggevend is welke veiligheidslogica uw besturing ondersteunt en welk systeem al op de poort is geïnstalleerd.
Wanneer is een optische sensor zinvol?
Als de poortinstallatie is ontworpen voor een optische sluitrandbeveiliging en zender, ontvanger, aansluitdoos en besturing goed bij elkaar passen.
Wanneer past een 8,2 kΩ contactlijst?
Als de besturing een 8,2 kΩ veiligheidsingang gebruikt en een elektrische contactlijst aan de sluitrand nodig is.
Wanneer heb ik een drukboutsysteem nodig?
Als de bestaande installatie werkt met een drukschakelaar of drukboutrubber, of als precies dit type obstakeldetectie moet worden nabijgeleverd.
Is het voldoende om alleen de defecte sensor te vervangen?
Alleen als de fout zeker is afgebakend en kabels, aansluitdoos, profiel en besturing in orde zijn. Anders blijft de oorzaak vaak bestaan.
Welke foto's helpen bij de keuze?
Besturing, typeplaatje, onderkant poort, aansluitdoos, sluitrandprofiel en bestaande sensoriek. Dit maakt van raden een veel snellere en passende aanbeveling.
Onzeker welk sluitrandsysteem past?
Dan liever één keer goed controleren dan drie keer verkeerd bestellen. Met foto's van de besturing, de onderkant van de poort en de aansluitdoos kan meestal snel worden gezegd of een optische sensor, 8,2 kΩ of drukbout de juiste oplossing is.
Laat uw sluitrand nu controleren
