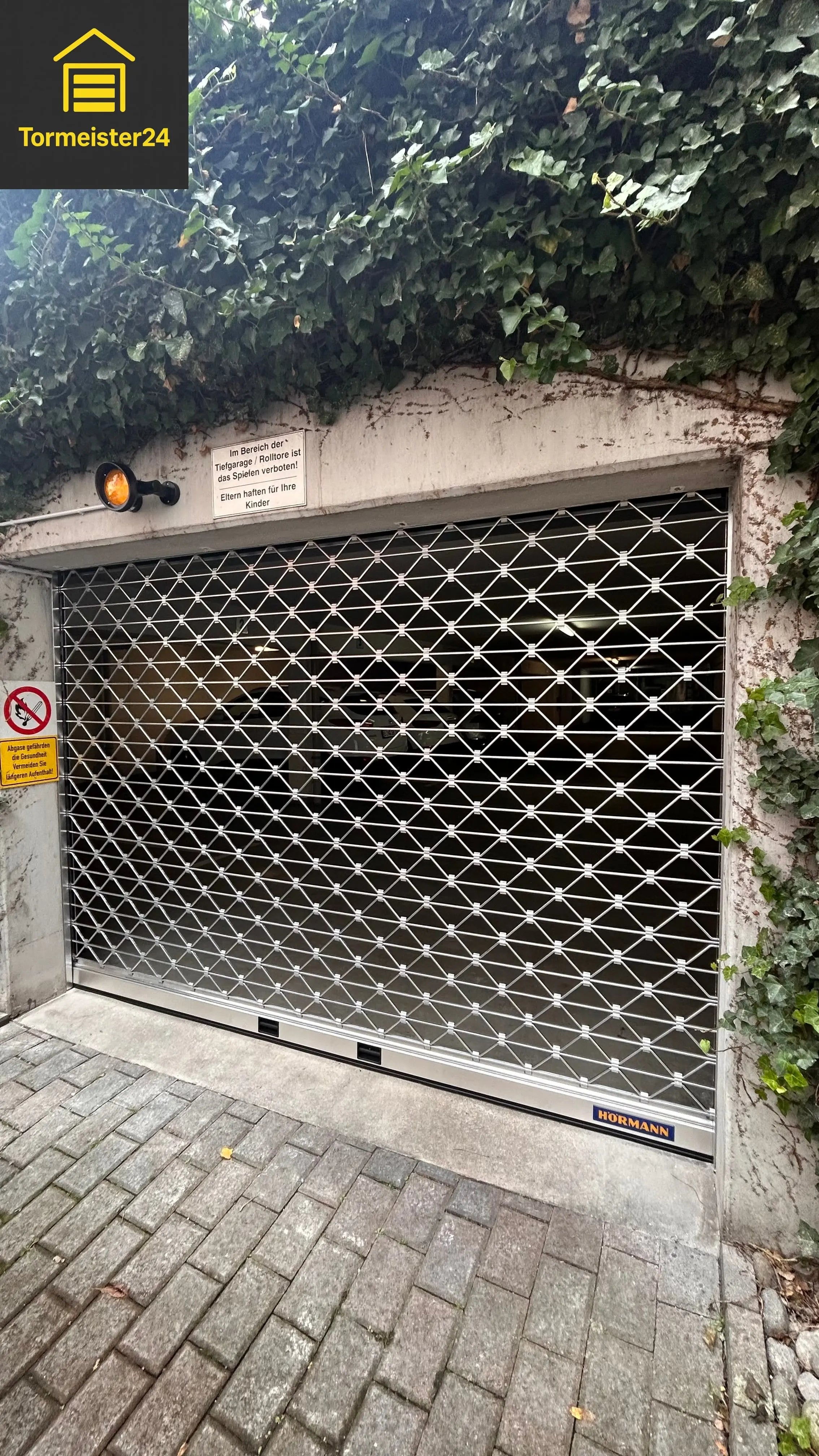

Vervanging van ondergrondse garagedeuren in Mainz-Bingen: Hörmann TGT-rolluiken in gebruik
Projectrapport met technische inzichten: sneller, stiller, veiliger. Met Tormeister 24 planning – geïnstalleerd door Schweighöfer Tortechnik.
1) Beginsituatie en doelstellingen
Wooncomplex met een gemeenschappelijke garage in Mainz-Bingen. De bestaande toegangspoort was verouderd: frequente storingen, luid loopgeluid en onvoldoende ventilatie van de ondergrondse garage.
Doelstellingen van de adviesraad van de eigenaren: betrouwbare werking , lage onderhoudskosten , goede ventilatie en een modern veiligheidsniveau conform de huidige normen.
uitdagingen
- Krappe installatiesituatie (latei/zijpaneel)
- hoge cyclusfrequenties tijdens de spits
- Lawaai en tocht bij de ingang
Beslissing
Hörmann TGT rolluiken – robuust, ruimtebesparend en met een zeer goede luchtdoorlaatbaarheid voor gemeenschappelijke garages.
Resultaat
- snelle en stille werking
- verbeterde ventilatie
- comfortabele bediening en betrouwbare sensoren
2) Onze oplossing: Hörmann TGT-rolluiken
Het TGT-rolluik is speciaal ontworpen voor parkeergarages met meerdere verdiepingen en ondergrondse parkeergarages. Het aluminium rooster laat lucht circuleren en zorgt tegelijkertijd voor een goede afdichting – ideaal voor het beheersen van uitlaatgassen en vocht. De gangbare afmetingen variëren tot circa 6000 × 2400 mm (b × h), afhankelijk van het ontwerp en de planning.
In Mainz-Bingen hebben we de TGT gecombineerd met een compacte garage-oprit en de veiligheids- en besturingstechnologie gemoderniseerd.
Merknamenvermelding: Hörmann is een geregistreerd handelsmerk van de Hörmann Groep. Levering en installatie worden uitgevoerd door ons gespecialiseerd bedrijf.
3) Technische hoogtepunten en voordelen
Wat maakt de TGT zo bijzonder?
- Natuurlijke ventilatie door middel van gaasafdekking – ideaal voor gemeenschappelijke garages.
- Ruimtebesparend ontwerp – lage eisen aan lateien/zijpanelen, afhankelijk van de aandrijving.
- De technologie met trekveren (SB/TGT) vermindert de bedieningskrachten en beschermt de aandrijving en de mechanische onderdelen.
- Robuust ontwerp voor frequent dagelijks gebruik – kan worden aangepast aan de aard van de rit.
Aansturing en besturing (projectvoorbeeld)
- Compacte ondergrondse garage-oprit (bijv. Hörmann WA 300 AR S4 ) met geringe ruimtebehoefte aan de opritzijde.
- Verkeerslogica: automatisch vergrendelingssysteem, potentiaalvrije contacten voor verkeerslichten/slagbomen, foutsignaaluitgang.
- Externe knoppen en handzenders – plus optionele app-bediening als extra comfort.
| functie | project | Kennisgeving |
|---|---|---|
| Poortontwerp | Hörmann TGT-rolluik (HG-L aluminium) | voor collectieve/ondergrondse parkeergarages met luchtverversing |
| Typische afmetingen | tot circa 6000 × 2400 mm | afhankelijk van planning/uitvoering |
| drijfveer | WA-serie (bijv. WA 300 AR S4) | compact formaat, optionele externe bediening |
| Cycli/dag | tot wel ~300 (afhankelijk van de schijf) | objectgerelateerde interpretatie |
| Beveiliging | Lichtscherm/lichtrooster, veiligheidsvoorziening voor sluitranden (8k2/OSE) | Configureerbaar volgens EN 13241 |
Lichtschermen bekijken Lichtroosters (industrieel) Sluitingsrandsensor 8,2 kΩ / OSE
4) Projectproces – van inventarisatie tot acceptatie
1) Controle en planning ter plaatse
Landmeting, structurele analyse/beoordeling van gebouwverbindingen, verkeersroutes, verkeerslicht-/barrièrelogica. Vervolgens variantplanning inclusief voetpaden, afwatering en veiligheid.
2) Demontage en montage
De oude poort zorgvuldig demonteren. De draagconstructie bouwen, de TGT installeren, de aandrijf-/besturingseenheid aansluiten en de sensoren plaatsen.
3) Inbedrijfstelling en training
Functionele testen, krachtmeting, documentatie. Gebruikerstraining, inclusief instructies voor noodontgrendeling en onderhoud.
Praktische tips: Houd bij toegangswegen die aan de wind zijn blootgesteld rekening met een bredere fundering . Overweeg voor toegangszones 's avonds radar-/bewegingsmelders te installeren.
5) Toegevoegde waarde: Doelman 24 × Schweighöfer Doeltechnologie
Technologie & Consultancy
- Fabrikantonafhankelijke planning
- Veiligheid en documentatie conform de normen
- Optimalisatie voor levensduur en vervolgkosten
Installatie door een gespecialiseerd bedrijf
Schweighöfer Tortechnik verzorgt demontage, installatie, inbedrijfstelling en onderhoud – snel en vakkundig, in de Rijn-Main-regio.
Service & Modernisering
- Reserveonderdelen en upgrades snel beschikbaar
- Aanpassing van lichtschermen/afsluitranden achteraf
- Slimme woning en toegang (codetoetsenbord, draadloos)
Contact & Team: Wie we zijn
6) Beveiliging en upgrades (aanbevelingen)
Zichtbaarheid en toegang
Codetoetsenbord en radio-ontvanger voor geautoriseerde toegang – weerbestendig en gebruiksvriendelijk.
Veiligheidsvoorzieningen
Lichtschermen , lichtroosters en sluitrandsensoren (8,2 kΩ/OSE) – contactloos, conform de normen.
Energie en klimaat
Afdichtingen voor kieren bij roldeuren/snelschuivende deuren verminderen tocht en vocht, vooral bij ingangen die aan de wind zijn blootgesteld.
Veelgestelde vragen
Waarvoor is een TGT-rolluik met name geschikt?
Voor ondergrondse/collectieve parkeergarages met ventilatie-eisen: veilige afsluiting, terwijl luchtverversing via het rooster mogelijk blijft.
Hoeveel ruimte heeft de aandrijfeenheid nodig?
Afhankelijk van de configuratie zijn ze zeer compact – inritten van ondergrondse parkeergarages vereisen slechts minimale extra ruimte aan de rijrichtingszijde. Details worden tijdens de locatie-inspectie vastgesteld.
Welke veiligheidscomponenten zijn verplicht?
Lichtscherm/lichtrooster, randbeveiliging en normconforme bediening. Wij plannen en documenteren alles tot in detail.
Wie installeert en onderhoudt de poort?
Schweighöfer Tortechnik – uw specialist in de Rijn-Main-regio – verzorgt de installatie en het daaropvolgende onderhoud.
