Conventioneel of insteekbaar? Zo kiest u de juiste aansluiting voor uw poort
Bij optische sensoren, slapkabelschakelaars, spiraalkabels en poortblad-aansluitdozen is niet alleen het onderdeel zelf doorslaggevend, maar vooral de aansluitmethode. Precies hier ontstaan de meeste foutieve bestellingen. Deze gids schept duidelijkheid.
Inhoud van deze pagina ↓
Wat conventioneel en insteekbaar in de praktijk echt betekent
Velen kijken eerst naar de sensor, schakelaar of kabel. Het eigenlijke knelpunt zit echter vaak ergens anders: hoe is de installatie bedraad? Juist hieruit volgt of een onderdeel direct past, of dat u bij de installatie direct de volgende stress bestelt.
Conventioneel

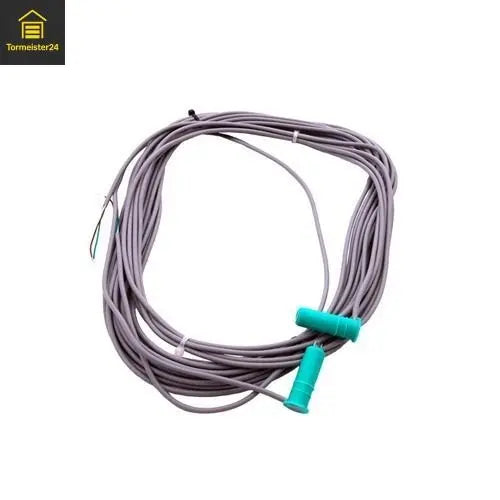

De klassieke, bekabelde oplossing. Sterk bij bestaande installaties, als de bestaande bedrading precies zo is opgebouwd of als langere leidingen netjes geïntegreerd moeten worden.
Insteekbaar
De servicevriendelijke oplossing. Ideaal als componenten sneller vervangen moeten worden, er stekkeraansluitingen aanwezig zijn en installatiefouten zo klein mogelijk gehouden moeten worden.
Mixoplossing met adapter
Interessant als de poortblad-aansluitdoos al insteekbaar is, maar de bestaande spiraalkabel nog conventioneel werkt. Dan hoeft niet altijd alles compleet nieuw te zijn.
De typische fout
Alleen naar de sensor of schakelaar kijken, maar de aansluitdoos, spiraalkabel, interface en veiligheidscircuit negeren. Precies hieruit ontstaat de beroemde 'past bijna'-bestelling.
Directe vergelijking: welke aansluitmethode past wanneer?
Met dit overzicht ziet u sneller wanneer conventioneel zinvol blijft, wanneer insteekbaar de betere keuze is en wanneer een mixoplossing via een adapter volstaat.
| Aansluitmethode | Sterk, als ... | Typische toepassing | Waar u op moet letten |
|---|---|---|---|
| Conventioneel | De installatie al klassiek bedraad is en specifieke afzonderlijke veiligheidscomponenten vervangen moeten worden | Bestaande installaties, klassieke optische sensoren, oudere slapkabelschakelaars, vaste bedrading | Nauwkeurige toewijzing van ingang, weerstand, contacttype en kabellengte blijft een vereiste |
| Insteekbaar | Service, snelle vervanging en minder bedradingsinspanning belangrijk zijn | OSE-systemen, insteekbare poortblad-aansluitdozen, servicevriendelijke veiligheidscomponenten | Insteekbaar betekent niet automatisch compatibel – stekkerbeeld, interface en systeem moeten overeenkomen |
| Conventioneel met 8,2 kΩ | De besturing een bewaakt veiligheidscircuit verwacht | Slapkabelschakelaars of veiligheidscomponenten met 8,2-kOhm-evaluatie | Niet alleen naar de bouwvorm kijken, maar naar de benodigde weerstand en de ingangslogica |
| Insteekbaar met OSE | De installatie werkt met insteekbare sensortechnologie en passende systeembedrading | OSE-zenders, poortblad-aansluitdozen met stekkeraansluiting, snelle sensorretrofit | OSE is geen universele afkorting voor alles – de besturing moet het systeem echt ondersteunen |
| Mixoplossing met adapter | Een insteekbare poortblad-aansluitdoos moet worden aangesloten op bestaande conventionele leidingen | Gedeeltelijke modernisering zonder complete nieuwbouw | Goed als er gericht overbrugd moet worden – maar geen vrijbrief voor wilde systeemmixing |
De korte waarheid: conventioneel is vaak sterk in bestaande installaties. Insteekbaar is sterk in service. En adapters zijn sterk als u gericht een nette brug wilt slaan in plaats van de complete installatie opnieuw te bedraden.
Zo vermijdt u miskopen en onnodige nabewerking
Wie deze punten vóór de bestelling zorgvuldig controleert, bespaart zich de gebruikelijke vragen en de klassieke "onderdeel is er, maar past elektrisch niet".
1. Controleer eerst de poortblad-aansluitdoos
Precies hier wordt vaak al de richting bepaald. Welke ingangen zijn er, wat is insteekbaar, wat is conventioneel en welke veiligheidscomponenten zijn eraan gekoppeld?
2. Benoem de interface nauwkeurig
OSE, 8,2 kΩ, NC of eenvoudige klassieke bedrading zijn geen kleine details, maar de helft van de aankoopbeslissing.
3. Denk aan de spiraalkabel
Als de aansluitdoos insteekbaar is, is een passende spiraalkabel met stekker vaak heel zinvol. Anders vertraagt precies dit verbindingsstuk de hele verbouwing.
4. Beschouw sensor of schakelaar niet geïsoleerd
Optische sensoren, slapkabelschakelaars en sluipdeurcontacten functioneren niet in een vacuüm. De gehele veiligheidsketen moet op elkaar afgestemd zijn.
5. Eerlijke beoordeling van de bestaande installatie
Als de installatie oud en onoverzichtelijk is, brengt een net insteekbare oplossing vaak meer rust. Als de bestaande installatie duidelijk en solide bedraad is, kan conventioneel volkomen correct zijn.
6. Gebruik adapters alleen bewust
Adapters zijn sterk als ze gepland worden ingezet. Niet als knutseloplossing, maar als een nette brug tussen de bestaande bekabeling en een nieuwe aansluitdoos.
Direct naar de passende gebieden: Sluitkantbeveiliging, Spiraalkabels & Aansluitdozen, Slapkabelschakelaars, Poortblad-aansluitdoos OSE / 8,2 kOhm, Poortblad-aansluitdoos met DW-schakelaar, Optische sensorset conventioneel, F-zender OSE insteekbaar, Spiraalkabel met stekker, Adapter voor insteekbare poortblad-aansluitdozen aan conventionele spiraalkabels of direct naar het persoonlijke advies.
Veelgestelde vragen
Wat betekent "conventioneel" bij poortveiligheidscomponenten?
Hiermee wordt de klassieke, bekabelde bedrading zonder insteekbaar systeemconcept bedoeld. Dit is bij veel bestaande installaties nog volkomen normaal en vaak ook zinvol.
Wat betekent "insteekbaar"?
Het onderdeel wordt via passende stekkeraansluitingen in het systeem geïntegreerd. Dit bespaart vaak tijd bij het vervangen en vermindert typische aansluitfouten.
Is insteekbaar automatisch beter?
Nee. Insteekbaar is servicevriendelijk, maar alleen sterk als de bestaande installatie er precies voor is ontworpen of er netjes op wordt omgeschakeld.
Kan ik conventioneel en insteekbaar mengen?
Ja, gedeeltelijk – maar alleen met een duidelijk systeeminzicht. In sommige gevallen volstaat een geschikte adapter, in andere gevallen is een duidelijke nieuwe opbouw de betere oplossing.
Heb ik altijd de bijpassende spiraalkabel erbij nodig?
Heel vaak wel. Vooral bij insteekbare poortblad-aansluitdozen is de verbindingskabel geen bijzaak, maar een centraal onderdeel van de nette oplossing.
Welke informatie helpt voor een snelle pasvormcontrole?
Foto van de besturing, foto van de aansluitdoos, foto van de sensor of schakelaar en indien mogelijk het typeplaatje. Juist hiermee kan meestal snel worden gezegd welke aansluitmethode echt past.
Onzeker of conventioneel of insteekbaar beter past?
Dan liever één keer goed controleren dan twee keer bestellen. Met foto's en enkele basisgegevens kan meestal snel worden bepaald welke aansluitmethode bij uw poortinstallatie hoort.
Laat nu de aansluitmethode controleren
Delen:

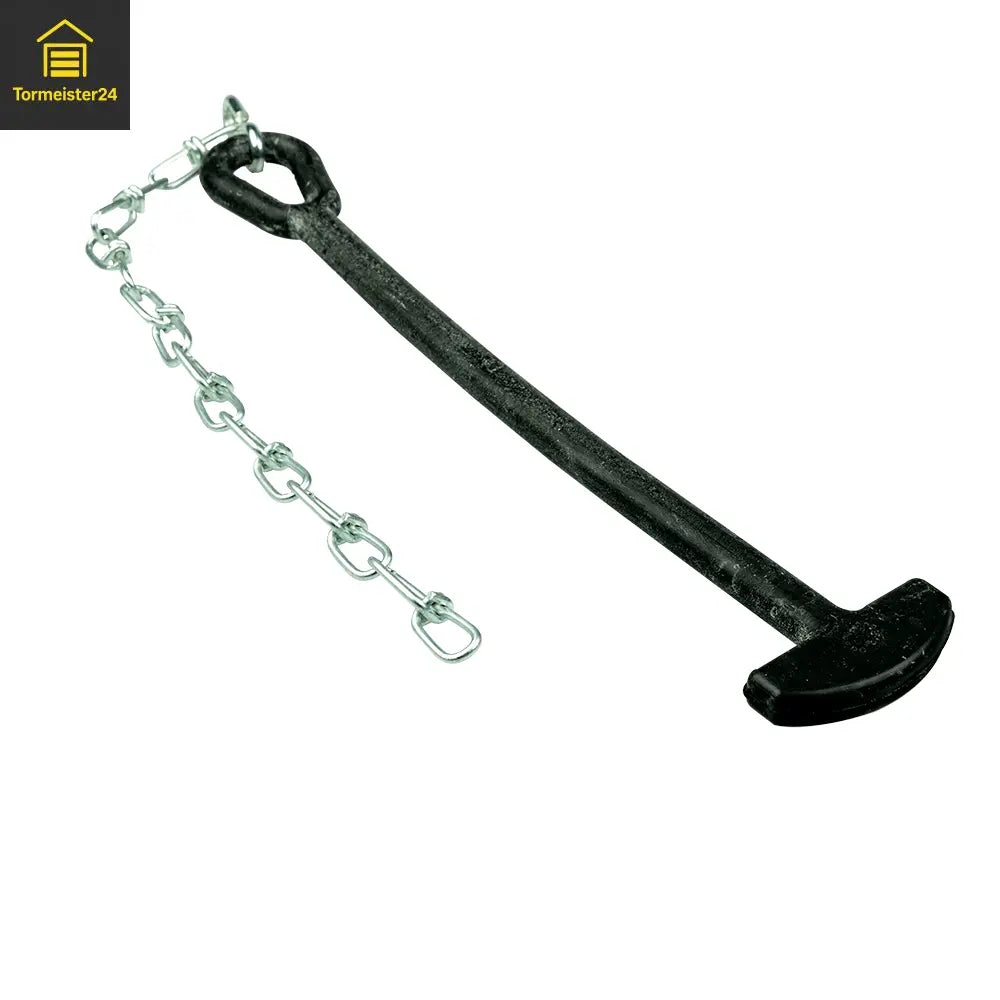

Dock shelter accessoires correct kiezen: Fjong-rubber, touw of trekveer?
