Lagerconsole van sectionaalpoort defect?
Als de veerwiel schudt, de poort kraakt of de as speling heeft, moet u niet meteen de aandrijving verdenken. Vaak is de lagerconsole het cruciale punt.
Lagerconsoles bekijkenInhoud van deze pagina ↓
- Waarom een defecte lagerconsole duur uitvalt
- Typische fouten bij aankoop
- De oplossing: open, gesloten of zware lagerplaat
- Welke lagerconsole past?
- Symptomen correct interpreteren
- Praktijkvoorbeeld uit de hal
- Technische details eenvoudig uitgelegd
- Accessoires direct controleren
- Bezwaren eerlijk beantwoord
- Veelgestelde vragen
Als de veerwiel niet goed gelagerd is, lijdt de hele poort eronder
Een lagerconsole aan een sectionaalpoort ziet er onopvallend uit. Een stuk staal, een lagerpunt, een paar schroeven. Maar juist hier wordt de torsieveerwiel geleid, ondersteund en gestabiliseerd.
Als dit lagerpunt is uitgeslagen, kromgetrokken, verkeerd gemonteerd of beschadigd, loopt de as niet meer rustig. De poort kraakt. De as schudt. Het veersysteem werkt ongelijkmatig. De aandrijving moet meer kracht leveren. Staalkabels, kabeltrommels en askoppeling worden extra belast.
Vooral bij industriële sectionaalpoorten is dit kritiek. Daar bewegen grote deurbladen, zware gewichten en vele cycli per dag. Een zwakke lagering wordt dan snel een reëel risico op storingen.
De meest voorkomende fouten bij de aankoop van lagerconsoles
Veel klanten bestellen een lagerplaat aan de hand van een foto. Dat is riskant. Bij lagerconsoles tellen afmetingen, asopname, hartafstand, zijde, constructie en belasting.
Fout 1: Hartafstand niet controleren
86 mm, 111 mm, 127 mm of 190 mm maken een groot verschil. De hartafstand bepaalt de positie van de as. Verkeerd gekozen betekent: montage past niet.
Fout 2: Open en gesloten verwisselen
Open lagerplaten vergemakkelijken service en asbereikbaarheid. Gesloten lagerplaten met lager stabiliseren en geleiden sterker. Beide hebben hun toepassing.
Fout 3: Links en rechts negeren
Veel zijlagerconsoles zijn zijgebonden. Een linker lagerplaat past niet automatisch rechts. De installatierichting moet duidelijk zijn vóór bestelling.
Fout 4: Zware belasting onderschatten
Een grote poort heeft geen standaardoplossing op goed geluk nodig. Bij een groot poortoppervlak en hoog gewicht moet de lagering dienovereenkomstig sterk worden gekozen.
De oplossing: lagerconsole kiezen op basis van as, hartafstand en belasting
De juiste lagerconsole wordt niet geraden. Die wordt bepaald.
Controleer eerst: is het een middenlagerplaat of een zijlagerconsole? Is de constructie open of gesloten? Is er een lager geïntegreerd? Welke as is gemonteerd? Wat is de hartafstand? Wordt het poortsysteem normaal belast of is het een zware industriële poort?

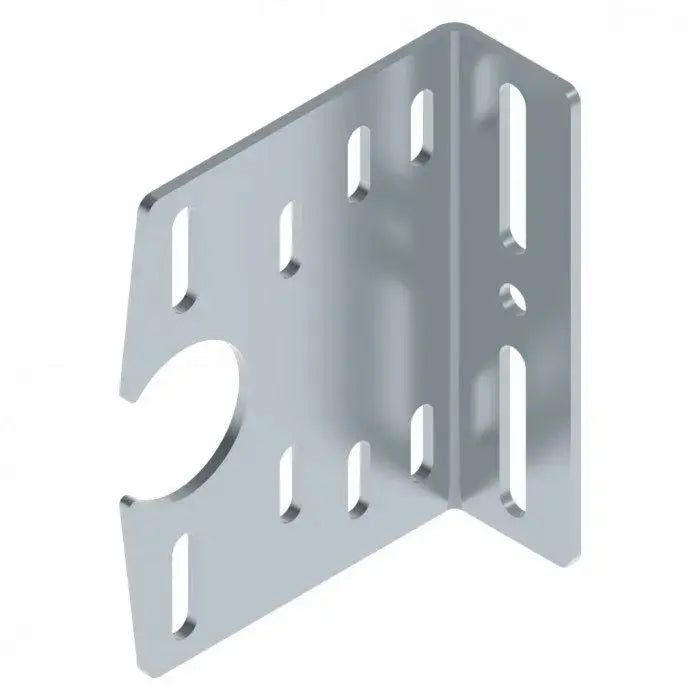

Open lagerplaat
Sterk voor service, asbereikbaarheid en gemiddeldeasondersteuning. Ideaal wanneer een robuuste plaat zonder geïntegreerd lager nodig is.
Open lagerplaat bekijkenMiddenlagerplaat
Handig wanneer langere assen ondersteund moeten worden en trillingen of doorbuiging verminderd moeten worden.
Middenlagerplaat bekijkenGesloten lagerplaat
De juiste richting, wanneer een geïntegreerd lagerpunt en een stabiele C-profielbevestiging nodig zijn.
Gesloten lagerplaat bekijkenZwaar uitgevoerde lagerplaat
Voor grote en zware industriële poorten, waarbij normale lagerpunten niet volstaan.
Zwaar uitgevoerde lagerplaat bekijkenWelke lagerconsole past? De snelle beslissingstabel
Dit overzicht helpt bij de voorselectie. Voor de definitieve bestelling zijn altijd de poortfabrikant, asafmeting, hartafstand, inbouwzijde, bestaand oud onderdeel en belasting van het poortsysteem van belang.
| Situatie aan de poort | Aanbevolen oplossing | Waarom deze keuze? |
|---|---|---|
| Torsieveersysteem, open constructie en 190,5 mm gatafstand nodig | Lagerplaat open 190,5 mm | Robuuste verzinkte lagerplaat voor torsieveersystemen met goede toegankelijkheid. |
| Middenasondersteuning met hartafstand 86 mm gezocht | Middenlagerplaat open 108 × 164 mm | Open UNI-lagerplaat voor industriële sectionaalpoorten en middenasondersteuning. |
| Middenasondersteuning met hartafstand 111 mm gezocht | Middenlagerplaat open 133 × 164 mm | Stabiele open constructie voor links en rechts te gebruiken asondersteuning. |
| Middenasondersteuning met hartafstand 127 mm gezocht | Middenlagerplaat open 149 × 164 mm | Robuuste oplossing zonder lager voor industriële asondersteuning. |
| Middenasondersteuning met hartafstand 190 mm nodig | Middenlagerplaat open Art. 3274 | Sterke 5 mm uitvoering voor veeleisendere industriële toepassingen. |
| Gesloten linker lagerplaat met geïntegreerd lager en 25 mm offset | Gesloten lagerplaat 145 × 332 mm links | Met lager, verzinkt en geschikt voor stabiele C-profielbevestiging. |
| Gesloten linker lagerplaat met 15 mm offset en 1″-as | Gesloten lagerplaat 161 × 364 mm links | Stabiele lagering en geleiding voor industriële sectionaalpoorten met 1″-asopname. |
| Gesloten rechter lagerplaat met 1″-as nodig | Gesloten lagerplaat 161 × 297 mm rechts | Rechter uitvoering met geïntegreerd lager voor industriële sectionaalpoortsystemen. |
| Grote poort, groot poortoppervlak of zware industriële installatie | Zware lagerplaat C9851 1¼″ | Zwaar uitgevoerde oplossing voor grote poorten met 1¼″-as en hoge belasting. |
Symptomen correct interpreteren: lagerconsole defect of ander probleem?
Een beschadigde lagerconsole is vaak niet direct eenduidig te herkennen. Veel symptomen lijken aanvankelijk op veer-, koppelings- of aandrijvingsproblemen.
De veerwiel schudt
Als de as zichtbaar onrustig loopt, moeten de lagerconsole, askoppeling, torsieveer en kabeltrommel worden gecontroleerd.
Lagerconsoles controlerenDe poort kraakt bij het openen
Krakende geluiden kunnen afkomstig zijn van lagerpunten, askoppelingen, gespannen veren of beschadigde kabeltrommels.
Askoppelingen bekijkenDe poort loopt plotseling zwaar
Als de as niet goed gelagerd is, ontstaat er extra weerstand. De aandrijving lijkt dan zwakker, hoewel de mechanica de schuld is.
Veren controlerenDe as heeft speling
Speling bij het lagerpunt is een duidelijk waarschuwingssignaal. Lager, console, bevestiging en asopname moeten worden gecontroleerd.
Fouten laten controlerenPraktijkvoorbeeld: De poort kraakt – de aandrijving was niet de schuldige
Een typisch geval: een industriële sectionaalpoort wordt dagelijks meerdere keren gebruikt. Wekenlang is er een krakend geluid te horen bij het openen. De aandrijving loopt zwaarder, de klant vermoedt motorschade.
Bij controle blijkt: de aandrijving werkt correct. De torsieveer is niet gebroken. Ook de staalkabels zijn niet zichtbaar beschadigd. Het probleem zit in de lagering van de veerwiel.
De lagerplaat is kromgetrokken, het lager loopt ruw en de as beweegt niet meer soepel. Hierdoor ontstaan schokken in de as, belasting op de koppeling en extra weerstand bij het lopen van de poort.
De juiste oplossing is geen nieuwe aandrijving. De juiste oplossing is een passende lagerconsole, een controle van de askoppeling en een controle van veren, kabeltrommels en staalkabels.
Technische details – eenvoudig uitgelegd
Bij lagerconsoles bepalen enkele technische punten of het reserveonderdeel past of niet.
| Kenmerk | Wat het betekent | Waarom het belangrijk is |
|---|---|---|
| Hartafstand | Afstand tot het midden van de as. | Bepaalt of de as later op de juiste positie zit. |
| Open lagerplaat | Lagersteun met goede toegankelijkheid. | Handig bij service, controle en gemiddelde asondersteuning. |
| Gesloten lagerplaat | Stabiele lagerplaat met geïntegreerd lager. | Versterkt de lagering, geleiding en C-profielverbinding. |
| Asdiameter | Bijvoorbeeld 1″ of 1¼″. | Het lager moet precies bij de as passen. |
| Offset | Afstandscompensatie aan de lagerplaat. | Belangrijk voor een nauwkeurige uitlijning van C-profielen en de aspositie. |
| Zijde | Links, rechts of UNI. | Zijdegebonden onderdelen mogen niet worden verwisseld. |
| Materiaaldikte | Bijvoorbeeld 3 mm, 4 mm of 5 mm staal. | Cruciaal voor stabiliteit en draagvermogen. |
| Zwaar-uitvoering | Versterkte lagering voor grote poortinstallaties. | Belangrijk bij grote poortoppervlakken, hoog gewicht en industrieel gebruik. |
Waarom de hartmaat niet geschat mag worden
Enkele millimeters verschil kunnen er al voor zorgen dat de as niet goed zit. Dan loopt de installatie onder spanning, staan de kabeltrommels ongunstig en wordt de poortloop onrustig.
Waarom open lagerplaten sterk zijn bij onderhoud
Open constructies vergemakkelijken de toegang tot de as. Dit is handig wanneer de torsieveeras gecontroleerd, losgemaakt of opnieuw uitgelijnd moet worden.
Waarom gesloten lagerplaten meer geleiding bieden
Gesloten lagerplaten met geïntegreerd lager bieden de as een duidelijke geleiding en kunnen bovendien C-profielen stabiliseren. Dit is met name bij industriële sectionaalpoorten een echt voordeel.
Waarom zware lagerplaten niet alleen "groter" zijn
Bij grote poorten werken hogere krachten. Een zware lagerplaat is geen luxe, maar een passende mechanische basis voor een veilige en duurzame werking.
Accessoires direct controleren: een lagerconsole werkt nooit alleen
Als een lagerpunt beschadigd is, moeten aangrenzende componenten worden gecontroleerd. Anders is de volgende storing vaak al voorbereid.
| Accessoire / Categorie | Wanneer zinvol? | Directe link |
|---|---|---|
| Askoppelingen | Als de veeras trilt, onder spanning loopt of na veerwissel opnieuw uitgelijnd moet worden. | Bekijk askoppelingen |
| Torsieveren & Trekveren | Als de poort zwaar loopt, uit balans is of een veerwissel nodig is. | Bekijk veren |
| Staalkabels | Als de poort aan één kant trekt of kabels gerafeld, uitgerekt of ongelijk lang lijken. | Bekijk staalkabels |
| Vloerconsoles | Als de onrustige poortloop ook onderaan de poort zichtbaar wordt. | Bekijk vloerconsoles |
| Kogellager looprollen | Als de poort schokt, piept of speling heeft in de geleiding. | Bekijk looprollen |
| Rolhouders & Scharnieren | Als afzonderlijke secties wiebelen of de poort zijdelings niet goed geleid wordt. | Bekijk rolhouders |
| Slappe kabel schakelaars | Als kabelspanning of veiligheidscircuit problemen melden. | Bekijk slappe kabel schakelaars |
| Industriepoort besturingen | Als de mechanica gecontroleerd is, maar de installatie nog steeds veiligheids- of besturingsfouten vertoont. | Bekijk besturingen |
Aanbevolen productroutes bij Tormeister24
Hoe duidelijker de inbouwsituatie, hoe sneller u de juiste lagerconsole vindt.
Voor service & open aslagering
Als goede toegankelijkheid en eenvoudige controle belangrijk zijn, begin dan met open lagerplaten.
Koop open lagerplaatVoor gemiddeldeasondersteuning
Als lange veerasen ondersteund moeten worden, controleer dan middelste lagerplaten met de juiste hartmaat.
Koop middelste lagerplaatVoor C-profiel fixatie
Als de lagerplaat tegelijkertijd geleiding en C-profiel moet stabiliseren, is een gesloten lagerplaat met lager vaak de betere keuze.
Koop gesloten lagerplaatVoor grote poorten
Als poortoppervlak en gewicht hoog zijn, controleer dan direct de zware lagerplaat voor 1¼″-assen.
Koop zware lagerplaat"Is een willekeurige lagerplaat niet voldoende?" – Bezwaren eerlijk beantwoord
"De plaat ziet er bijna hetzelfde uit."
Uiterlijk is niet voldoende. Hartmaat, zijde, offset, asopname, lager en materiaaldikte moeten kloppen.
"De poort werkt toch nog."
Misschien. Maar een trillende as of een ruw lager wordt zelden beter. Meestal ontstaan er gevolgschade.
"Ik vervang alleen de veer."
Een veerwissel lost geen lagerfout op. Als de as slecht gelagerd is, wordt ook een nieuwe veer onnodig belast.
"De aandrijving is vast te zwak."
Vaak lijkt de aandrijving alleen zwak omdat de mechanica zwaar loopt. Controleer eerst lagering, veren, koppeling en kabels.
Geen zin in een verkeerde lagerconsole?
Tormeister24 helpt bij de keuze. Met foto's, afmetingen en typeplaatje vindt u sneller het juiste lagerpunt.
Lagerconsole laten controlerenWat gebeurt er als de defecte lagerconsole wordt genegeerd?
Dan wordt een lagerpunt snel een grotere schade aan de poortinstallatie.
Meer slijtage aan de veeras
Een slecht gelagerde as werkt onrustig. Dit belast de as, koppeling en veersysteem.
Ongelijkmatige poortloop
Als de as niet goed zit, lopen kabels en trommels niet optimaal. De poort kan aan één kant trekken.
Aandrijving wordt overbelast
Meer mechanische weerstand betekent meer belasting voor de aandrijving. Dit verkort de levensduur.
Duurdere vervolgreparatie
Wat vandaag een lagerplaat is, kan morgen een veer, askoppeling, staalkabel, kabeltrommel of besturingsprobleem worden.
FAQ: Juiste keuze lagerconsole voor sectionaalpoort
Wat doet een lagerconsole bij een sectionaalpoort?
Een lagerconsole geleidt en ondersteunt de torsieveeras. Het zorgt ervoor dat de as soepel loopt en de veerkracht correct op de poort wordt overgebracht.
Hoe herken ik een defecte lagerconsole?
Typische indicaties zijn knarsen, trillende veeras, speling bij het lagerpunt, ruw lopen, zichtbare kromming, beschadigde bevestiging of onrustige poortloop.
Wat is het verschil tussen een open en een gesloten lagerplaat?
Een open lagerplaat biedt betere toegang tot de as en is sterk voor service en gemiddelde ondersteuning. Een gesloten lagerplaat heeft vaak een geïntegreerd lager en stabiliseert sterker.
Wat betekent hartmaat bij lagerconsoles?
De hartmaat beschrijft de afstand tot het midden van de as. Het bepaalt of de torsieveeras later correct zit.
Wanneer heb ik een zware lagerplaat nodig?
Een zware lagerplaat is zinvol bij grote, zware industriële sectionaalpoorten of als er een 1¼″-as en hoge belasting aanwezig zijn.
Kan ik een linker lagerplaat rechts inbouwen?
Over het algemeen niet. Veel gesloten lagerplaten zijn zijdegebonden. Links en rechts moeten vóór bestelling duidelijk worden gecontroleerd.
Moet ik askoppeling en veren direct controleren?
Ja. Lagerconsole, askoppeling, torsieveren, staalkabels en kabeltrommels werken samen. Een beschadigd lagerpunt belast vaak meerdere componenten.
Mag ik zelf een lagerconsole vervangen?
Werkzaamheden aan torsieveren, veerasen en lagerpunten zijn veiligheidsrelevant. Zonder vakkennis en geschikt gereedschap mag de vervanging niet zelf worden uitgevoerd.
Welke foto's helpen bij de keuze?
Handig zijn foto's van de lagerconsole, veeras, lager, askoppeling, torsieveer, kabeltrommels, bevestiging, inbouwzijde en typeplaatje.
Kan Tormeister24 helpen bij de keuze?
Ja. Stuur foto's, hartmaat, asdiameter, inbouwzijde en typeplaatje. Tormeister24 helpt sneller de juiste lagerconsole te vinden.
Vind nu de juiste lagerconsole – in plaats van verder te rijden met een trillende veeras
Kies nu de juiste open lagerplaat, gesloten lagerplaat of zware lagerplaat voor uw sectionaalpoort. Bij twijfel helpt Tormeister24 met duidelijk vakadvies.
Koop lagerconsolesVraag vakadvies aan
