Gesloten lagerplaat 120×256 mm | met lager | links | 15 mm verspringing | 1"-as

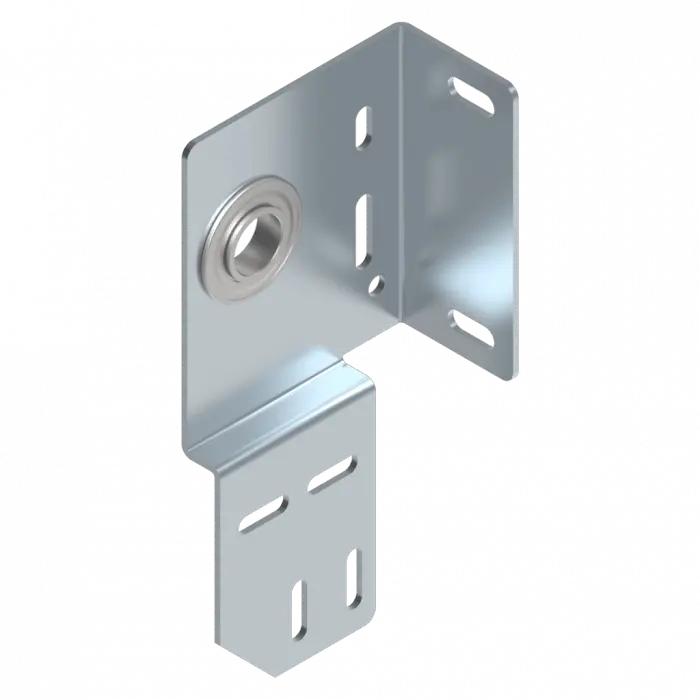

De gesloten lagerplaat 3280 is een compact, maar uiterst stabiel industrieel onderdeel. Met het geïntegreerde lager, de opname voor een 1"-as en de slimme verspringing van 15 mm zet ze het C-profiel nauwkeurig vast en zorgt ze voor een rustige, belastbare railgeleiding.

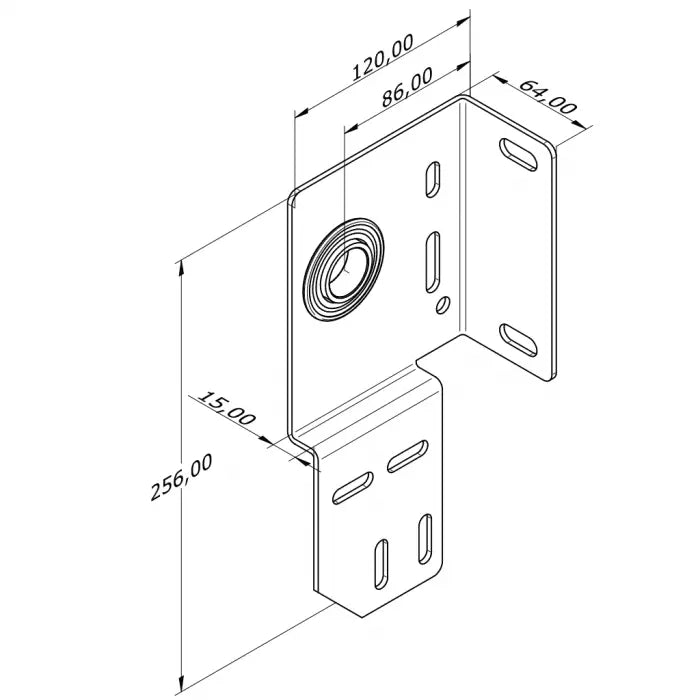

Technische gegevens

Artikelnr.:
3280
Montagezijde:
Links
Lengte:
120 mm
Hoogte:
256 mm
Materiaal:
Verzinkt staal
Dikte:
4 mm
Asopname:
1" (25,4 mm)
Lager-Ø:
51,2 mm
Verspringing:
15 mm
Hartmaat:
86 mm
Diepte:
64 mm
Gewicht:
0,86 kg
Uitvoering:
Gesloten, met geïntegreerd lager
Toepassingsgebied:
C-profielbevestiging & sectionaaldeuren in industriële omgevingen

Voordelen & eigenschappen

  • Met geïntegreerd kogellager — direct gebruiksklaar
  • 15 mm verspringing voor een nauwkeurige uitlijning van het C-profiel
  • Linker uitvoering – duidelijke montagerichting (van binnenuit gezien)
  • Staalconstructie van 4 mm voor langdurige industriële belasting
  • Verzinkt → sterke bescherming tegen corrosie
  • Ondersteunt de as veilig en vermindert trillingen & verdraaiingen
  • Tormeister 24 staat voor geteste kwaliteit & de hoogste arbeidsveiligheid

Toepassing & montage

De lagerplaat 3280 wordt aan de linkerzijde van de deur gemonteerd en verbindt het C-profiel via een wrijvingsvaste verbinding met de deurkozijnconstructie. Het geïntegreerde lager neemt de 1"-as veilig op en zorgt voor een stabiele, spelingsvrije deurloop.

De verspringing van 15 mm maakt een exacte, spanningsvrije uitlijning tussen verticale en horizontale geleiderails mogelijk.

Veiligheidsaanwijzing: Alle werkzaamheden aan lagerpunten, assen en C-profielrails moeten door gekwalificeerd vakpersoneel worden uitgevoerd. Voorspankrachten & hefboomwerkingen kunnen levensgevaarlijk zijn!

Praktijkvoorbeeld

Bij een industriële sectionaaldeur met een hoge gebruiksfrequentie werd de linker lagerplaat 3280 gemonteerd. Door de nauwkeurige uitlijning van de rails en de stabiele lagering van de 1"-as namen de trillingen aanzienlijk af, werd de deurloop rustiger en verminderde de slijtage.

FAQ

Is het lager al geïntegreerd?

Ja, de lagerplaat wordt compleet met een voorgemonteerd lager geleverd.

Waarom 15 mm verspringing?

Zodat het C-profiel exact op zijn plaats zit en de rails perfect uitgelijnd zijn — voor een rustige deurloop.

Voor welke zijde van de deur is de plaat geschikt?

Voor de linkerkant van de deur (van binnenuit gezien).

Bestel nu lagerplaat 3280

Bestel de gesloten lagerplaat 120×256 mm links — industriële topkwaliteit voor professionele deurmechaniek.
