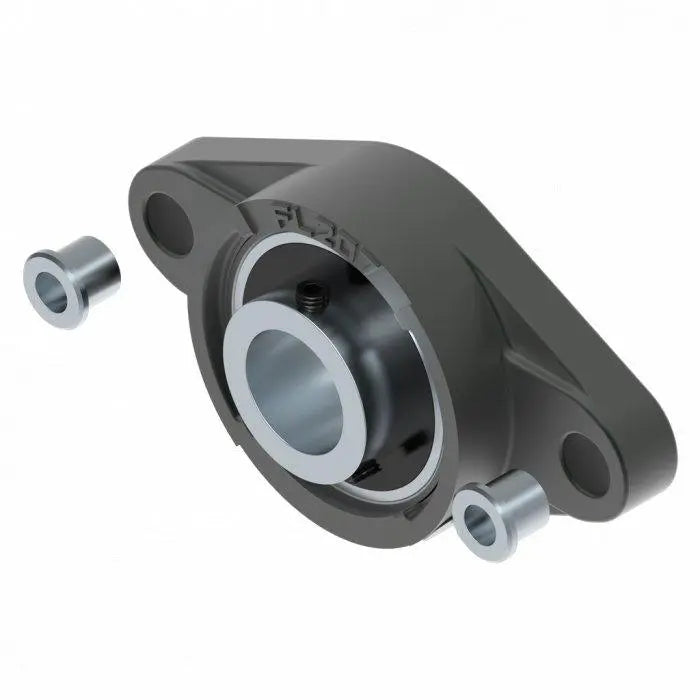

Ovaal Y-lagerblok | Lagerblok voor zware belasting | 1¼"-as | Gietijzer

Het ovale Y-lagerblok (art. 3553) is een uiterst belastbaar lager voor zware belasting voor grote industriedeuren vanaf 600 kg respectievelijk vanaf 42 m² en voor Sprint-deuren. Het massieve gietijzeren huis en het geïntegreerde lager voor zware belasting met smeernippel garanderen maximale stabiliteit en een duurzame, onderhoudsvriendelijke werking.

Technische gegevens

Artikelnr.:
3553
Type:
Y-lagerblok
Materiaal:
Gietijzer (voor zware belasting)
Lengte:
164 mm
Hoogte:
89 mm
Dikte:
44,5 mm
Asopname:
1¼" (31,75 mm)
Gewicht:
1,27 kg
Uitrusting:
Lagerblok voor zware belasting met smeernippel
Toepassingsgebied:
Grote deuren vanaf 600 kg / 42 m², Sprint-deuren

Voordelen & eigenschappen

  • Lagerblok voor zware belasting van massief gietijzer
  • Ideaal voor grote industriedeuren en Sprint-deuren
  • Met smeernippel → uitstekend na te smeren, lange levensduur
  • Geschikt voor 1¼"-assen → zeer hoge stabiliteit
  • Ovaal lagerhuis voor een optimale krachtverdeling
  • Uiterst belastbaar bij zeer frequent gebruik
  • Tormeister 24 kiest voor robuuste industriële onderdelen voor maximale veiligheid

Toepassing & montage

Het Y-lagerblok dient als aslager voor zware belasting in deurinstallaties met een zeer hoog gewicht of een groot deuroppervlak. Het wordt gebruikt om veerpakketten, aandrijvingen en asconstructies betrouwbaar te lageren en krachten veilig af te voeren.

Dankzij de smeernippel kan het lager in gemonteerde toestand worden onderhouden – een enorm voordeel voor grote industriehallen of Sprint-systemen die continu worden gebruikt.

Veiligheidsaanwijzing: Werkzaamheden aan assen voor zware belasting, veerpakketten en lagerpunten zijn uiterst veiligheidskritisch. Alleen gekwalificeerde technici mogen deze onderdelen monteren of onderhouden. Ongecontroleerde voorspanning kan levensgevaarlijk zijn!

Praktijkvoorbeeld

Bij een grote industriële sectionaaldeur met een totaalgewicht van meer dan 650 kg werd het Y-lagerblok 3553 als hoofdlagerpunt gebruikt. Na de vervanging liep de deur duidelijk rustiger en stabieler en was dankzij de mogelijkheid tot smering minder onderhoud nodig.

FAQ

Wanneer heb ik een Y-lagerblok nodig?

Bij deuren vanaf ≥600 kg, ≥42 m² of Sprint-deuren. Voor standaarddeuren is het overgedimensioneerd.

Kan het Y-lagerblok worden nagesmeerd?

Ja, er is een smeernippel geïntegreerd → zeer onderhoudsvriendelijk.

Welke assen passen?

Alle torsieassen van 1¼" (31,75 mm).

Bestel nu een Y-lagerblok

Bestel het ovaal gevormde Y-lagerblok 3553 – maximaal draagvermogen, de hoogste stabiliteit en industriële kwaliteit voor grote deurinstallaties.
