Produktdetails

Deze professionele schuifpoortaandrijvingsset is ideaal voor commerciële toepassingen met bijzonder zware poorten tot 1.100 kg. Uitgerust met een 400 V-AC motorreductor, CS 320 besturing in stalen behuizing en een tandwiel module 6 levert deze betrouwbare prestaties en maximale bedrijfsveiligheid.

Leveringsomvang:

  • Motorreductor SDO 05-8-45 E 400 V/3PH (AWG)
  • Tandwiel module 6 met 13 tanden

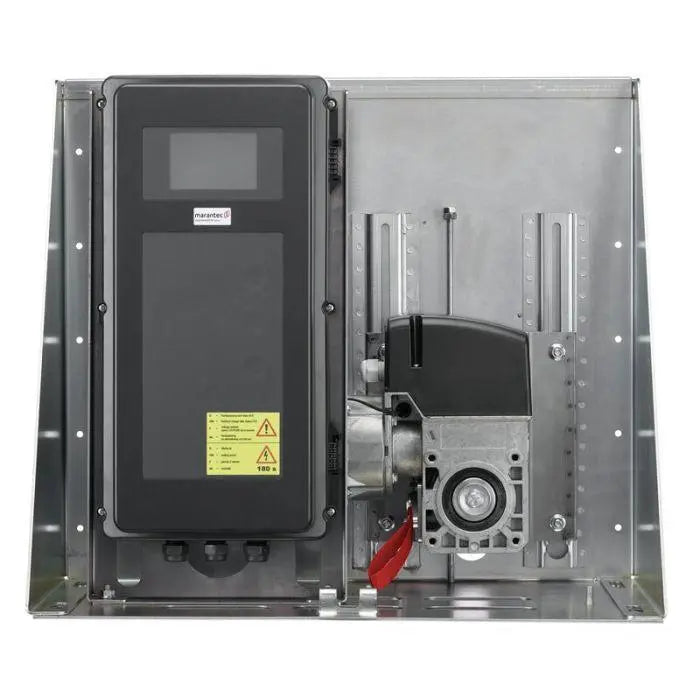

  • Besturing CS 320 in plaatstalen behuizing met LCD
  • CEE-aansluitkabel, hoofdschakelaar 400 V/16 A
  • Inductief signaaloverdrachtsysteem

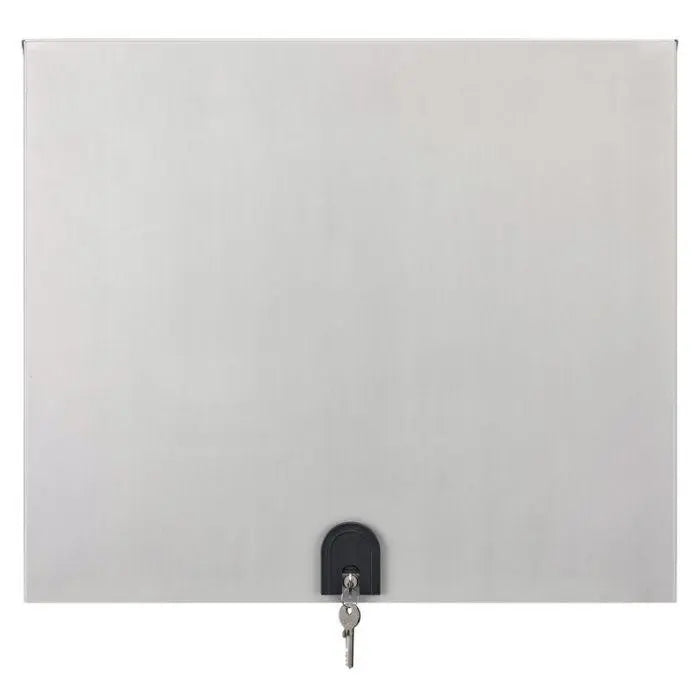

  • Voorgemonteerd met bodemconsole & montagemateriaal

Technische kenmerken:

  • Max. poortgewicht: 1.100 kg
  • Uitgaand koppel: 80 Nm
  • Bewegingssnelheid: 18 cm/s
  • Motorvermogen: 0,55 kW | Bedrijfsspanning: 400 V/3~
  • Eindpositiesysteem: Absolute encoder
  • Beschermingsgraad: IP54 (aandrijving) / IP65 (besturing)
  • Montage: in de fundering met noodontgrendeling

Besturing CS 320:

  • 4 relaisuitgangen met 44 functies, 2 ingangen met 27 functies
  • Programmeerbaar onderhoudsalarm & foutgeheugen
  • Drukknoppen op de printplaat + LCD-display met tekstweergave
  • Compatibel met veiligheidscomponenten (Opto, 8,2 kOhm, Radar)

Aansluiting & veiligheid:

  • CEE-stekker, aansluiting voor fotocellen, elektrisch slot, magneetrem
  • Insteekplaatsen voor radiomodule, weekschakelklok & draadloze veiligheidssignaaloverdracht
  • Voeding: 24 V-DC / 230 V-AC

Wettelijke voorschriften voor de installatie

Belangrijk: Voor 24 V- en 230 V-schuifpoortaandrijvingen is een risicoanalyse wettelijk verplicht.

  • Sluitkanten en doorgangen moeten actief worden beveiligd
  • Bij 230 V en 400 V is geen interne krachtuitschakeling aanwezig
  • Gebruik uitsluitend gecertificeerde veiligheidsvoorzieningen

Bestel nu bij Tormeister24!

Maximale prestaties voor industriële toepassingen – met de schuifpoortaandrijvingsset 1.100 kg en CS 320 besturing bent u uitstekend uitgerust.
