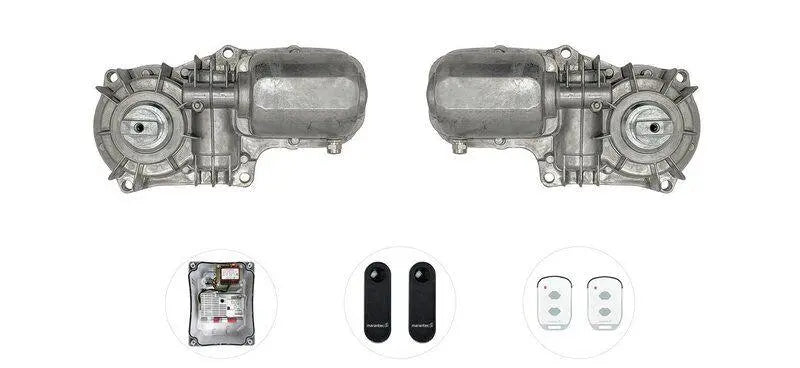

Marantec ondergrondse aandrijfset voor dubbele draaipoorten tot 3,5 m, inclusief 1 x handzender en 1 x eenrichtingslichtbarrière.

Leveringsomvang:

• Eerste en tweede motorunit zonder funderingsdoos, voorgebedraad, 1500 mm (2x1,5 en 3x0,5 mm² vereist)
• Externe besturingseenheid CBX20324H met geïntegreerde radio-ontvanger, 868 MHz bi-linked
• 2 digitale 572 Micro handzenders, 2 kanalen, 868 MHz bi-linked
• LS22 Eenrichtingslichtbarrière zonder kabel

Aandrijving – Kenmerken:

• Ingebouwde encoder voor maximale precisie
• Stroomafhankelijke obstakeldetectie – geen actieve randbeveiliging nodig (alleen voor aandrijvingen met encoder)
• Geïntegreerde mechanische OPEN- en SLUIT-stops
• Robuuste metalen versnellingsbak
• Zeer stil mechanisme
• Alle mechanische onderdelen zijn beschermd tegen weersinvloeden.
• Vergrendelbare ontgrendeling
• Compatibel met melkopzetbakken van andere fabrikanten (extra accessoires vereist).

Bediening – Functies:

• Stroomafhankelijke obstakeldetectie met omkering
• Zachte start/zachte stop/zachte loop
• Automatische invoerfunctie
• De doeltime-out en de waarschuwingstijd kunnen afzonderlijk worden geprogrammeerd.
• De verlichtingsduur is programmeerbaar en via radio in- en uitschakelbaar.
• Gedeeltelijke opening programmeerbaar
• De openings- en sluitsnelheid kunnen afzonderlijk worden geprogrammeerd.
• De openings- en sluitingssnelheden kunnen afzonderlijk worden geprogrammeerd.
• De soepel lopende OPEN- en SLUIT-posities kunnen afzonderlijk worden geprogrammeerd.
• Cyclusteller
• Programmeerbaar onderhoudsinterval
• Foutmelding
• Eenvoudige resetfunctie (volledige reset)

Bediening – Bediening:

• Dezelfde programmeerlogica voor alle controllers - CBX102B, CBX10224 en CBX20224
• 2 menu's: eenvoudig en geavanceerd – voor eenvoudige programmering, maar met een installatie die volledig naar eigen wens kan worden aangepast.
• Programmeren en statusweergave via LED-display

Bediening – Instellen en aansluiten:

• Geïntegreerde bi-linked radio-ontvanger 868 MHz
• Aansluiting (conventioneel) voor drukknop
• Aansluiting (conventioneel) voor 4-draads lichtscherm OPEN en SLUITEN
• Aansluiting (conventioneel) voor stopcirkel
• Aansluiting (conventioneel) voor 8,2 kOhm contactstrip
• Aansluiting (conventioneel) voor 24 V DC signaallamp
• Aansluiting (conventioneel) voor 12 V AC elektrisch slot
• Batterijback-uppoort
• Uitgang 24 V DC, max. 250 mA
• Productbeschrijvingsgegevens
  Radiofrequentie 868 MHz

  bi-linked draadloze technologie

  Aantal poortvleugels: 2-vleugelig
  Elektrische gegevens
  Stroomvoorziening ter plaatse 230 V/1~/50/60 Hz
  Comfort UN3224E
  Productbeschrijvingsgegevens
  Aansluitingstype : conventioneel

  Continu geluidsdrukniveau (max.) [dB(A)] 70

  Encoder Ja

  Beschermingsklasse IP67
  Toepassingsgebied
  Breedte van het poortblad (max.) [m] 3,5

  Gewicht van het poortblad (max.) [kg] 600

  Maximale helling [%] 0

  Temperatuur (min./max.) [°C] -20/55
  Prestatiegegevens
  Uitgangskoppel [Nm] 250

  Bedrijfsmodus (bedrijfsduur) S2 - 8 min

  Openingshoek (max.) [°] 90

  Motorvermogen [kW] 0,12
  Elektrische gegevens
  Bedrijfsspanning [V] 24 V-DC

  Bedrijfsspanning : gelijkstroom

  Motorspanning [V] 24 V-DC

  Nominale stroomsterkte [A] 5
  Afmetingen en gewichten
  Gewicht [kg] 10,8

  Afmetingen (BxHxD) [mm] 346x160x412

  Afmetingen (B x H x D min/D max) [mm] 346 x 160 x 412/412
  CBX20324H
  Productbeschrijvingsgegevens
  Radiofrequentie 868 MHz

  bi-linked draadloze technologie
  Toepassingsgebied
  Temperatuur (min./max.) [°C] -20/55
  Elektrische gegevens
  Stroomvoorziening ter plaatse 230 V/1~/50 Hz 230 V/1~/60 Hz

  Bedrijfsspanning [V] 24 V-DC

  Maximale belasting (kW) 0,28

  Motorspanning [V] 24 V-DC

  Stuurspanning [V] 24 V-DC
