Marantec set sectionaaldeuren tot 20 m², 230 V AC motor, 60 Nm, 24 min-1, AWG, met CS 320 lastschakelaarbesturing

Geschikt voor sectionaaldeuren met veerbalans tot 20 m², 230 V AC-motor, 60 Nm, 24 min-1, AWG, met CS 320 lastschakelaar.

Leveringsomvang:

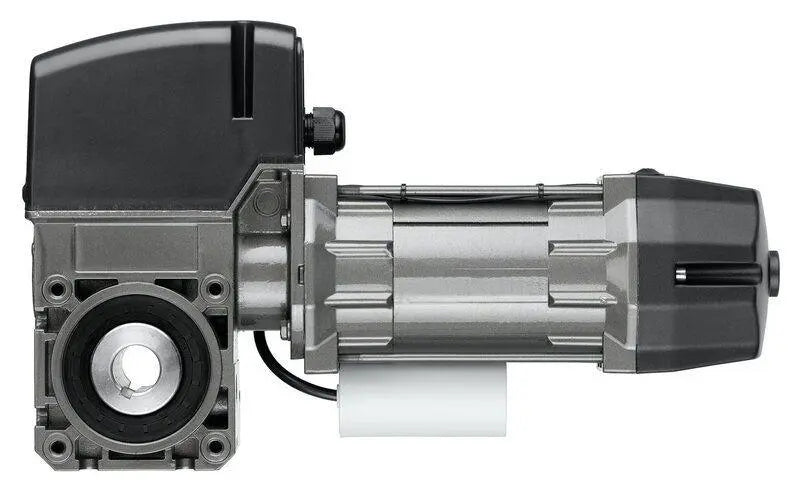

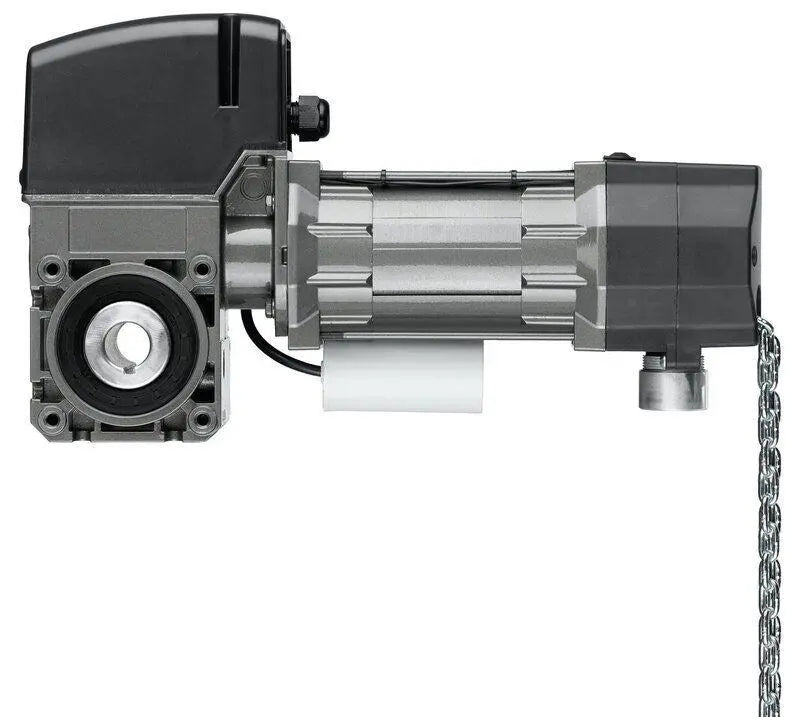

• Aandrijving STAW 1-6-24 E-KE 230 V/1~ AWG 25,4 mm met 1000 mm haspelketting
• CS 320 400 V/3~ besturingseenheid in CS standaard behuizing met 3-weg drukknop en LCD-display in het deksel, aansluitkabel met 5-polige rode CEE-stekker
• Kabelset met klemmenblokken en kabelwartels in besturingseenheid en aandrijving, 7000 mm
• Hengelketting: 8.000 mm, met 2 kettingstoppers
• Koppelsteun 1 L-vormig
• STA standaard accessoiretas
• Spiraalkabel 5x0,25 mm² met montagebeugel, kabelwartels, klemmenblokken voor de besturingseenheid en stekker voor de aansluitdoos van het poortblad, 3.000 mm uitgerold / 800-3.200 mm rollengte
• Deuraansluitdoos met printplaat, opening voor spiraalkabel en 4 kabeldoorvoeren
• Fotocelsensor van het F-type, zender 10.500 mm/ontvanger 1.000 mm met 2 afstandhouders van het F-type 11/22 mm

Aandrijving – Kenmerken:

• Er zijn twee versies beschikbaar: STAW externe besturing en STAWC geïntegreerde besturing.
• Behuizing van gegoten aluminium, gewalste wormas en dubbel wormaslager.
• Noodbediening via noodhandzwengel (KU), noodhandketting (KE), noodontgrendeling (E), noodontgrendeling met veerretour (E-FR) of onderhoudsontgrendeling met noodhandketting (E-KE)
• Onderhoudsrelease optioneel
• Eenvoudige ombouw van crankstel naar kettingaandrijving
• Standaard holle as van 25,4 mm, speciale holle assen op aanvraag.
• Voeding: 230 V/1~/50 Hz
• Thermische beveiliging in de motorwikkeling
• Steekconnectoren
• Eindpositie instellen via elektronische absolute encoder (AWG) of mechanische eindschakelaars (MEC)
• Versie met externe besturing, compatibel met een uitgebreid besturingsprogramma. Voeding: 230 V/1~, frequentie: 50/60 Hz, stuurspanning: 24 V DC
• Speciale uitvoeringen, zoals met andere spanningen en frequenties, hogere beschermingswaarden en holle asdiameters, zijn op aanvraag verkrijgbaar.
• Geschikte olie en een elektrische verwarming zijn op aanvraag beschikbaar voor temperaturen onder -20 °C.
• Verhoogd maximaal aantal cycli per uur en verminderd aandrijfgeluid door de toevoeging van twee condensatoren. (Aangeduid met "CD")

Bediening – Functies:

• 4 programmeerbare relaisuitgangen met 44 functies
• 2 programmeerbare ingangen met 27 functies
• De draairichting wijzigen via een knop/display op de printplaat.
• Tussenliggende positie programmeerbaar (alleen met AWG)
• Instelbare krachtbegrenzer in de opwaartse richting (alleen met AWG)
• Bewaking en detectie van de draairichting (alleen met AWG)
• Geïntegreerde poortteller
• Programmeerbaar onderhoudsalarm (beveiligd met pincode)
• Geïntegreerd foutgeheugen (waarin alle foutmeldingen worden uitgelezen, inclusief frequentie en cyclus van de laatste keer dat ze optraden) alleen met LCD-monitor

Bediening – Eindpositie instellen:

• Via mechanische eindschakelaars (MEC) en/of absolute encoders (AWG)
• De instellingen kunnen worden aangepast via knoppen op de printplaat of via een aansluitbaar LCD-scherm.

Bediening – Bediening:

• PCB-drukknoppen en LED's voor statusindicatie (standaard)
• Insteekbaar LCD-scherm met weergave van platte tekst
• Navigatie met 3 knoppen/status- en diagnostische berichten

Bediening – Instellen en aansluiten:

• Schakelbare transformator van 230 V/1~/3~ naar 400 V/3~
• Kortsluitingsveilige laagspanning
• Toetsenbord met verlicht deksel (nachtlampje)
• Behuizingsbescherming voor printplaat
• Verstelbare, voorgemonteerde muurbeugels
• Aansluiting voor elementen van het veiligheidscircuit
• Aansluiting voor randbeveiliging (optisch, 8,2 kOhm, drukgolfstrip of lichtscherm) in de sluitrichting.
• Aansluiting voor randbeveiliging (8,2 kOhm en opto) in de richting omhoog
• Aansluiting voor 2 lichtschermen (2-draads, relais, NPN, PNP) met/zonder testen
• Aansluiting voor loopdeur en kabelschakelaar PL c Cat. 2 (8,2 kOhm) met testen volgens EN 12453:2017
• Aansluiting voor 2 lichtrastersystemen met/zonder testen
• Aansluiting voor radardetectie
• Interface voor het aansluiten van een frequentieomvormer
• Interface voor het aansluiten van uitbreidingsmodules
• Sloten voor radiomodule en weektimer
• Sleuf voor een 2-kanaals radiotransmissiesysteem voor draadloze signaaloverdracht vanuit een randafsluitingssysteem en/of veiligheidscircuit.
• Magnetische rembediening via relaisuitgang
• Voor aandrijvingen met extern geschakelde remmen wordt een extra rembewakingsmodule (BWM1) geïnstalleerd.
• Voeding voor externe apparaten (24 V-DC/500 mA en 230 V-AC/1 A)

Bediening – Optioneel:

• LCD-monitor met weergave van platte tekst
• MS-Bus uitbreidingsmodule voor tegemoetkomend verkeer
• MS-Bus uitbreidingsmodule met pull-in beveiliging
• Geïntegreerde hoofdschakelaar
• Op maat gemaakte dekselfolies
• Bedieningseenheid in stalen kast
• Een tweede CS 320 kan in DUO-modus worden aangesloten via MS-BUS.
• Productbeschrijvingsgegevens
  Aansluitingstype: insteekbaar

  Rembediening zonder rem

  Continu geluidsdrukniveau (max.) [dB(A)] 70

  Eindpositiesysteem absolute encoder

  Geïntegreerde veiligheidsvoorziening: Nee

  Versnellingsbak met gerolde wormas en dubbele lagers.

  Noodbediening en onderhoudsontgrendeling met noodhandketting (E-KE)

  Beschermingsklasse IP65

  Besturingstype: extern

  Overbelastingsbeveiliging , thermische beveiliging 140 °C

  Remtype zonder rem
  Toepassingsgebied
  Doelgebied (max.) [m²] 20

  Temperatuur (min./max.) [°C] -20/60
  Prestatiegegevens
  Uitgangskoppel [Nm] 60

  Uitvoersnelheid [1/min] 24

  Houdkoppel (min.) [Nm] 600

  Uitgangstoerental (max.)** 20

  Aantal cycli per uur (max.)* 8

  Motorvermogen [kW] 0,37
  Elektrische gegevens
  Beveiliging ter plaatse (netvoeding 230 V /1~) [A] 16

  Bedrijfsspanning [V] 230 V/1~

  Bedrijfsspanning : wisselstroom

  Nominale frequentie [Hz] 50

  Nominale stroomsterkte [A] 6,2

  Stuurspanning [V] 24 V-DC
  Afmetingen en gewichten
  Gewicht [kg] 15

  Afmeting A [mm] 245

  Afmeting A1 [mm] 55

  Afmeting B [mm] 104

  Afmeting C [mm] 369

  Afmeting C1 [mm] 55

  Schachtdiameter [mm] 25,4

  Asbevestiging (optioneel) [mm] 25 30 31,75 32 mm Zeskant (HEX) 35
  CS 320 2,2 kW
  Productbeschrijvingsgegevens
  CS-standaard behuizingstype

  Beschermingsklasse IP65

  Schermtype: LCD

  Hoofdschakelaar in de bedieningskap zonder hoofdschakelaar

  Drukknop in de bedieningskap van de elektronische 3-weg drukknop CS

  Noodstop in de bedieningskap zonder noodstop

  Functieschakelaar in de bedieningskap zonder functieschakelaar

  Stroomstekker Schuko-stekker type F
  Toepassingsgebied
  Temperatuur (min./max.) [°C] -10/45
  Prestatiegegevens
  Bedrijfsmodus (besturing): Doodmanstand
  Elektrische gegevens
  Beveiliging ter plaatse (netvoeding 230 V /1~) [A] 10

  Stroomvoorziening ter plaatse 230 V/1~/50 Hz

  Maximale belasting (kW) 2,2

  Schakelstroom (max.) [A] 8

  Stuurspanning [V] 24 V-DC
  Afmetingen en gewichten
  Afmetingen (B x H x D) [mm] 215 x 275 x 190
