Marantec set sectionaaldeuren tot 30 m² (50 Hz), 230 V AC motor, 80 Nm, 45 min-1, AWG, met frequentieomvormer CS 320 FU

Instelbaar voor sectionaaldeuren met veerbalans tot 20 m² (87 Hz) of 30 m² (50 Hz), 230 V AC-motor, 80 Nm, 45 min-1, AWG, met frequentieomvormer CS 320 FU

Leveringsomvang:

• Aandrijfkabel STAI 1-8-45 FU-I 230 V/3~ AWG 25,4 mm
• CS 320 FU-I 0,75 kW 230 V/3~ regelunit in CS standaard behuizing met 3-weg drukknop en LCD-display, aansluitkabel met Schuko-stekker
• Kabelset met klemmenblokken en kabelwartels in besturingseenheid en aandrijving, 11.000 mm
• Spiraalkabel 5x0,25 mm² met montagebeugel, kabelwartels, klemmenblokken voor de besturingseenheid en stekker voor de aansluitdoos van het poortblad, 1600 mm uitgerold / 800-3200 mm rollengte
• Deuraansluitdoos met printplaat, opening voor spiraalkabel en 4 kabeldoorvoeren
• Fotocelsensor van het F-type, zender 10.500 mm/ontvanger 1.000 mm met 2 afstandhouders van het F-type 11/22 mm

Aandrijving – Kenmerken:

• Behuizing van gegoten aluminium, gewalste wormas en dubbel wormaslager.
• Noodbediening via ontgrendelingsmechanisme op de geleider van de aandrijfrail
• Voeding: 230/400 V/3~/50 Hz
• Thermische beveiliging in de motorwikkeling
• Voor poortsystemen met een bovengemiddeld aantal schakelhandelingen moet een aandrijving met een verhoogde motorduurcyclus (HD) worden gekozen.
• Steekconnectoren
• Eindpositie instellen via elektronische absolute encoder (AWG) of mechanische eindschakelaars (MEC)
• Versie met externe besturing, compatibel met een uitgebreid besturingsprogramma. Voeding: 230/400 V/3~, frequentie: 50/60 Hz, stuurspanning: 24 V DC
• Het verhogen van de uitgangssnelheid (werking met een frequentieomvormer) verlaagt het uitgangskoppel. In dit geval resulteert een verhoging van de uitgangssnelheid met 10% in een verlaging van het uitgangskoppel met 5%.
• De soft-start- en soft-stoptechnologie zorgt voor een langere levensduur van het poortsysteem, omdat het poortmechanisme minder wordt belast. Dit verlaagt de reparatiekosten.
• Speciale uitvoeringen, zoals met andere spanningen en frequenties, uitgangssnelheden en hogere beveiligingswaarden, zijn op aanvraag verkrijgbaar.
• Montage- en installatieonderdelen beschikbaar
• Geschikte olie en een elektrische verwarming zijn op aanvraag beschikbaar voor temperaturen onder -20 °C.

Bediening – Functies:

• Snelheidsonafhankelijke aansturing van poorten
• De begin- en eindsnelheid kunnen voor beide rijrichtingen afzonderlijk worden ingesteld.
• Daarnaast kan een tweede maximumsnelheid in de rijrichting worden ingesteld.
• De acceleratie- en deceleratietijden zijn instelbaar voor beide richtingen.
• De acceleratie- en deceleratietijden voor het activeren van het rijcommando, het stopcommando, de randbeveiliging en de lichtbarrière kunnen elk afzonderlijk worden ingesteld.
• Vrij selecteerbare rempunten/instelbare remvertraging
• Instelbare prestatiewaarden om aan de motor aan te passen.
• 4 programmeerbare relaisuitgangen met 44 functies
• 2 programmeerbare ingangen met 27 functies
• Bewaking en detectie van de draairichting (alleen met AWG)
• Geïntegreerde poortteller
• Programmeerbaar onderhoudsalarm (beveiligd met pincode)
• Geïntegreerd foutgeheugen (waarin alle foutmeldingen worden uitgelezen, inclusief frequentie en cyclus van de laatste keer dat ze optraden) alleen met LCD-monitor
• De draairichting wijzigen via een knop/display op de printplaat.
• Instelbare krachtbegrenzer in de opwaartse richting (alleen met AWG)
• Tussenliggende positie programmeerbaar (alleen met AWG)

Bediening – Eindpositie instellen:

• Via mechanische eindschakelaars (MEC) en/of absolute encoders (AWG)
• Instellingen via LCD-monitor

Bediening – Bediening:

• PCB-drukknoppen en LED's voor statusindicatie (standaard)
• Insteekbaar LCD-scherm met weergave van platte tekst
• Navigatie met 3 knoppen/status- en diagnostische berichten

Bediening – Instellen en aansluiten:

• Kortsluitingsveilige laagspanning
• Voeding voor externe apparaten (24 V-DC/500 mA en 230 V-AC/1 A)
• Toetsenbord met verlicht deksel (nachtlampje)
• Behuizingsbescherming voor printplaat
• Aansluiting voor elementen van het veiligheidscircuit
• Aansluiting voor randbeveiliging (optisch, 8,2 kOhm, drukgolfstrip of lichtscherm) in de sluitrichting.
• Aansluiting voor randbeveiliging (8,2 kOhm en opto) in de richting omhoog
• Aansluiting voor 2 lichtschermen (2-draads, relais, NPN, PNP) met/zonder testen
• Interface voor het aansluiten van uitbreidingsmodules
• Sloten voor radiomodule en weektimer
• Sleuf voor een 2-kanaals radiotransmissiesysteem voor draadloze signaaloverdracht vanuit een randafsluitingssysteem en/of veiligheidscircuit.
• Magnetische rembediening via relaisuitgang
• Voor aandrijvingen met extern geschakelde remmen wordt een extra rembewakingsmodule (BWM1) geïnstalleerd.
• Interface voor het aansluiten van een frequentieomvormer
• Schakelbare transformator van 230 V/1~/3~ naar 400 V/3~
• Insteekbaar LCD-scherm met weergave van platte tekst

Bediening – Optioneel:

• Op maat gemaakte dekselfolies
• Frequentieomvormer geïntegreerd in de aandrijving (versie FU-I zonder rem, slechts 0,75 kW)
• Productbeschrijvingsgegevens
  Aansluitingstype: insteekbaar

  Rembediening zonder rem

  Continu geluidsdrukniveau (max.) [dB(A)] 70

  Eindpositiesysteem absolute waarde zender

  Geïntegreerde veiligheidsvoorziening: Nee

  Versnellingsbak met gerolde wormas en dubbele lagers.

  Noodoperatie zonder noodoperatie

  Beschermingsklasse IP54

  Besturingstype: extern

  Overbelastingsbeveiliging , thermische beveiliging 140 °C

  Remtype zonder rem
  Toepassingsgebied
  Temperatuur (min./max.) [°C] -20/60

  Werking met CS 320 FU (frequentieomvormer 230 V/1~) 0,75 kW

  Poortoppervlakte bij 50 Hz (max.) [m²] 30

  Poortoppervlakte bij 87 Hz (max.) [m²] 20
  Prestatiegegevens
  Uitgangskoppel bij 50 Hz [Nm] 80

  Uitgangskoppel bij 87 Hz [Nm] 56

  Uitgangssnelheid bij 50 Hz [rpm] 45

  Uitgangssnelheid bij 87 Hz [rpm] 78

  Houdkoppel (min.) [Nm] 600

  Loopsnelheid (max.) [cm/s] 15

  Uitgangstoerental (max.)** 40

  Aantal cycli per uur (max.)* 25

  Motorvermogen [kW] 0,55
  Elektrische gegevens
  Bedrijfsspanning [V] 230 V/3~

  Bedrijfsspanningstype : driefasen

  Motorspanning [V] 230 V/3~

  Nominale frequentie [Hz] 50

  Stuurspanning [V] 24 V-DC

  Nominale stroomsterkte bij 230 V/3~ [A] 3,00

  Beveiliging ter plaatse (werking van de frequentieomvormer 230V/1~) [A] 16
  Afmetingen en gewichten
  Gewicht [kg] 18

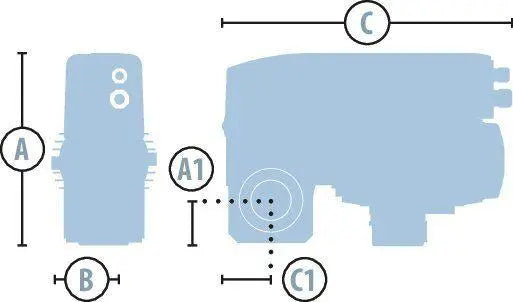

  Afmeting A [mm] 245

  Afmeting A1 [mm] 55

  Afmeting B [mm] 136

  Afmeting C [mm] 336

  Afmeting C1 [mm] 55

  Schachtdiameter [mm] 25,4

  Asbevestiging (optioneel) [mm] geen
  CS 320 FU-I 0,75 kW
  Productbeschrijvingsgegevens
  Type frequentieomvormer : interne frequentieomvormer

  CS-Combi woningtype

  Beschermingsklasse IP65

  Schermtype: LCD

  Hoofdschakelaar in de bedieningskap zonder hoofdschakelaar

  Drukknop in de bedieningskap van de elektronische 3-weg drukknop CS

  Noodstop in de bedieningskap zonder noodstop

  Functieschakelaar in de bedieningskap zonder functieschakelaar

  Stroomstekker Schuko-stekker type F
  Toepassingsgebied
  Temperatuur (min./max.) [°C] -10/45
  Prestatiegegevens
  Uitgangsvermogen [kW] 0,75
  Elektrische gegevens
  Uitgangsspanning [V] 230 V/1~

  Uitgangsstroom [A] 4.1

  Stroomvoorziening ter plaatse 230 V/1~/50 Hz

  Ingangsspanning [V] 230 V/1~

  Ingangsstroom [A] 10

  Maximale belastbaarheid (kW) 0,75

  Schakelstroom (max.) [A] 4.1

  Stuurspanning [V] 24 V-DC
  Afmetingen en gewichten
  Gewicht [kg] 1,8

  Afmetingen (B x H x D) [mm] 245 x 455 x 190
