Marantec set sectionaaldeuren tot 30 m², 230 V AC motor, 110 Nm, 24 min-1, AWG, met CS 320 FU frequentieomvormerbesturing

Set voor veergecompenseerde sectionaaldeuren tot 20 m² (87 Hz) of 30 m² (50 Hz), 230 V-AC motor, 110 Nm, 24 min-1, AWG, met frequentieomvormerbesturing CS 320 FU

Leveringsomvang:

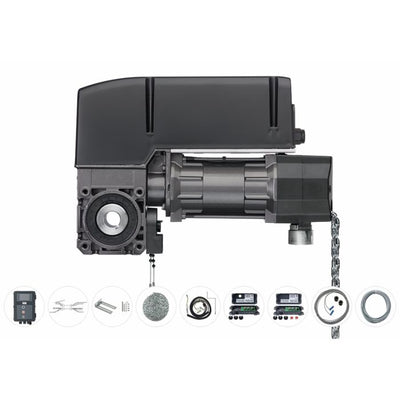

• Aandrijving STA 1-11-24 E-KE 230 V/1~ FU/I AWG 25,4 mm met 1.000 mm ketting
• Besturing CS 320 FU/I 230V/1PH in CS-standaardbehuizing met 3-voudige drukknop en LC-display in deksel, aansluitkabel met Schuko-stekker type F
• Kabelset met aansluitklemmen en kabeldoorvoeren in besturing en aandrijving, 7.000 mm
• Ketting: 11.000 mm, met 2 kettingsloten
• Koppelsteun 1 L-vorm
• Accessoiretas STA Standaard
• Spiraalkabel 5x0,25 mm² met montagebeugel, kabelwartels, aansluitklemmen voor de besturing en stekker voor de deurblad-aansluitdoos, 1.600 mm ongespiraliseerd/800-3.200 mm spiraallengte
• Deurblad-aansluitdoos met printplaat, opening voor spiraalkabel en 4 kabeldoorvoeren
• Deurblad-verbindingsdoos met printplaat met aansluitingen voor conventionele veiligheidselementen, IP54, zonder dekselopening voor spiraalkabel
• Verbindingskabel voor het verbinden van 2 deurblad-aansluitdozen, 10 m
• F-lichtscherm zender 10.500 mm/ontvanger 1.000 mm met 2 F-afstandsbussen 11/22 mm

Aandrijving – Kenmerken:

• Aluminium gegoten behuizing, gerolde wormas en dubbele wormaslagering
• Noodbediening via noodhandkruk (KU), noodhandketting (KE), noodontgrendeling (E), noodontgrendeling met veerteruggang (E-FR) of onderhoudsontgrendeling met noodhandketting (E-KE)
• Onderhoudsontgrendeling optioneel
• Eenvoudige ombouw van kruk naar ketting
• Holle as 25,4 mm als standaard, speciale holle as op aanvraag
• Voeding: 230 V/1~/50 Hz
• Thermische beveiliging in de motorwikkeling
• Voor deurinstallaties met bovengemiddeld aantal schakelingen moet een aandrijving met verhoogde motorinschakelduur (HD) worden gekozen.
• Steekbare aansluitingen (aan besturingszijde)
• Eindstandinstelling via elektronische absolute waardegever (AWG) of mechanische eindschakelaars (MEC)
• Uitvoering met geïntegreerde frequentieomvormer en externe besturing. Voeding: 230 V/1~, Frequentie: 50/60 Hz, Besturingsspanning: 24 V-DC
• De soft-start- en soft-stop-technologie zorgt voor een langere levensduur van de deurinstallatie, omdat de deurenmechaniek minder wordt belast. Hierdoor worden de reparatiekosten verminderd.
• Speciale uitvoeringen zoals andere spanningen en frequenties, hogere beschermingsgraden en holle as-Ø op aanvraag
• Bij verhoging van het uitgaande toerental (werking met frequentieomvormer) vermindert het uitgaande koppel. In dit geval geldt: Een verhoging van het uitgaande toerental met 10% veroorzaakt een vermindering van het uitgaande koppel met 5%.
• Voor temperatuurbereiken onder -20 °C is geschikte olie en elektrische verwarming op aanvraag verkrijgbaar

Besturing – Functies:

• Toerentalonafhankelijke aansturing van deuren
• Start- en eindtoerental voor beide looprichtingen afzonderlijk instelbaar
• Extra 2e eindtoerental in looprichting DICHT instelbaar
• Versnellings- en vertragingstijden voor beide richtingen instelbaar
• Versnellings- en vertragingstijden voor de bediening van rijopdracht, stopopdracht, sluitkantbeveiliging en lichtscherm afzonderlijk instelbaar
• Rempunten vrij te kiezen/instelbare remvertraging
• Instelbare vermogenswaarden voor aanpassing aan de motor
• 4 programmeerbare relaisuitgangen met 44 functies
• 2 programmeerbare ingangen met 27 functies
• Draairichtingsbewaking en -herkenning (alleen met AWG)
• Geïntegreerde deurlopteller
• Programmeerbaar onderhoudsalarm (PIN-code beveiligd)
• Geïntegreerd foutgeheugen (uitlezen van alle foutmeldingen met opgave van frequentie en cyclus van de laatste keer dat deze voorkwam) alleen met LCD-monitor
• Wijziging van de draairichting via printplaattoets/display
• Instelbare krachtbegrenzing in OPEN-richting (alleen met AWG)
• Middenstand programmeerbaar (alleen met AWG)

Besturing – Eindstandinstelling:

• Via mechanische eindschakelaars (MEC) en/of via absolute waardegever (AWG)
• Instelling via LC-monitor

Besturing – Bediening:

• Printplaattoetsen en LED's voor statusmelding (standaard)
• Steekbaar LC-display met tekstweergave
• 3-toetsennavigatie/status- en diagnosemeldingen

Besturing – Opbouw en aansluiting:

• Kortsluitvaste laagspanning
• Voeding voor externe apparaten (24 V-DC/500 mA en 230 V-AC/1 A)
• Verlicht toetsenpaneel in deksel (nachtverlichting)
• Behuizingsbescherming voor printplaat
• Instelbare, voorgemonteerde wandhouders
• Aansluiting voor elementen van het veiligheidscircuit
• Aansluiting voor sluitkantbeveiliging (Opto, 8,2 kOhm, drukgolflijst of voorlopend lichtscherm) in DICHT-richting
• Aansluiting voor sluitkantbeveiliging (8,2 kOhm en Opto) in OPEN-richting
• Aansluiting voor 2 lichtschermen (2-draads, relais, NPN, PNP) met/zonder test
• Aansluiting voor poortdeur- en slappe kabel schakelaar PL c Kat. 2 (8,2 kOhm) met test conform EN 12453:2017
• Aansluiting voor 2 lichtroostersystemen met/zonder test
• Interface voor aansluiting van uitbreidingsmodules
• Slots voor draadloze module en weektijdschakelklok
• Slot voor 2-kanaals draadloos transmissiesysteem voor draadloze signaaloverdracht van sluitkantsysteem en/of veiligheidscircuit
• Aansturing van de magneetrem via relaisuitgang
• Voor aandrijvingen met extern geschakelde rem wordt bovendien een rembewakingsmodule ingebouwd (BWM1)
• Interface voor aansluiting van een frequentieomvormer
• Omschakelbare transformator van 230 V/1~/3~ naar 400 V/3~
• Steekbaar LC-display met tekstweergave

Besturing – Optioneel:

• MS-Bus uitbreidingsmodule tegenverkeersregeling
• MS-Bus uitbreidingsmodule beveiliging tegen intrekken
• Geïntegreerde hoofdschakelaar
• Individuele dekselfolies
• Frequentieomvormer geïntegreerd in de aandrijving (versie FU-I zonder rem, slechts 0,75 kW)
• Besturing in stalen kast
• Productbeschrijvende gegevens
  Aansluittypeconventioneel

  Rembedieningzonder rem

  Continu geluidsdrukniveau (max.) [dB(A)]70

  EindpositiesysteemAbsolute encoder

  Vangapparaat geïntegreerdNee

  Transmissiegerolde wormas dubbel gelagerde wormas

  NoodbedieningOnderhoudsontgrendeling met noodhandketting (E-KE)

  BeschermingsklasseIP54

  Type besturingextern

  OverbelastingsbeveiligingThermische beveiliging 140 °C

  Remtypezonder rem
  Toepassingsgebied
  Temperatuur (min./max.) [°C]-20/60

  Werking met CS 320 FU (frequentieomvormer 230 V/1~)0,75 kW

  Deuroppervlak bij 50 Hz (max.) [m²]45

  Deuroppervlak bij 87 Hz (max.) [m²]30
  Prestatiegegevens
  Uitgaand koppel bij 50 Hz [Nm]110

  Uitgaand koppel bij 87 Hz [Nm]77

  Uitgaand toerental bij 50 Hz [1/min]24

  Uitgaand toerental bij 87 Hz [1/min]42

  Houdkoppel (min.) [Nm]600

  Omwentelingen uitgaand (max.)**20

  Cycli per uur (max.)*20

  Motorvermogen [kW]0,55
  Elektrische gegevens
  Bedrijfsspanning [V]230 V/1~

  Type bedrijfsspanningWisselstroom

  Arbeidsfactor cos phi0,62

  Motorspanning [V]230 V/3~

  Nominale frequentie [Hz]50

  Stuurspanning [V]12-24 V-DC

  Nominale stroom bij 230 V/3~ [A]4,20

  Zekering aan de installatiezijde (FU-werking 230V/1~) [A]16
  Afmetingen en gewichten
  Gewicht [kg]16

  Afmeting A [mm]278

  Afmeting A1 [mm]55

  Afmeting B [mm]104

  Afmeting C [mm]409

  Afmeting C1 [mm]55

  Asopname [mm]25,4

  Asopname (optioneel) [mm]25 30 31,75 32 mm zeskant (HEX) 35
  CS 320 FU-I 0,75 kW
  Productbeschrijvende gegevens
  Type frequentieomvormerinterne frequentieomvormer

  Type behuizingCS-standaard

  BeschermingsklasseIP65

  Type displayLCD

  Hoofdschakelaar in deksel besturingzonder hoofdschakelaar

  Drukknop in deksel besturingelektronische 3-voudige drukknop CS

  Noodstop in deksel besturingzonder noodstop

  Functieschakelaar in deksel besturingzonder functieschakelaar

  NetstekkerSchuko-stekker type F
  Toepassingsgebied
  Temperatuur (min./max.) [°C]-10/45
  Prestatiegegevens
  Uitgangsvermogen [kW]0,75
  Elektrische gegevens
  Uitgangsspanning [V]230 V/1~

  Uitgangsstroom [A]4,1

  Bouwkundige voeding230 V/1~/50 Hz

  Ingangsspanning [V]230 V/1~

  Ingangsstroom [A]10

  Belastbaarheid vermogen (max.) [kW]0,75

  Schakelstroom (max.) [A]4,1

  Stuurspanning [V]24 V-DC
  Afmetingen en gewichten
  Gewicht [kg]1,8

  Afmetingen (BxHxD) [mm]215x275x190
