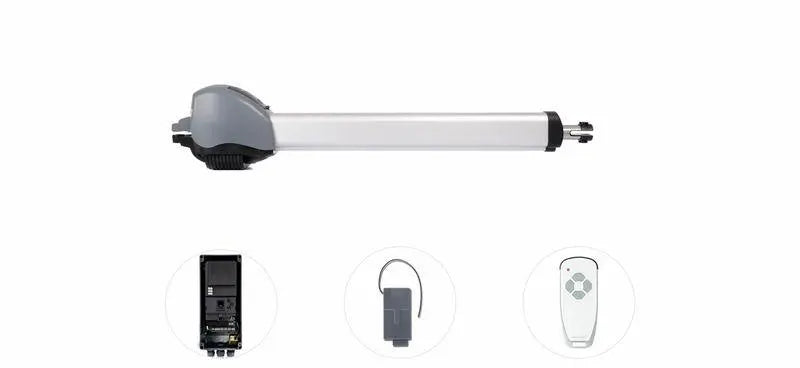

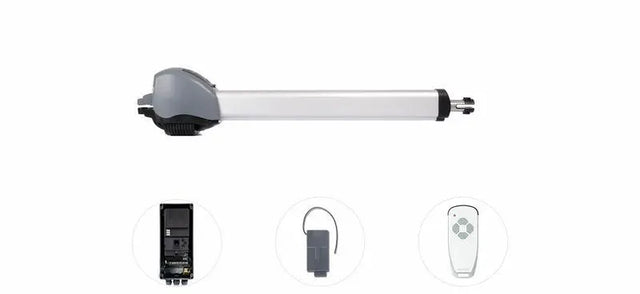

Marantec set voor enkelvleugelige draaipoorten tot 3,5 m inclusief 1 x afstandsbediening

Leveringsomvang:

• Motorunit, voorgebedraad 6x0,75 mm² 1500 mm
• Externe bediening x.52
• Digitale 921 module-ontvanger, 868 MHz bi-linked
• Digitale 564 Mini Handheld Transmitter 4-kanaals, 868 MHz bi-linked
• Poort- en pilaarhoeken
• Montagemateriaal

Aandrijving – Kenmerken:

• Stroomafhankelijke obstakeldetectie – geen actieve randbeveiliging nodig.
• DC-motor: Zachte start en stop beschermen de poort; afzonderlijk instelbare openings- en sluitsnelheden maken snel openen en sluiten volgens de normen mogelijk.
• De eindpositie kan direct op de controller worden ingesteld.
• Referentiepunttechniek
• Zeer stil mechanisme
• Alle mechanische onderdelen zijn beschermd tegen weersinvloeden.
• Stabiele en UV-bestendige kunststof behuizing
• Poort- en pilaarbeugels voor eenvoudige motormontage
• Vergrendelbare ontgrendeling

Bediening – Functies:

• Energiebesparende technologie
• Zachte start/zachte stop/zachte loop
• Elektronische vertragingsbeveiliging
• Antiblokkeerbeveiliging
• Looptijdlimiet
• Automatische invoerfunctie (alleen bruikbaar in combinatie met een lichtscherm)
• De doeltime-out en de waarschuwingstijd kunnen afzonderlijk worden geprogrammeerd.
• De verlichtingsduur is programmeerbaar en via radio in- en uitschakelbaar.
• De automatische uitschakelfuncties OPEN en CLOSE kunnen afzonderlijk worden geprogrammeerd.
• Gedeeltelijke opening programmeerbaar
• Programmeerbare voetgangerspoortfunctie voor dubbele poorten
• De openings- en sluitsnelheid kunnen afzonderlijk worden geprogrammeerd.
• De soepel lopende OPEN- en SLUIT-posities kunnen afzonderlijk worden geprogrammeerd.
• De openings- en sluitingssnelheden kunnen afzonderlijk worden geprogrammeerd.
• Programmeerbare relaisuitgang: signaallampje, poortpositie OPEN of GESLOTEN, wisserpuls (1 s), storing, verlichting
• Cyclusteller
• Programmeerbaar onderhoudsinterval
• Foutmelding met foutgeheugen
• Meertraps resetfunctie (bediening, beveiliging, radio, enz.)

Bediening – Bediening:

• Marantec-EOS programmering
• Programmeren en statusrapportage via LCD-scherm
• Programmeren en diagnosticeren is mogelijk via een optionele externe handheld programmeerunit.

Bediening – Instellen en aansluiten:

• Plug-in radio-ontvanger
• Aansluiting (conventioneel) voor drukknop
• Aansluiting (conventioneel) voor 2-draads of 4-draads fotocel OPEN en SLUIT
• Aansluiting (conventioneel) voor stopcirkel
• Aansluiting (conventioneel) voor 8,2 kOhm contactstrip OPEN en SLUITEN
• Aansluiting (conventioneel) voor 24 V DC signaallamp
• Aansluiting (standaard) voor elektrisch slot 24 V DC
• Aansluiting (MS-bus) voor draagbaar programmeerapparaat en uitbreidingsmodules
• Batterijback-uppoort
• Uitgang 24 V DC, max. 50 mA
  Productbeschrijvingsgegevens
  Aansluitingstype : conventioneel

  Continu geluidsdrukniveau (max.) [dB(A)] 70

  Referentiepunttechniek voor eindpositiesysteem

  Beschermingsklasse IP44

  Overbelastingsbeveiliging schakelt uit via stroomafname.


  Toepassingsgebied
  Breedte van het poortblad (max.) [m] 3,5

  Gewicht van het poortblad (max.) [kg] 200

  Hoogte van het poortblad (max.) [m] 2

  Maximale helling [%] 0

  e-afmeting (min./max.) [mm] 0/260

  Temperatuur (min./max.) [°C] -20/60


  Prestatiegegevens
  Bedrijfsmodus (bedrijfsduur) S2 - 5 min

  Loopsnelheid (max.) [cm/s] 2

  Openingshoek (max.) [°] 115

  Maximale trek- en drukkracht [N] 1.000


  Elektrische gegevens
  Bedrijfsspanning [V] 24 V-DC

  Bedrijfsspanning : gelijkstroom

  Motorspanning [V] 24 V-DC

  Nominale stroomsterkte [A] 1,7


  Afmetingen en gewichten
  Gewicht [kg] 6,4

  Maximale slag [mm] 613,5

  Afmetingen (BxHxTmin/Tmax) [mm] 122x198x923/1536,5


  Controle x.52


  Productbeschrijvingsgegevens
  Beschermingsklasse IP65

  Beschermingsklasse I


  Toepassingsgebied
  Temperatuur (min./max.) [°C] -20/60


  Elektrische gegevens
  Stroomvoorziening ter plaatse 230 V/1~/50 Hz 230 V/1~/60 Hz

  Stroomverbruik [VA/W/kW] 0,4 kW

  Stroomverbruik in stand-bymodus [VA/W/kW] 3,2 W

  Motorspanning [V] 24 V-DC

  Nominale stroomsterkte [A] 1,7

  Stuurspanning [V] 24 V-DC


  Afmetingen en gewichten
  Afmetingen (B x H x D) [mm] 120 x 240 x 100
