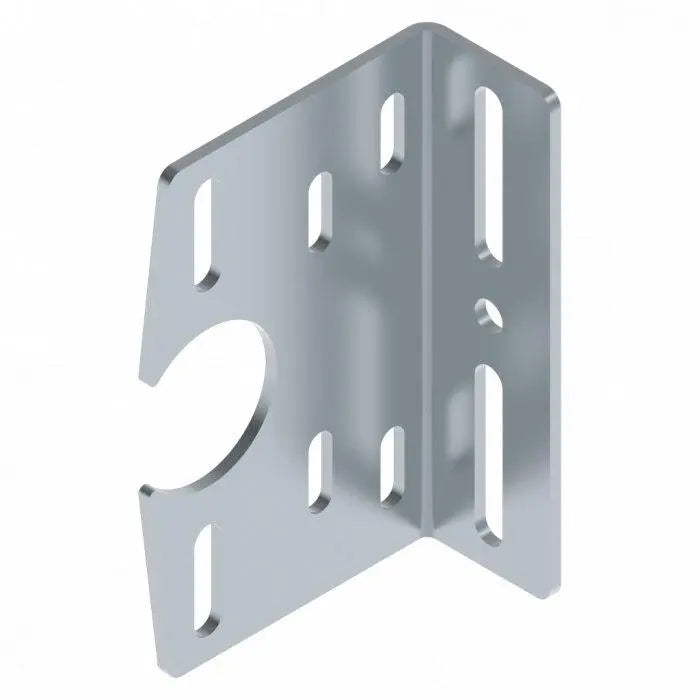

Open middenlagerplaat 108×164 mm | zonder lager | UNI | verzinkt

De middenlagerplaat 3270 is een stabiele, open assteun voor industriële sectionaaldeuren. Ze dient voor de tussenlagering van lange assen en voorkomt doorbuiging – ideaal voor belastbare en duurzame deurinstallaties.

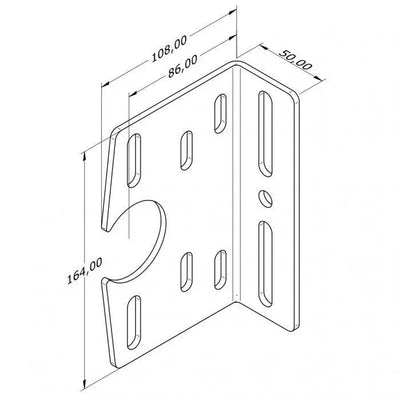

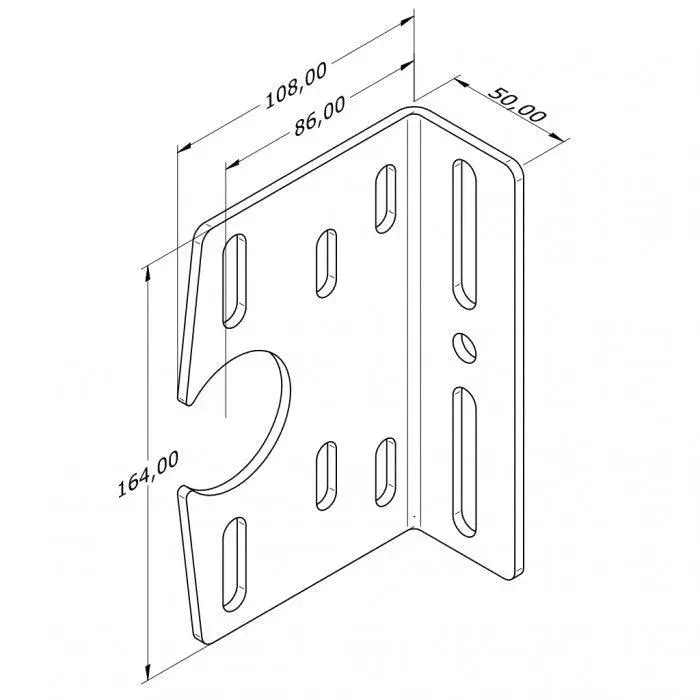

Technische gegevens

Artikelnr.:
3270
Toepassing:
Industrie / ERA-IND
Lengte:
108 mm
Breedte:
164 mm
Materiaal:
Staal, verzinkt
Dikte:
4 mm
Oppervlak:
Verzinkt voor corrosiebestendigheid
Montagezijde:
UNI (links & rechts te gebruiken)
Diameter opening:
51,2 mm
Hartmaat:
86 mm
Diepte:
50 mm
Gewicht:
0,59 kg
Uitvoering:
Open, zonder lager
Toepassing:
Ondersteuning van de as in het midden / stabilisatie

Voordelen & eigenschappen

  • Open constructie → ideaal voor snelle service & eenvoudige montage
  • UNI-uitvoering: links & rechts te gebruiken
  • Stabiele staalplaat van 4 mm voor industriële continubelasting
  • Bescherming tegen corrosie door verzinking
  • Opname van 51,2 mm voor gangbare industriële deurassen
  • Voorkomt doorbuiging & trillingen van lange assen
  • Tormeister 24 garandeert geteste stabiliteit & maximale arbeidsveiligheid

Toepassing & montage

De lagerplaat 3270 wordt tussen twee hoofdlagerpunten gemonteerd en dient voor de ondersteuning van de as in het midden. Ze stabiliseert het gehele loopwerk van de deur en zorgt ervoor dat aandrijvingen en veerpakketten minder worden belast.

Veiligheidsaanwijzing: Bij werkzaamheden aan deurassen, veerpakketten en lagerpunten bestaat een hoog letselrisico. Alleen opgeleide vakmensen mogen deze onderdelen monteren. Voorspankrachten kunnen levensgevaarlijk zijn!

Praktijkvoorbeeld

Bij een grote industriedeur werd de open middenlagerplaat 3270 gebruikt om een lange as te stabiliseren. Het resultaat: een rustigere deurloop, aanzienlijk minder trillingen en merkbaar minder slijtage.

FAQ

Wordt een lager meegeleverd?

Nee, deze versie is bewust zonder lager uitgevoerd.

Kan de plaat links of rechts worden gemonteerd?

Ja – de UNI-uitvoering betekent dat de plaat volledig onafhankelijk van de zijde kan worden gebruikt.

Waarvoor dient de plaat precies?

Voor de ondersteuning van de as in het midden tussen twee lagerpunten van een sectionaaldeur.

Bestel nu middenlagerplaat 3270

Bestel de open middenlagerplaat 108×164 mm – robuuste industriële kwaliteit voor duurzame deurinstallaties.
