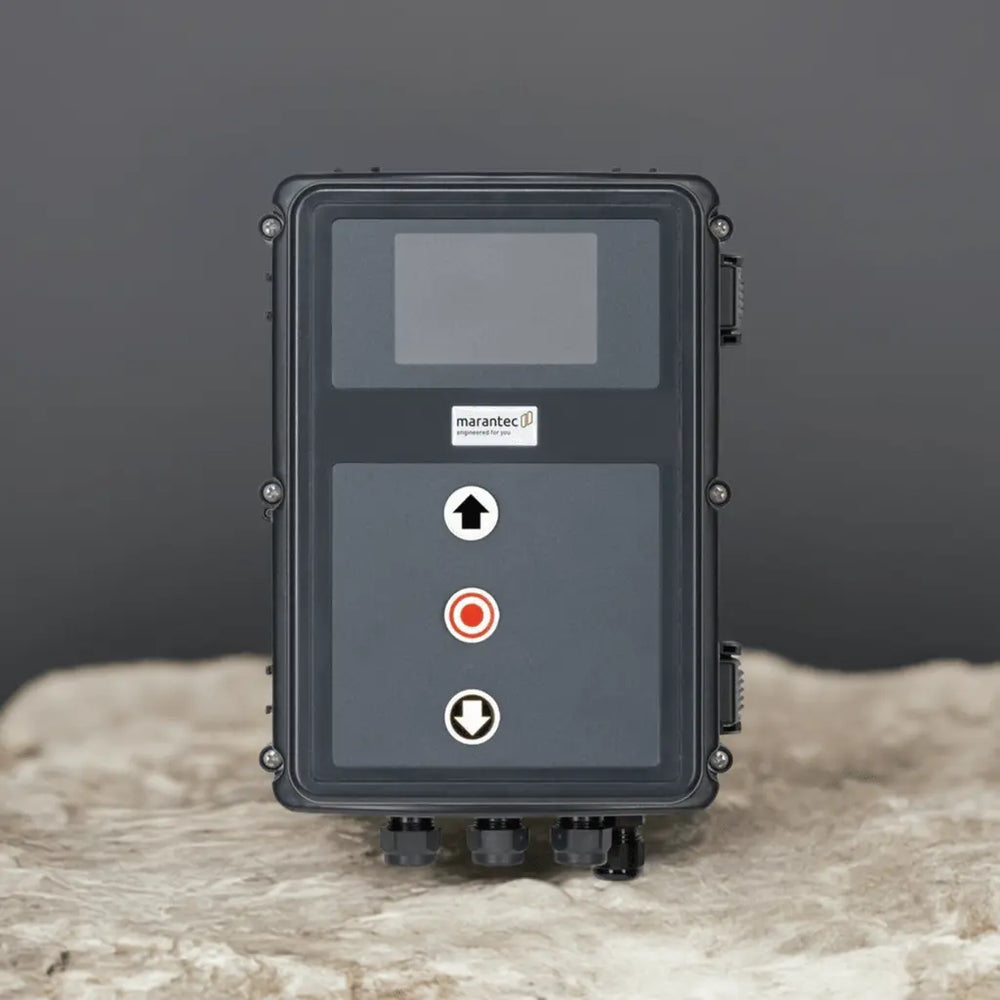

Marantec CS 320 in standaard behuizing 400 V (CEE-stekker)

Leveringsomvang:

• CS 320 400 V/3~ besturingseenheid met LCD-display in standaard CS-behuizing en 3-weg drukknop in het deksel, 1000 mm kabel en 5-polige CEE-stekker

Functies:

• 4 programmeerbare relaisuitgangen met 44 functies
• 2 programmeerbare ingangen met 27 functies
• De draairichting wijzigen via een knop/display op de printplaat.
• Tussenliggende positie programmeerbaar (alleen met AWG)
• Instelbare krachtbegrenzer in de opwaartse richting (alleen met AWG)
• Bewaking en detectie van de draairichting (alleen met AWG)
• Geïntegreerde poortteller
• Programmeerbaar onderhoudsalarm (beveiligd met pincode)
• Geïntegreerd foutgeheugen (waarin alle foutmeldingen worden uitgelezen, inclusief frequentie en cyclus van de laatste keer dat ze optraden) alleen met LCD-monitor

Eindpositie instellen:

• Via mechanische eindschakelaars (MEC) en/of absolute encoders (AWG)
• Instellingen via knoppen op de printplaat of via een aansluitbaar LCD-scherm.

Instructies:

• PCB-drukknoppen en LED's voor statusindicatie (standaard)
• Insteekbaar LCD-scherm met weergave van platte tekst
• Navigatie met 3 knoppen/status- en diagnostische berichten

Installatie en aansluiting:

• Schakelbare transformator van 230 V/1~/3~ naar 400 V/3~
• Kortsluitingsveilige laagspanning
• Toetsenbord met verlicht deksel (nachtlampje)
• Behuizingsbescherming voor printplaat
• Verstelbare, voorgemonteerde muurbeugels
• Aansluiting voor elementen van het veiligheidscircuit
• Aansluiting voor randbeveiliging (optisch, 8,2 kOhm, drukgolfstrip of lichtscherm) in de sluitrichting.
• Aansluiting voor randbeveiliging (8,2 kOhm en opto) in de richting omhoog
• Aansluiting voor 2 lichtschermen (2-draads, relais, NPN, PNP) met/zonder testen
• Aansluiting voor loopdeur en kabelschakelaar PL c Cat. 2 (8,2 kOhm) met testen volgens EN 12453:2017
• Aansluiting voor 2 lichtrastersystemen met/zonder testen
• Aansluiting voor radardetectie
• Interface voor het aansluiten van een frequentieomvormer
• Interface voor het aansluiten van uitbreidingsmodules
• Sloten voor radiomodule en weektimer
• Sleuf voor een 2-kanaals radiotransmissiesysteem voor draadloze signaaloverdracht vanuit een randafsluitingssysteem en/of veiligheidscircuit.
• Magnetische rembediening via relaisuitgang
• Voor aandrijvingen met extern geschakelde remmen wordt een extra rembewakingsmodule (BWM1) geïnstalleerd.
• Voeding voor externe apparaten (24 V-DC/500 mA en 230 V-AC/1 A)

Optioneel:

• LCD-monitor met weergave van platte tekst
• MS-Bus uitbreidingsmodule voor tegemoetkomend verkeer
• MS-Bus uitbreidingsmodule met pull-in beveiliging
• Geïntegreerde hoofdschakelaar
• Op maat gemaakte dekselfolies
• Bedieningseenheid in stalen kast
• Een tweede CS 320 kan in DUO-modus worden aangesloten via MS-BUS.
• Productbeschrijvingsgegevens
  CS-standaard behuizingstype

  Beschermingsklasse IP65

  Schermtype: LCD

  Hoofdschakelaar in de bedieningskap zonder hoofdschakelaar

  Drukknop in de bedieningskap van de elektronische 3-weg drukknop CS

  Noodstop in de bedieningskap zonder noodstop

  Functieschakelaar in de bedieningskap zonder functieschakelaar

  Netstekker CEE-stekker 5-polig rood
  Toepassingsgebied
  Temperatuur (min./max.) [°C] -10/45
  Prestatiegegevens
  Bedrijfsmodus (besturing): Doodmanstand
  Elektrische gegevens
  Beveiliging ter plaatse (netvoeding 230 V /1~) [A] 10

  Stroomvoorziening ter plaatse 400 V/3~/50 Hz

  Maximale belasting (kW) 2,2

  Schakelstroom (max.) [A] 8

  Stuurspanning [V] 24 V-DC
  Afmetingen en gewichten
  Afmetingen (B x H x D) [mm] 215 x 275 x 190
