90°-Winkel oder Hinterwandmontage? So befestigen Sie ein Lichtgitter sauber am Tor
Ein gutes Lichtgitter bringt wenig, wenn es schlecht befestigt oder schief ausgerichtet ist. Dieser Ratgeber zeigt klar, wann 90°-Winkel sinnvoll sind, wann V2A-Clips für die Hinterwandmontage besser passen und welches Zubehör Sie direkt mit einplanen sollten.
Inhalt dieser Seite ↓
Welche Montageart passt zu welchem Tor?
Bei Lichtgittern wird oft zuerst über die Höhe gesprochen. Das ist wichtig. Aber danach kommt der Punkt, der in der Praxis entscheidet: Wo und wie wird das Lichtgitter befestigt? Genau hier wird aus einem guten Produkt entweder eine saubere Sicherheitslösung – oder eine wackelige Baustelle.

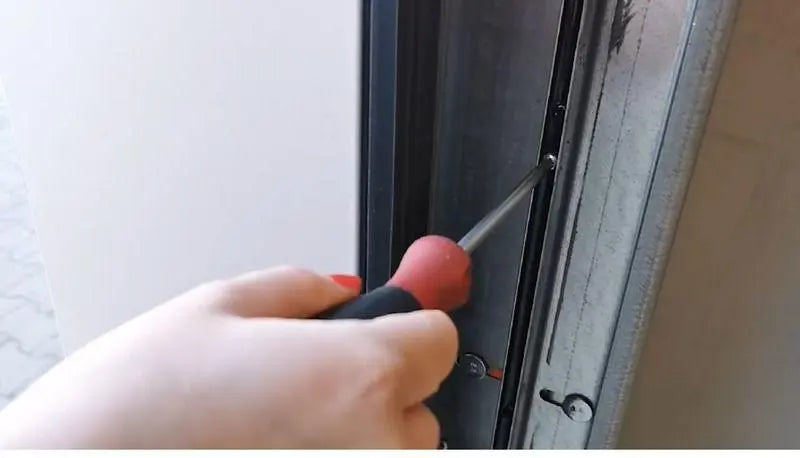

90°-Winkel
Ideal für die seitliche Befestigung an Torrahmen, Pfosten oder vorhandenen Konstruktionen. Stark, wenn das Lichtgitter seitlich sauber entlang der Öffnung ausgerichtet werden soll.
Hinterwandmontage mit Clips
Die richtige Wahl, wenn seitlich wenig Platz ist oder die Befestigung an der Rückwand beziehungsweise Hinterwand sauberer umgesetzt werden kann.
Schutzabdeckungen
Sinnvoll bei Staub, Schmutz, Spritzwasser oder rauer Umgebung. Sie schützen die empfindlichen Linsen und helfen, die Funktion dauerhaft stabil zu halten.
Kabel direkt mitdenken
Wenn Sender und Empfänger weiter auseinanderliegen oder die Kabelführung nicht direkt passt, gehören passende Synchronisations- und Verlängerungskabel direkt auf die Liste.
Direktvergleich: 90°-Winkel oder Hinterwandmontage?
Mit dieser Übersicht sehen Sie schnell, welche Montageart zu Ihrer Einbausituation passt und wann welches Zubehör die bessere Wahl ist.
| Kriterium | 90°-Winkel | Hinterwandmontage mit Clips | Praxisentscheidung |
|---|---|---|---|
| Montageposition | Seitlich an Rahmen, Pfosten oder Konstruktion | An der Hinterwand oder rückseitigen Fläche | Seitlich Platz vorhanden? Dann sind Winkel oft stark. Seitlich eng? Dann Clips prüfen. |
| Ausrichtung | Sehr gut, wenn das Lichtgitter exakt entlang der Toröffnung geführt werden soll | Gut, wenn die rückseitige Montagefläche sauber und stabil ist | Die beste Befestigung ist die, die dauerhaft gerade bleibt. |
| Bauliche Situation | Stark bei klarer seitlicher Konstruktion | Stark bei begrenztem Seitenraum oder wenn seitlich störende Bauteile vorhanden sind | Nicht nach Wunsch montieren, sondern nach echter Bausituation. |
| Material | Aluminium-Winkel, leicht und korrosionsbeständig | V2A-Edelstahl-Clips, robust und langlebig | Beides ist hochwertig – entscheidend ist der passende Montageort. |
| Typische Fehlerquelle | Winkel fehlen oder werden falsch positioniert | Clips werden nicht sauber verteilt oder die Hinterwandfläche ist ungeeignet | Vorher prüfen, nicht während der Montage improvisieren. |
| Zubehörbedarf | Zusätzlich oft Schutzabdeckung und Kabelverlängerung prüfen | Zusätzlich oft Schutzabdeckung und Kabelweg prüfen | Die Befestigung allein löst nicht automatisch Kabel- und Schutzthemen. |
Die kurze Wahrheit: 90°-Winkel sind stark bei seitlicher Montage. Clips sind stark bei Hinterwandmontage. Beides funktioniert nur dann sauber, wenn Ausrichtung, Kabelweg und Schutz der Lichtgitter direkt mitgeplant werden.
So vermeiden Sie Montagefehler und unnötige Nachbestellungen
Die meisten Probleme entstehen nicht, weil das Lichtgitter schlecht ist. Sie entstehen, weil Montageort, Kabelführung oder Zubehör zu spät bedacht werden. Mit diesen Punkten bleiben Sie sauber in der Spur.
1. Montagefläche zuerst prüfen
Gibt es seitlich einen stabilen Rahmen oder Pfosten? Oder ist die Hinterwandmontage sauberer? Diese Frage entscheidet vor dem Warenkorb.
2. Sender und Empfänger gerade ausrichten
Ein Lichtgitter braucht eine präzise Ausrichtung. Wenn die Befestigung schief sitzt, hilft auch das beste Produkt wenig.
3. Kabelweg realistisch planen
Breite Toröffnungen, versetzte Montagepunkte oder längere Wege brauchen passende Verlängerungen. Nicht erst merken, wenn alles offen liegt.
4. Schutzabdeckungen bei rauer Umgebung einplanen
In Hallen mit Staub, Staplerverkehr oder Schmutz lohnt sich der Schutz der Linsen oft direkt. Saubere Linsen bedeuten stabilere Erkennung.
5. Nicht mit Fremdteilen basteln
Bei sicherheitsrelevanten Bauteilen ist Improvisation kein cooler Hack, sondern meistens der Anfang von Ärger. Passendes Zubehör spart Zeit und Risiko.
6. Nach Montage prüfen
Nach Befestigung, Anschluss und Ausrichtung gehört die Funktions- und Sicherheitsprüfung dazu. Erst dann ist die Lösung wirklich fertig.
Direkt zu den passenden Bereichen: Lichtgitter für Tore, 90°-Befestigungsset für GridScan/Pro, V2A-Clips für Hinterwandmontage, Schutzabdeckung GridScan/Pro 1.960, Schutzabdeckung GridScan/Pro 2.500, Synchronisations-Verlängerung 3 m, Synchronisations-Verlängerung 10 m oder direkt zur persönlichen Fachberatung.
FAQ
Wann nehme ich 90°-Winkel für ein Lichtgitter?
Wenn das Lichtgitter seitlich an Rahmen, Pfosten oder einer stabilen Konstruktion befestigt werden soll. Das ist oft die beste Lösung, wenn seitlich genug Platz vorhanden ist.
Wann ist Hinterwandmontage mit Clips besser?
Wenn seitlich wenig Platz ist oder die Rückwand beziehungsweise Hinterwand die stabilere Montagefläche bietet. Dann sind Clips oft die sauberere Lösung.
Kann ich ein Lichtgitter einfach ohne spezielles Befestigungsset montieren?
Bei sicherheitsrelevanten Bauteilen sollte nicht improvisiert werden. Das passende Befestigungszubehör sorgt für stabile Ausrichtung und reduziert Montagefehler.
Sind Schutzabdeckungen wirklich nötig?
Nicht immer. Aber bei Staub, Schmutz, Spritzwasser, Staplerverkehr oder rauer Umgebung sind sie oft eine sehr sinnvolle Ergänzung.
Wann brauche ich eine Synchronisations-Verlängerung?
Wenn die vorhandene Kabellänge nicht reicht oder Sender und Empfänger durch die bauliche Situation weiter auseinander beziehungsweise versetzt montiert werden müssen.
Was hilft für eine schnelle Empfehlung?
Ein Foto der Toröffnung, ein Bild vom seitlichen Rahmen oder der Hinterwand, die ungefähre Torbreite und die Info, ob das Lichtgitter 1.960 oder 2.500 mm hoch ist.
Unsicher, welches Befestigungsset passt?
Dann lieber einmal sauber prüfen statt auf der Baustelle improvisieren. Mit Foto vom Torrahmen und der Einbausituation lässt sich meist schnell sagen, ob 90°-Winkel oder Hinterwandclips besser passen.
Jetzt Montagezubehör prüfen lassen
