Druckwellensystem, Optosensor oder 8,2-kΩ-Kontaktleiste? Welche Schließkantensicherung passt?
Wenn ein automatisches Tor an der Schließkante abgesichert werden soll, gibt es nicht die eine Lösung für alles. Dieser Ratgeber zeigt klar, wann Druckwelle, Optosensor oder 8,2-kΩ-Kontaktleiste die bessere Wahl ist – ohne Technik-Geschwafel, dafür mit echter Kaufhilfe.
Inhalt dieser Seite ↓
Die drei Systeme einfach erklärt
Alle drei Lösungen haben dasselbe Ziel: Das Tor soll Hindernisse an der Schließkante erkennen und sicher reagieren. Der Unterschied liegt darin, wie das Signal erzeugt wird – optisch, elektrisch oder über Druckveränderung.

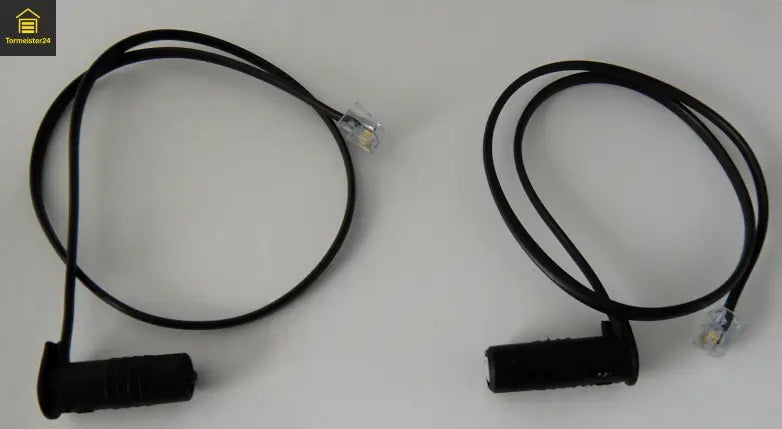

Optosensor / OSE
Eine optische Lösung mit Sender und Empfänger in der Schließkante. Stark bei vielen Sektional- und Industrietoren, wenn die vorhandene Steuerung diese Sicherheitslogik unterstützt.
8,2-kΩ-Kontaktleiste
Eine elektrische Sicherheitskontaktleiste mit Widerstandsüberwachung. Sehr stark bei Schiebetoren, Schließkanten und Anwendungen, bei denen ein berührungsempfindliches Gummiprofil sauber aufgebaut werden soll.
Druckwellensystem
Ein System, das über Druckänderung in der Gummileiste arbeitet. Besonders interessant bei bestimmten Sektionaltoren, Industrietoren und Bestandsanlagen mit vorhandener Druckwellenlogik.
Der häufigste Fehler
Nur das defekte Teil anschauen und nicht das komplette System. Schließkante, Anschlussdose, Spiralkabel, Steuerung und Auswertung müssen zusammenpassen. Sonst wird aus Sicherheit schnell Rätselraten.
Direktvergleich: Welche Schließkantensicherung passt wann?
Mit dieser Übersicht sehen Sie schneller, welche Lösung für Ihr Tor sinnvoll ist und wann Sie besser nicht auf Verdacht bestellen.
| System | Stark, wenn … | Typischer Einsatz | Worauf Sie achten sollten |
|---|---|---|---|
| Optosensor / OSE | Die Torsteuerung optische Schließkantensicherung unterstützt und Sender/Empfänger sauber eingebunden werden können | Sektionaltore, Industrietore, modernere Torsteuerungen, Safety-Edge-Sets | OSE, Anschlussart, Kabelführung und vorhandene Steuerung müssen zusammenpassen |
| 8,2-kΩ-Kontaktleiste | Eine berührungsempfindliche Kontaktleiste mit Widerstandsüberwachung gebraucht wird | Schiebetore, Schließkanten, Quetschstellen, Tore mit Sicherheitskontaktleisten | Gummiprofil, K-Schiene, Endkappen, Widerstand und Anschlusskabel müssen als System gedacht werden |
| Druckwellensystem | Die Anlage bereits mit Druckschalter arbeitet oder eine Druckwellenleiste sauber nachgerüstet werden soll | Sektionaltore, Industrietore, Bestandsanlagen mit DW-Schalter oder Druckwellengummi | DW-Schalter, Gummiprofil, Schlauchweg und Dichtheit entscheiden über zuverlässige Funktion |
| Komplettset | Mehrere Teile alt, beschädigt oder unklar sind | Nachrüstung, Modernisierung, Servicefälle mit unklarer Bestandslogik | Oft besser als Stückwerk, wenn Sensor, Kabel und Auswertung gemeinsam fällig sind |
| Einzelteil-Ersatz | Der Fehler sauber eingegrenzt ist | Defekter Sensor, beschädigte Endkappe, verschlissener DW-Schalter, beschädigtes Profil | Nur sinnvoll, wenn der Rest der Sicherheitskette wirklich in Ordnung ist |
Die kurze Wahrheit: Optosensor ist stark bei passender OSE-Logik. 8,2 kΩ ist stark bei elektrischer Kontaktleistenüberwachung. Druckwelle ist stark, wenn das Tor genau auf diese Auswertung ausgelegt ist oder ein bestehendes DW-System sauber erneuert werden soll.
So vermeiden Sie den typischen Fehlkauf
Bei Schließkantensicherungen wird oft zu schnell bestellt. Dabei braucht es nur ein paar saubere Infos, um die Richtung deutlich besser einzugrenzen.
1. Steuerung zuerst prüfen
Die Steuerung entscheidet, welche Sicherheitslogik verstanden wird. OSE, 8,2 kΩ oder DW sind keine Geschmacksfrage, sondern Systemfrage.
2. Vorhandene Schließkante dokumentieren
Foto von der Torunterkante, vom Profil, von Endkappen, Sensoren und Anschlussdose machen. Nicht nur das sichtbar defekte Teil fotografieren.
3. Kabelweg und Anschlussdose mitdenken
Gerade bei bewegten Torblättern hängen Spiralkabel und Anschlussdose direkt mit drin. Wenn dort ein Problem sitzt, bringt ein neuer Sensor allein wenig.
4. Komplettset ehrlich prüfen
Wenn mehrere Komponenten alt oder beschädigt sind, ist ein Komplettset oft sauberer als einzelne Teile zusammenzusuchen. Das spart Zeit und Nerven.
5. Profil und Mechanik nicht vergessen
Die beste Elektronik hilft nichts, wenn Gummiprofil, K-Schiene oder Bodengummi mechanisch nicht sauber sitzen.
6. Nicht zwischen Systemen mischen
OSE, 8,2 kΩ und Druckwelle sind unterschiedliche Welten. Mischen auf gut Glück ist kein Spartrick, sondern meistens der direkte Weg zur Fehlfunktion.
Direkt zu den passenden Bereichen: Optosensoren & Schließkantensicherung, Optosensor-Komplettset universal, Sicherheitskontaktleiste 8,2 kΩ, Aluminium K-Schiene, ForcePSE DW Kit, DW-Schalter mit Gehäuse, Gehäuse für DW-Schalter, Crawford Bodengummi 55 mm oder direkt zur persönlichen Fachberatung.
FAQ
Was ist besser: Optosensor, 8,2 kΩ oder Druckwelle?
Es gibt keine pauschal beste Lösung. Entscheidend ist, welche Sicherheitslogik Ihre Steuerung unterstützt und welches System am Tor bereits verbaut ist.
Wann ist ein Optosensor sinnvoll?
Wenn die Toranlage für eine optische Schließkantensicherung ausgelegt ist und Sender, Empfänger, Anschlussdose und Steuerung sauber zusammenpassen.
Wann passt eine 8,2-kΩ-Kontaktleiste?
Wenn die Steuerung einen 8,2-kΩ-Sicherheitseingang nutzt und eine elektrische Kontaktleiste an der Schließkante gebraucht wird.
Wann brauche ich ein Druckwellensystem?
Wenn die vorhandene Anlage mit Druckschalter oder Druckwellengummi arbeitet oder genau diese Art der Hinderniserkennung nachgerüstet werden soll.
Reicht es, nur den defekten Sensor zu tauschen?
Nur dann, wenn der Fehler sicher eingegrenzt ist und Kabel, Anschlussdose, Profil und Steuerung in Ordnung sind. Sonst bleibt die Ursache oft bestehen.
Welche Fotos helfen bei der Auswahl?
Steuerung, Typenschild, Torunterkante, Anschlussdose, Schließkantenprofil und vorhandene Sensorik. Damit wird aus Rätselraten deutlich schneller eine passende Empfehlung.
Unsicher, welches Schließkantensystem passt?
Dann lieber einmal sauber prüfen statt dreimal falsch bestellen. Mit Fotos von Steuerung, Torunterkante und Anschlussdose lässt sich meist schnell sagen, ob Optosensor, 8,2 kΩ oder Druckwelle die richtige Lösung ist.
Jetzt Schließkante prüfen lassen
