Marantec set sectionaaldeuren tot 30 m², 230 V AC motor, 110 Nm, 24 min-1, AWG, met CS 320 FU frequentieomvormerbesturing

Set voor veergebalanceerde sectionaaldeuren tot 20 m² (87 Hz) of 30 m² (50 Hz), 230 V AC-motor, 110 Nm, 24 min-1, AWG, met frequentieomvormer CS 320 FU

Leveringsomvang:

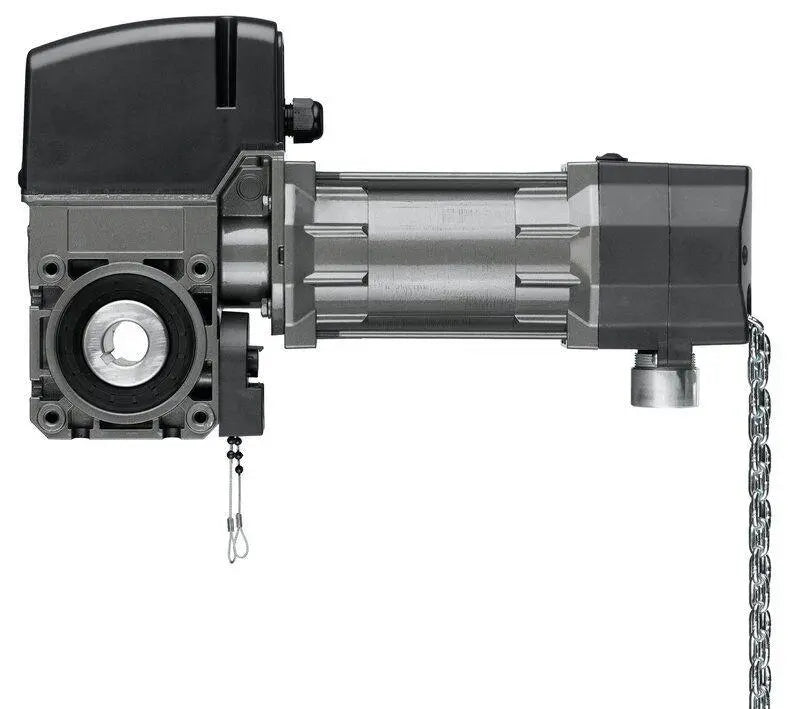

• Aandrijving STA 1-11-24 E-KE 230 V/1~ FU/I AWG 25,4 mm met 1000 mm haspelketting

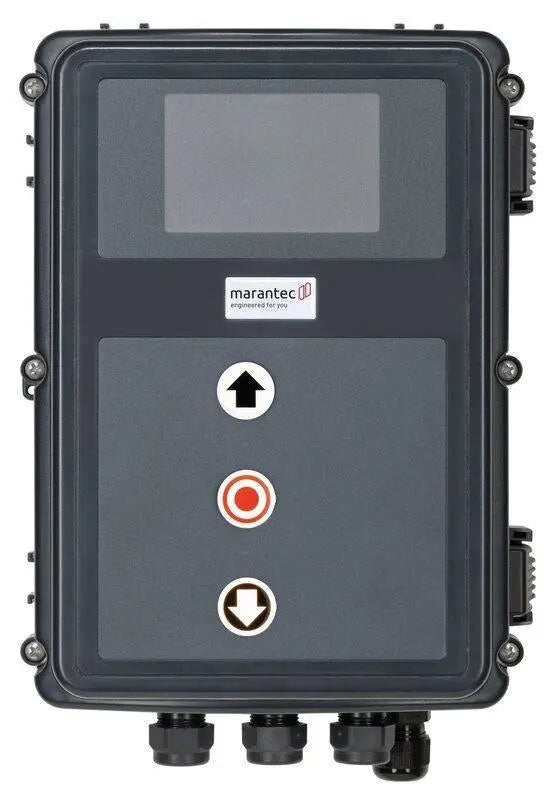

• CS 320 FU/I 230V/1PH besturingseenheid in standaard CS-behuizing met 3-weg drukknop en LCD-display in de behuizing, aansluitkabel met Schuko-stekker type F

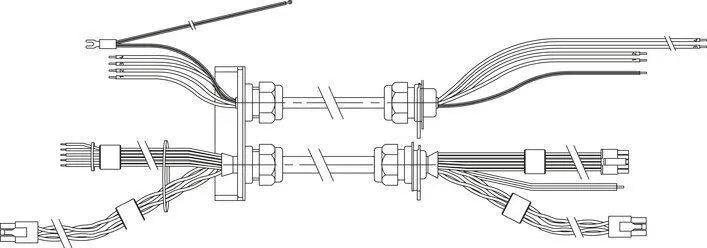

• Kabelset met klemmenblokken en kabelwartels in besturingseenheid en aandrijving, 7000 mm

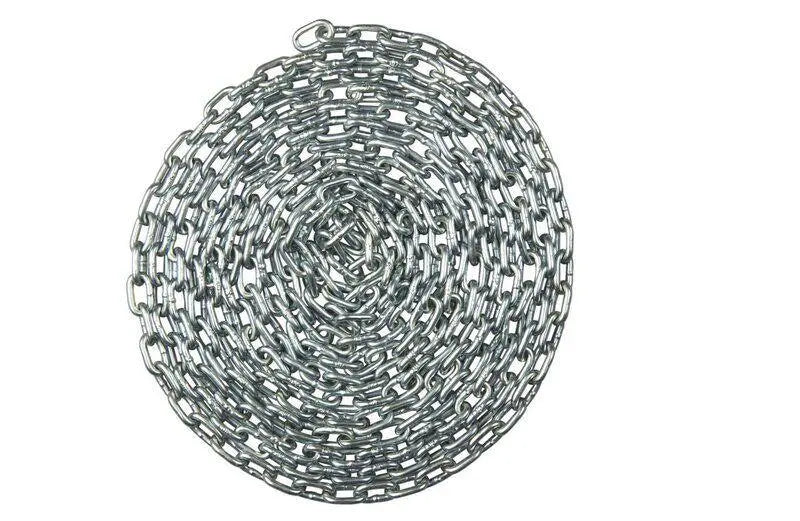

• Molenketting: 11.000 mm, met 2 kettingstoppers

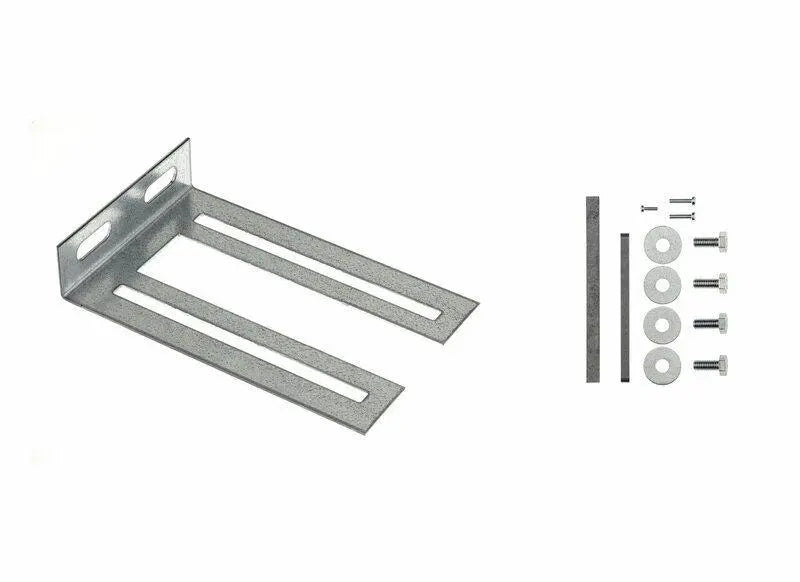

• Koppelsteun 1 L-vormig
• STA standaard accessoiretas

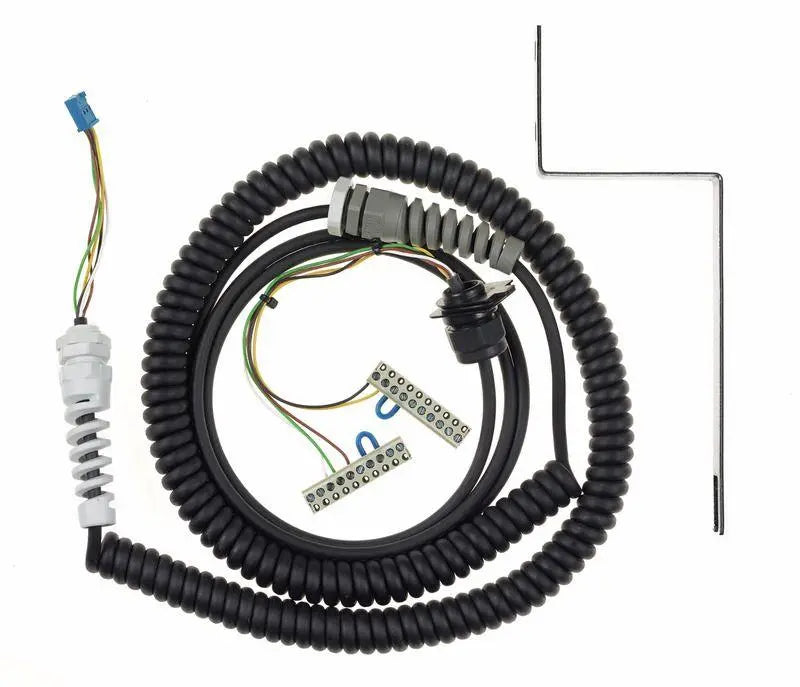

• Spiraalkabel 5x0,25 mm² met montagebeugel, kabelwartels, klemmenblokken voor de besturingseenheid en stekker voor de aansluitdoos van het poortblad, 1600 mm uitgerold / 800-3200 mm rollengte

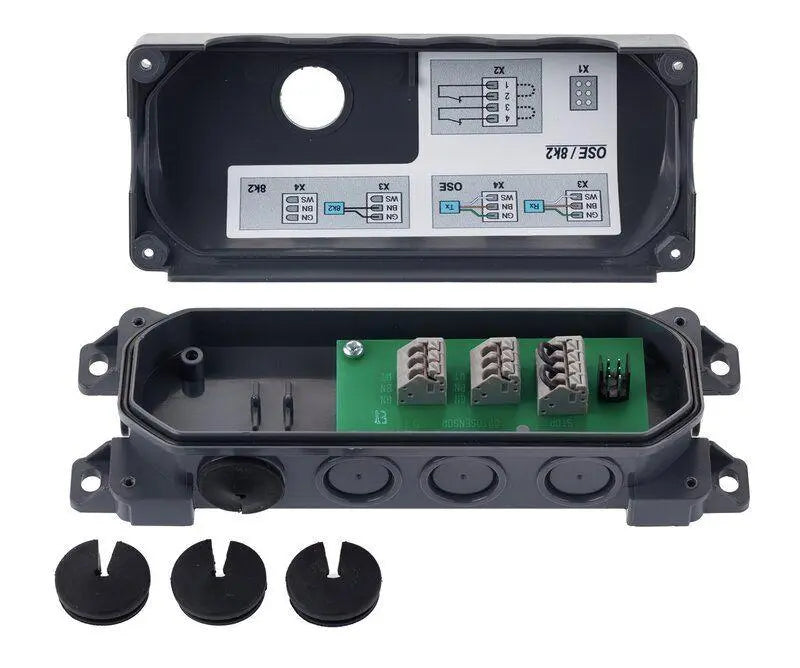

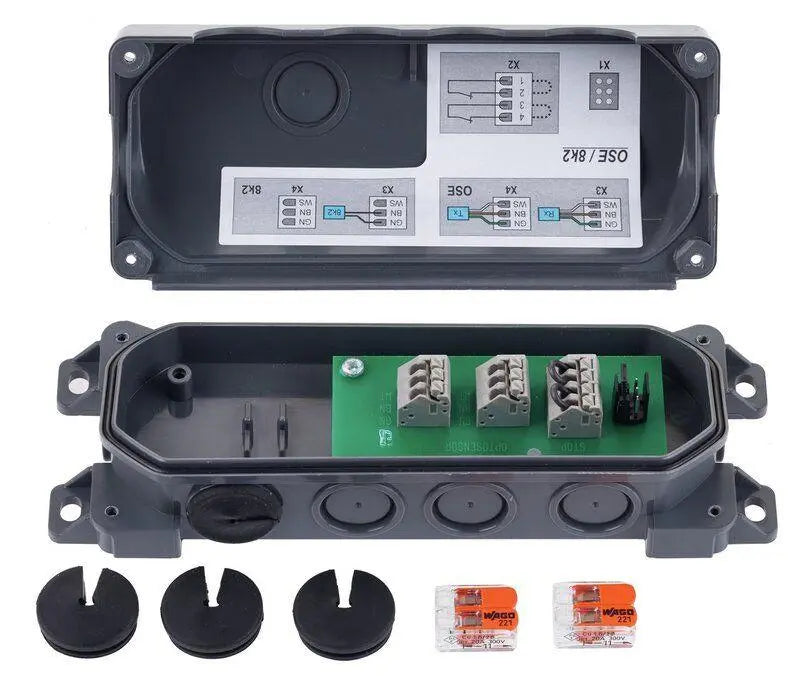

• Deuraansluitdoos met printplaat, opening voor spiraalkabel en 4 kabeldoorvoeren
• Deuraansluitdoos met printplaat en aansluitingen voor conventionele veiligheidselementen, IP54, zonder opening in het deksel voor spiraalkabel.

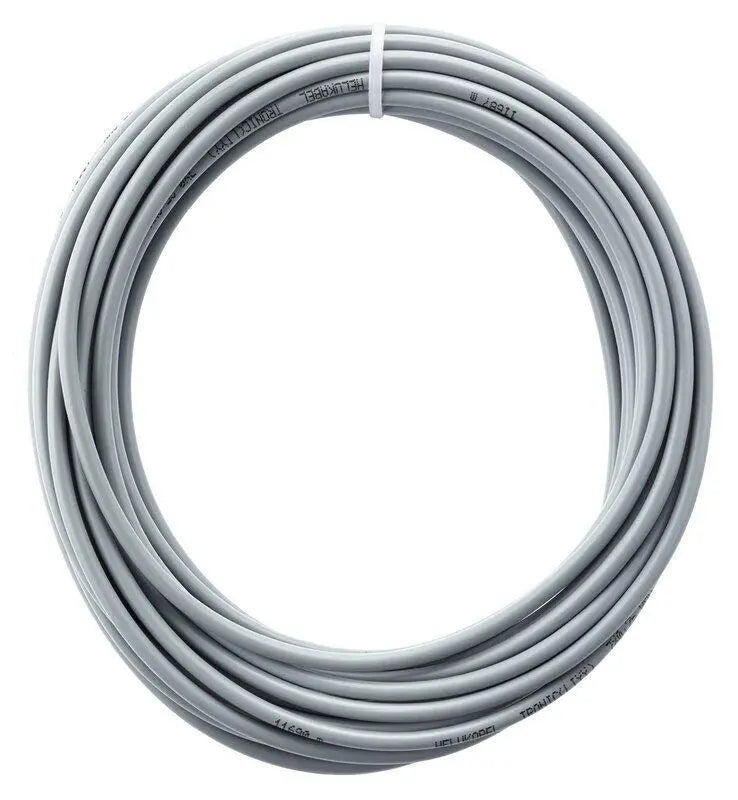

• Aansluitkabel voor het verbinden van 2 aansluitdozen voor poortvleugels, 10 m

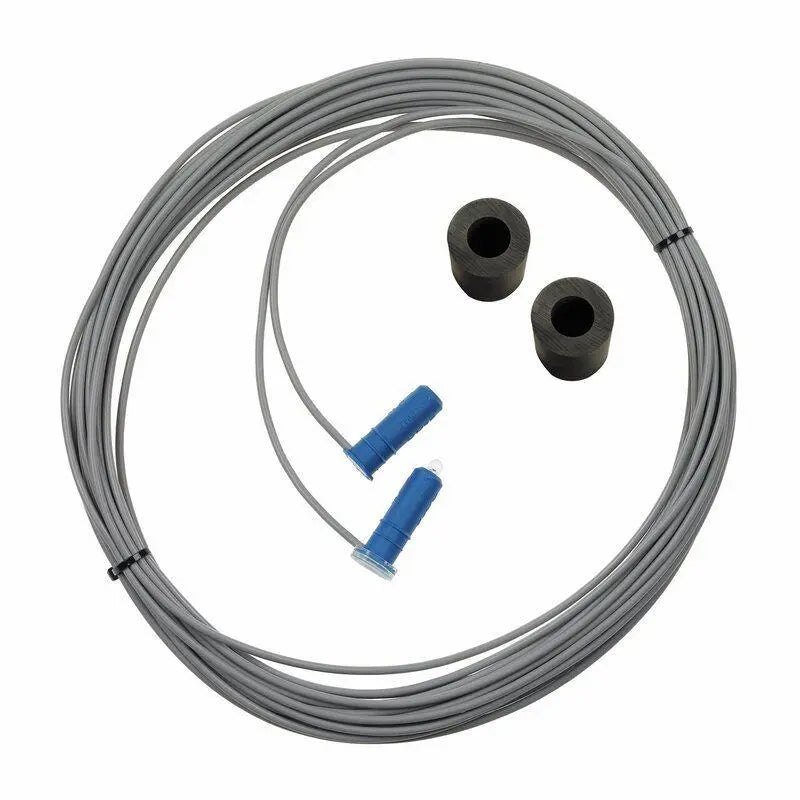

• Fotocelsensor van het F-type, zender 10.500 mm/ontvanger 1.000 mm met 2 afstandhouders van het F-type 11/22 mm

Aandrijving – Kenmerken:

• Behuizing van gegoten aluminium, gewalste wormas en dubbel wormaslager.
• Noodbediening via noodhandzwengel (KU), noodhandketting (KE), noodontgrendeling (E), noodontgrendeling met veerretour (E-FR) of onderhoudsontgrendeling met noodhandketting (E-KE)
• Onderhoudsrelease optioneel
• Eenvoudige ombouw van crankstel naar kettingaandrijving
• Standaard holle as van 25,4 mm, speciale holle assen op aanvraag.
• Voeding: 230 V/1~/50 Hz
• Thermische beveiliging in de motorwikkeling
• Voor poortsystemen met een bovengemiddeld aantal schakelhandelingen moet een aandrijving met een verhoogde motorduurcyclus (HD) worden gekozen.
• Steekconnectoren (besturingszijde)
• Eindpositie instellen via elektronische absolute encoder (AWG) of mechanische eindschakelaars (MEC)
• Versie met geïntegreerde frequentieomvormer en externe aansturing. Voeding: 230 V/1~, frequentie: 50/60 Hz, stuurspanning: 24 V DC
• De soft-start- en soft-stoptechnologie zorgt voor een langere levensduur van het poortsysteem, omdat het poortmechanisme minder wordt belast. Dit verlaagt de reparatiekosten.
• Speciale uitvoeringen, zoals met andere spanningen en frequenties, hogere beschermingswaarden en holle asdiameters, zijn op aanvraag verkrijgbaar.
• Het verhogen van de uitgangssnelheid (werking met een frequentieomvormer) verlaagt het uitgangskoppel. In dit geval resulteert een verhoging van de uitgangssnelheid met 10% in een verlaging van het uitgangskoppel met 5%.
• Geschikte olie en een elektrische verwarming zijn op aanvraag beschikbaar voor temperaturen onder -20 °C.

Bediening – Functies:

• Snelheidsonafhankelijke aansturing van poorten
• De begin- en eindsnelheid kunnen voor beide rijrichtingen afzonderlijk worden ingesteld.
• Daarnaast kan een tweede maximumsnelheid in de rijrichting worden ingesteld.
• De acceleratie- en deceleratietijden zijn instelbaar voor beide richtingen.
• De acceleratie- en deceleratietijden voor het activeren van het rijcommando, het stopcommando, de randbeveiliging en de lichtbarrière kunnen elk afzonderlijk worden ingesteld.
• Vrij selecteerbare rempunten/instelbare remvertraging
• Instelbare prestatiewaarden om aan de motor aan te passen.
• 4 programmeerbare relaisuitgangen met 44 functies
• 2 programmeerbare ingangen met 27 functies
• Bewaking en detectie van de draairichting (alleen met AWG)
• Geïntegreerde poortteller
• Programmeerbaar onderhoudsalarm (beveiligd met pincode)
• Geïntegreerd foutgeheugen (waarin alle foutmeldingen worden uitgelezen, inclusief frequentie en cyclus van de laatste keer dat ze optraden) alleen met LCD-monitor
• De draairichting wijzigen via een knop/display op de printplaat.
• Instelbare krachtbegrenzer in de opwaartse richting (alleen met AWG)
• Tussenliggende positie programmeerbaar (alleen met AWG)

Bediening – Eindpositie instellen:

• Via mechanische eindschakelaars (MEC) en/of absolute encoders (AWG)
• Instellingen via LCD-monitor

Bediening – Bediening:

• PCB-drukknoppen en LED's voor statusindicatie (standaard)
• Insteekbaar LCD-scherm met weergave van platte tekst
• Navigatie met 3 knoppen/status- en diagnostische berichten

Bediening – Instellen en aansluiten:

• Kortsluitingsveilige laagspanning
• Voeding voor externe apparaten (24 V-DC/500 mA en 230 V-AC/1 A)
• Toetsenbord met verlicht deksel (nachtlampje)
• Behuizingsbescherming voor printplaat
• Verstelbare, voorgemonteerde muurbeugels
• Aansluiting voor elementen van het veiligheidscircuit
• Aansluiting voor randbeveiliging (optisch, 8,2 kOhm, drukgolfstrip of lichtscherm) in de sluitrichting.
• Aansluiting voor randbeveiliging (8,2 kOhm en opto) in de richting omhoog
• Aansluiting voor 2 lichtschermen (2-draads, relais, NPN, PNP) met/zonder testen
• Aansluiting voor loopdeur en kabelschakelaar PL c Cat. 2 (8,2 kOhm) met testen volgens EN 12453:2017
• Aansluiting voor 2 lichtrastersystemen met/zonder testen
• Interface voor het aansluiten van uitbreidingsmodules
• Sloten voor radiomodule en weektimer
• Sleuf voor een 2-kanaals radiotransmissiesysteem voor draadloze signaaloverdracht vanuit een randafsluitingssysteem en/of veiligheidscircuit.
• Magnetische rembediening via relaisuitgang
• Voor aandrijvingen met extern geschakelde remmen wordt een extra rembewakingsmodule (BWM1) geïnstalleerd.
• Interface voor het aansluiten van een frequentieomvormer
• Schakelbare transformator van 230 V/1~/3~ naar 400 V/3~
• Insteekbaar LCD-scherm met weergave van platte tekst

Bediening – Optioneel:

• MS-Bus uitbreidingsmodule voor tegemoetkomend verkeer
• MS-Bus uitbreidingsmodule met pull-in beveiliging
• Geïntegreerde hoofdschakelaar
• Op maat gemaakte dekselfolies
• Frequentieomvormer geïntegreerd in de aandrijving (versie FU-I zonder rem, slechts 0,75 kW)
• Bedieningseenheid in stalen kast
• Productbeschrijvingsgegevens
  Aansluitingstype : conventioneel

  Rembediening zonder rem

  Continu geluidsdrukniveau (max.) [dB(A)] 70

  Eindpositiesysteem absolute encoder

  Geïntegreerde veiligheidsvoorziening: Nee

  Versnellingsbak met gerolde wormas en dubbele lagers.

  Noodbediening en onderhoudsontgrendeling met noodhandketting (E-KE)

  Beschermingsklasse IP54

  Besturingstype: extern

  Overbelastingsbeveiliging , thermische beveiliging 140 °C

  Remtype zonder rem
  Toepassingsgebied
  Temperatuur (min./max.) [°C] -20/60

  Werking met CS 320 FU (frequentieomvormer 230 V/1~) 0,75 kW

  Poortoppervlakte bij 50 Hz (max.) [m²] 45

  Poortoppervlakte bij 87 Hz (max.) [m²] 30
  Prestatiegegevens
  Uitgangskoppel bij 50 Hz [Nm] 110

  Uitgangskoppel bij 87 Hz [Nm] 77

  Uitgangssnelheid bij 50 Hz [rpm] 24

  Uitgangssnelheid bij 87 Hz [rpm] 42

  Houdkoppel (min.) [Nm] 600

  Uitgangstoerental (max.)** 20

  Aantal cycli per uur (max.)* 20

  Motorvermogen [kW] 0,55
  Elektrische gegevens
  Bedrijfsspanning [V] 230 V/1~

  Bedrijfsspanning : wisselstroom

  Arbeidsfactor cos phi 0,62

  Motorspanning [V] 230 V/3~

  Nominale frequentie [Hz] 50

  Stuurspanning [V] 12-24 V-DC

  Nominale stroomsterkte bij 230 V/3~ [A] 4,20

  Beveiliging ter plaatse (werking van de frequentieomvormer 230V/1~) [A] 16
  Afmetingen en gewichten
  Gewicht [kg] 16

  Afmeting A [mm] 278

  Afmeting A1 [mm] 55

  Afmeting B [mm] 104

  Afmeting C [mm] 409

  Afmeting C1 [mm] 55

  Schachtdiameter [mm] 25,4

  Asbevestiging (optioneel) [mm] 25 30 31,75 32 mm Zeskant (HEX) 35
  CS 320 FU-I 0,75 kW
  Productbeschrijvingsgegevens
  Type frequentieomvormer : interne frequentieomvormer

  CS-standaard behuizingstype

  Beschermingsklasse IP65

  Schermtype: LCD

  Hoofdschakelaar in de bedieningskap zonder hoofdschakelaar

  Drukknop in de bedieningskap van de elektronische 3-weg drukknop CS

  Noodstop in de bedieningskap zonder noodstop

  Functieschakelaar in de bedieningskap zonder functieschakelaar

  Stroomstekker Schuko-stekker type F
  Toepassingsgebied
  Temperatuur (min./max.) [°C] -10/45
  Prestatiegegevens
  Uitgangsvermogen [kW] 0,75
  Elektrische gegevens
  Uitgangsspanning [V] 230 V/1~

  Uitgangsstroom [A] 4.1

  Stroomvoorziening ter plaatse 230 V/1~/50 Hz

  Ingangsspanning [V] 230 V/1~

  Ingangsstroom [A] 10

  Maximale belastbaarheid (kW) 0,75

  Schakelstroom (max.) [A] 4.1

  Stuurspanning [V] 24 V-DC
  Afmetingen en gewichten
  Gewicht [kg] 1,8

  Afmetingen (B x H x D) [mm] 215 x 275 x 190
