Charnière centrale défectueuse sur votre porte sectionnelle ?
Si la porte grince, que des panneaux individuels vacillent ou qu'une charnière est cassée, vous n'avez pas besoin de n'importe quelle pièce de rechange – mais de la bonne charnière centrale pour le type de panneau, le schéma de perçage et la protection anti-pincement.
Voir les charnières et supports de galetContenu de cette page ↓
- Pourquoi une charnière centrale défectueuse est critique
- Erreurs typiques lors de l'achat
- La solution : Identifier le type de panneau et le schéma de perçage
- Quelle charnière centrale convient ?
- Interpréter correctement les symptômes
- Exemple pratique de l'entrepôt
- Détails techniques expliqués simplement
- Vérifier les accessoires directement
- Objections honnêtement répondues
- Questions fréquentes

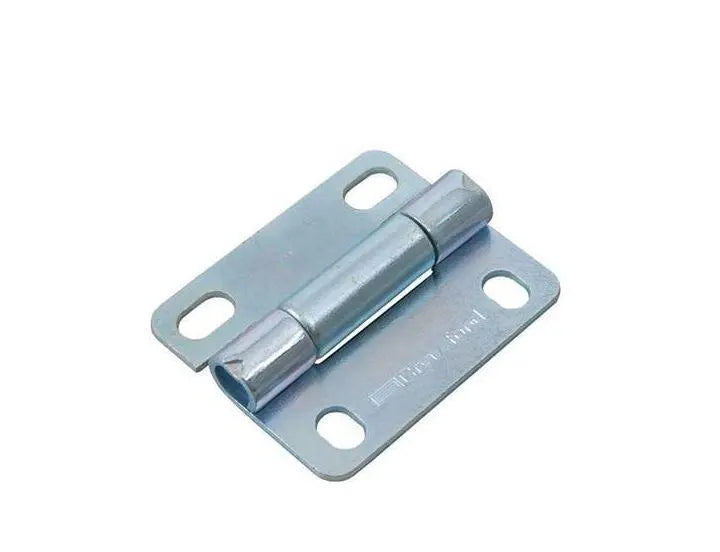

Une charnière cassée n'est pas seulement bruyante. Elle affaiblit l'ensemble du tablier de la porte.
Une porte sectionnelle se compose de plusieurs panneaux. Pour que ces panneaux se déplacent correctement dans le guidage lors de l'ouverture et de la fermeture, ils doivent être solidement reliés entre eux.
C'est précisément à cela que servent les charnières centrales. Elles relient les sections au milieu, maintiennent le tablier de la porte en forme et assurent un mouvement uniforme des panneaux.
Si une charnière centrale se détache, se tord ou se casse, le tablier de la porte ne fonctionne plus correctement. La porte grince, vacille, s'incline ou sollicite inutilement les galets, les rails, le moteur et les ressorts.
Les erreurs les plus fréquentes lors de l'achat de charnières centrales
De nombreux clients commandent une charnière d'après une photo. Cela semble rapide. Mais conduit souvent à la mauvaise pièce.
Erreur 1 : Ignorer la protection anti-pincement
Une charnière pour panneaux à protection anti-pincement ne convient pas automatiquement aux panneaux traditionnels sans protection anti-pincement. La forme doit correspondre au profil du panneau.
Erreur 2 : Ne pas mesurer l'entraxe
L'entraxe détermine si la charnière s'adapte parfaitement aux points de fixation existants. Estimer le risque de retouches ou d'erreur d'achat.
Erreur 3 : Confondre les fabricants
Hörmann, Novoferm, Crawford, Kingspan, Hoesch, Epco ou Tecsedo – des charnières d'apparence similaire peuvent être techniquement différentes.
Erreur 4 : Réutiliser les vis
Si les anciennes vis sont usées, rouillées ou trop serrées, la nouvelle charnière ne tiendra pas de manière fiable. Toujours vérifier la fixation.
La solution : Sélectionner la charnière centrale en fonction du type de panneau
La question la plus importante n'est pas : « Quelle charnière ressemble à celle-ci ? » La question la plus importante est : Quel système de panneau et de ferrure est installé ?
Vérifiez : La porte a-t-elle des panneaux à protection anti-pincement ? Y a-t-il une porte piétonne ? Quel fabricant est installé ? Quelle est la distance entre les trous ? La charnière est-elle traditionnelle, avec des cames, avec des trous oblongs ou avec un volet surélevé ?
Pour Kingspan ST1V
Convient aux panneaux de protection anti-pincement Kingspan ST1V avec un entraxe de 45 mm – idéal si ce système de panneau est installé.
Voir Kingspan ST1VPour Hoesch ST3V / KIRigato
La bonne direction pour les panneaux de protection anti-pincement Hoesch ST3V et Italpannelli KIRigato.
Voir ST3V / KIRigatoPour panneaux de porte piétonne
Si une porte piétonne intégrée est présente, une charnière avec un volet surélevé peut être nécessaire.
Voir la version porte piétonnePour panneaux traditionnels
S'il n'y a pas de système anti-pincement, vous avez besoin d'une charnière pour panneaux traditionnels sans protection anti-pincement.
Voir sans protection anti-pincementQuelle charnière centrale convient ? Le tableau de décision rapide
Ce tableau aide à la présélection. Pour la commande finale, le fabricant, le type de panneau, l'entraxe, la forme et l'état des points de fixation sont toujours essentiels.
| Situation sur la porte sectionnelle | Solution recommandée | Pourquoi ce choix ? |
|---|---|---|
| Panneau de protection anti-pincement Kingspan ST1V installé | Charnière centrale Kingspan ST1V | Convient aux panneaux de protection anti-pincement ST1V avec un entraxe de 45 mm. |
| Panneau Hoesch ST3V ou Italpannelli KIRigato | Charnière centrale Hoesch ST3V / KIRigato | Solution de charnière galvanisée adaptée à ces panneaux de protection anti-pincement. |
| Panneau ST3V avec porte piétonne intégrée | Charnière centrale ST3V avec volet surélevé | Le volet surélevé est important si la version porte piétonne nécessite plus d'encombrement. |
| Epco ST9V ou Italpannelli APZ Rigato | Charnière centrale ST9V avec cames et trous oblongs | Les cames et les trous oblongs facilitent le positionnement et le réglage fin. |
| Panneaux de protection anti-pincement Epco / Tecsedo / Kingspan / Metecno | Charnière centrale 3227 pour panneaux de protection anti-pincement | Solution plus universelle pour les panneaux de protection anti-pincement adaptés avec un entraxe de 45 mm. |
| Panneau traditionnel sans protection anti-pincement | Charnière centrale 3212 sans protection anti-pincement | Convient aux panneaux traditionnels sans système de protection anti-pincement intégré. |
| Porte sectionnelle Hörmann avec logement de charnière adapté | Charnière centrale Hörmann | Bonne direction si un système Hörmann adapté est présent. |
| Porte sectionnelle Novoferm | Charnière centrale Novoferm | Convient aux portes industrielles et résidentielles Novoferm si le schéma de perçage et la version sont corrects. |
| Porte sectionnelle Crawford / Assa Abloy | Charnière centrale Crawford / Assa Abloy | Solution de charnière industrielle robuste pour les portes Crawford et Assa Abloy adaptées. |
| Les points de vissage doivent être renouvelés | Vis de charnière 6,3 × 35 mm | Important si les anciennes vis sont usées, arrachées ou ne sont plus sécurisées. |
Interpréter correctement les symptômes : Charnière défectueuse ou autre problème ?
Une charnière centrale défectueuse se manifeste souvent clairement. Néanmoins, l'ensemble du mouvement de la porte doit être examiné.
La porte grince entre les sections
Souvent, les charnières, les points de vissage ou les jonctions de panneaux sont usés. Une seule charnière défectueuse peut solliciter plusieurs sections.
Vérifier les charnièresUne section vacille
Dans ce cas, la charnière centrale, la charnière latérale, le support de galet ou les points de vissage peuvent être affectés. Ne pas remplacer uniquement la pièce la plus bruyante.
Vérifier la charnière HörmannLa porte coince dans le virage
Si la porte se déplace difficilement dans la courbe, les charnières, les galets de roulement, les supports de galets supérieurs et le guidage des rails doivent être vérifiés ensemble.
Voir les galets de roulementLes vis sont arrachées
Dans ce cas, une nouvelle charnière seule ne suffit souvent pas. Vérifier également la fixation, l'état du panneau et les vis de charnière appropriées.
Voir les vis de charnièreExemple pratique : La porte grince – et soudain une section penche
Un cas typique : Dans un atelier, la porte sectionnelle grince plus fort que d'habitude depuis des semaines. D'abord, elle ne fait que grincer. Puis une section vacille légèrement. Finalement, une charnière centrale se casse à la fixation.
La supposition rapide : « N'importe quelle nouvelle charnière fera l'affaire. »
La meilleure solution : Démonter l'ancienne charnière, vérifier le type de panneau, mesurer l'entraxe, identifier la protection anti-pincement et contrôler les points de fixation. Pour une porte avec porte piétonne, il faut également vérifier si un volet surélevé est nécessaire.
Ainsi, non seulement la pièce visible est remplacée, mais la cause est proprement résolue. La porte fonctionne à nouveau plus silencieusement, les panneaux sont solidement connectés et les galets de roulement sont soulagés.
Détails techniques – expliqués simplement
Pour les charnières centrales, peu de points décident si la pièce de rechange convient ou non.
| Caractéristique | Ce que cela signifie | Pourquoi c'est important |
|---|---|---|
| Protection anti-pincement | Le profil du panneau protège contre le pincement entre les sections. | La charnière doit correspondre à la géométrie spéciale du panneau. |
| Sans protection anti-pincement | Panneau traditionnel sans profil de protection anti-pincement spécial. | Nécessite une forme de charnière différente de celle des panneaux à protection anti-pincement. |
| Entraxe / Distance entre les trous | Distance entre les points de fixation. | Détermine si la charnière s'adapte aux trous existants. |
| Cames | Aides au positionnement sur la charnière. | Facilitent un montage propre et empêchent le glissement. |
| Trous oblongs | Points de fixation réglables. | Permet un réglage fin lors de l'alignement. |
| Rabat surélevé | Conception spéciale pour certaines zones de portes piétonnes. | Important si une charnière normale ne s'adapte pas correctement à cet endroit. |
| Matériau | Généralement en acier galvanisé. | Protège contre la corrosion et résiste aux contraintes quotidiennes. |
| Vis | Fixation sur le tablier de la porte. | Des vis incorrectes ou anciennes affaiblissent toute la connexion. |
Pourquoi la protection des doigts est essentielle
Les panneaux de protection des doigts ont une forme de profil différente de celle des panneaux traditionnels. La charnière doit accompagner ce mouvement correctement. Une mauvaise charnière peut se bloquer, être mal positionnée ou endommager les panneaux.
Pourquoi la distance centrale ne doit pas être estimée
Si l'espacement des trous est incorrect, la charnière n'est pas correctement positionnée. Cela crée des tensions, un mauvais guidage et une usure inutile.
Pourquoi les charnières de porte piétonne peuvent être différentes
Avec une porte piétonne intégrée, la construction est souvent différente. Un rabat surélevé peut être nécessaire pour que la connexion fonctionne correctement malgré la zone de la porte.
Pourquoi les vis sont si importantes
Une nouvelle charnière ne tient que par sa fixation. Si les anciennes vis sont foirées ou si le logement du panneau est endommagé, la fixation doit être remplacée correctement par un professionnel.
Vérifiez les accessoires en même temps : Une charnière ne fonctionne jamais seule
Si une charnière centrale est défectueuse, il est utile de jeter un coup d'œil aux composants adjacents. Vous éviterez ainsi une deuxième commande.
| Accessoire / Catégorie | Quand est-ce utile ? | Lien direct |
|---|---|---|
| Vis de charnière | Si les anciennes vis sont endommagées, rouillées ou desserrées. | Voir les vis |
| Galets de roulement | Si la porte tremble, grince ou a du mal à glisser dans le rail. | Voir les galets de roulement |
| Supports de galets | Si le galet a du jeu ou n'est pas guidé correctement latéralement. | Voir les supports de galets |
| Supports de galets supérieurs | Si la porte ne repose pas correctement en haut ou se coince dans la courbe. | Voir les supports de galets supérieurs |
| Consoles de sol | Si la porte roule de travers en bas ou si le guidage inférieur a du jeu. | Voir les consoles de sol |
| Câbles métalliques | Si la porte est suspendue, tire d'un côté ou si la tension du câble est inégale. | Voir les câbles métalliques |
| Kits de ferrures | Si plusieurs charnières, galets et supports d'une section sont usés. | Voir le kit de ferrures |
| Conseils techniques | Si le fabricant, le type de panneau ou le schéma de perçage ne sont pas clairs. | Nous contacter |
Itinéraires de produits recommandés chez Tormeister24
Plus vous identifiez précisément l'ancienne charnière, plus vite vous trouverez la pièce de rechange appropriée.
Pour les panneaux de protection des doigts
Vérifiez d'abord le fabricant, le type de panneau et la distance centrale de 45 mm. Choisissez ensuite la charnière ST1V, ST3V ou ST9V appropriée.
Voir la charnière de protection des doigtsPour les panneaux traditionnels
Si votre porte n'a pas de profil de protection des doigts, utilisez une charnière pour panneaux traditionnels sans protection des doigts.
Acheter une charnière traditionnellePour les pièces de rechange du fabricant
Pour Hörmann, Novoferm ou Crawford, le choix doit se faire en fonction du fabricant, de la série et du schéma de perçage.
Voir la charnière CrawfordPour les sections complètes
Si plusieurs pièces sont usées, un kit de ferrures peut être plus judicieux que des charnières individuelles.
Voir le kit de ferrures"Une charnière similaire ne suffit-elle pas ?" – Objections honnêtement répondues
"Ça a l'air presque identique."
Presque identique ne suffit pas pour les charnières. Le schéma de perçage, la forme du panneau, l'épaisseur du matériau et la géométrie du mouvement doivent correspondre.
"Je ne remplace que la pièce cassée."
Cela peut fonctionner. Mais vérifiez également les charnières environnantes, les points de vis et les supports de galets.
"Je reprends les anciennes vis."
Seulement si elles sont vraiment en parfait état. Si les points de vis sont endommagés, la nouvelle charnière perdra rapidement sa fixation.
"La porte fonctionne toujours."
Une porte avec une charnière cassée ne fonctionne souvent qu'au détriment des autres composants. Ce n'est pas une solution durable.
Vous ne voulez pas de mauvaise charnière ?
Tormeister24 vous aide à choisir. Avec une photo, les dimensions et la plaque signalétique, vous trouverez plus rapidement la pièce de rechange appropriée.
Faire vérifier la charnièreQue se passe-t-il si une charnière centrale défectueuse est ignorée ?
Alors une petite pièce de rechange se transforme rapidement en un dommage plus important à la porte.
Les panneaux sont sollicités
Si la connexion est faible, les sections travaillent l'une contre l'autre. Cela peut endommager les trous de vis et les zones des panneaux.
Les galets de roulement s'usent plus rapidement
Un tablier de porte instable ne roule pas correctement. Les galets et les supports subissent plus de pression et de jeu.
L'entraînement est surchargé
Si la porte se coince ou tremble, l'entraînement doit exercer plus de force. Cela réduit sa durée de vie.
La réparation devient plus coûteuse
Ce qui est aujourd'hui une charnière peut demain concerner le panneau, les supports de galets, les galets de roulement, le rail ou l'entraînement.
FAQ : Choisir correctement la charnière centrale d'une porte sectionnelle
Quel est le rôle d'une charnière centrale sur une porte sectionnelle ?
Une charnière centrale relie deux panneaux au centre du tablier de la porte. Elle assure la stabilité et permet aux sections de se déplacer correctement lors de l'ouverture et de la fermeture.
Comment reconnaître une charnière centrale défectueuse ?
Les signes typiques sont des grincements, des fissures visibles, des languettes tordues, du jeu entre les panneaux, des vis arrachées ou une porte qui se coince dans le virage.
Quelle est la différence entre avec et sans protection des doigts ?
Les panneaux de protection des doigts ont un profil spécial anti-pincement. Cela nécessite des charnières adaptées. Les panneaux traditionnels sans protection des doigts utilisent d'autres formes de charnières.
Pourquoi la distance entre les trous est-elle si importante ?
La distance entre les trous détermine si la nouvelle charnière s'adapte aux points de fixation existants. Si elle est mal choisie, la charnière ne sera pas correctement installée.
Quand ai-je besoin d'une charnière avec un rabat surélevé ?
Cela peut être nécessaire pour certaines zones de portes piétonnes. S'il y a une porte piétonne intégrée, la conception de l'ancienne charnière doit être comparée attentivement.
Puis-je utiliser une charnière similaire d'un autre fabricant ?
Seulement si le schéma de perçage, le profil du panneau, la conception, le matériau et la fonction correspondent réellement. Acheter en se basant sur l'apparence entre différents fabricants est risqué.
Dois-je remplacer les vis en même temps ?
Oui, si les anciennes vis sont endommagées, rouillées ou foirées. Un vissage stable est crucial pour la durabilité de la nouvelle charnière.
Puis-je remplacer une charnière centrale moi-même ?
Pour les petites portes privées, un utilisateur techniquement expérimenté peut souvent identifier les pièces de quincaillerie simples. Pour les portes commerciales, les portes lourdes ou les panneaux endommagés, un professionnel doit vérifier.
Quelles photos sont utiles pour le choix ?
Des photos de l'ancienne charnière, du profil du panneau, du schéma de perçage, des points de vis, de l'intérieur de la porte, de l'étiquette du fabricant et de la section concernée sont utiles.
Tormeister24 peut-il aider au choix ?
Oui. Envoyez des photos, des dimensions et la plaque signalétique. Tormeister24 vous aidera à trouver plus rapidement la charnière centrale appropriée et à éviter les erreurs d'achat.
Trouvez dès maintenant la charnière centrale adaptée – au lieu de continuer à rouler avec des panneaux bancals
Choisissez dès maintenant la charnière centrale adaptée pour les panneaux de protection des doigts, les panneaux traditionnels, les portes piétonnes ou les systèmes de fabricants tels que Hörmann, Novoferm et Crawford.
Acheter des charnièresDemander un conseil technique
