Le portail remonte à nouveau : causes, diagnostic des pannes et solution appropriée
Lorsqu'une porte de garage ou une porte industrielle remonte à nouveau après s'être fermée, ce n'est généralement pas un hasard. Souvent, un dispositif de sécurité signale une erreur – ou la porte ne fonctionne pas correctement mécaniquement.
Contenu de cette page ↓
Le portail remonte à nouveau : pourquoi vous ne devriez pas ignorer le problème
La porte descend, s'arrête juste avant le sol et s'ouvre à nouveau. Ou elle ne se ferme qu'à moitié et s'inverse immédiatement. Pour de nombreux opérateurs, cela ressemble à un défaut électronique ennuyeux. En pratique, il s'agit souvent d'un signal clair : le contrôle du portail détecte un obstacle, un dispositif de sécurité défectueux ou un effort inhabituellement élevé.
C'est fondamentalement logique. Une porte motorisée ne doit pas simplement continuer à se fermer si une personne, un véhicule, une palette ou un défaut technique fait obstacle. C'est précisément à cela que servent les cellules photoélectriques, les barrières immatérielles, les sécurités de bord de fermeture, les optosenseurs, les bandes de sécurité 8k2 et les arrêts de force.
Pour les propriétaires, cela signifie que leur porte de garage n'est pas utilisable de manière fiable. Pour les entreprises, le problème est encore plus critique : une porte industrielle défectueuse peut directement affecter la réception des marchandises, l'expédition, le trafic des chariots élévateurs et la sécurité opérationnelle.
Si vous recherchez des capteurs ou des pièces de rechange adaptés, vous trouverez chez Tormeister24 des solutions sélectionnées pour les cellules photoélectriques pour portails et portes, les barrières immatérielles pour portes industrielles et les optosenseurs et sécurités de bord de fermeture.
Pourquoi une porte remonte-t-elle à nouveau lors de la fermeture ?
La cause la plus fréquente n'est pas l'entraînement lui-même, mais un signal provenant du circuit de sécurité. Le système de contrôle reçoit alors le message suivant : "La fermeture n'est pas sûre". La porte s'arrête et s'ouvre à nouveau.
1. Cellule photoélectrique interrompue
La saleté, l'humidité, un émetteur mal aligné ou un câble endommagé peuvent faire en sorte que la cellule photoélectrique détecte un obstacle, même s'il n'y a rien sur le chemin.
2. Le bord de fermeture signale une erreur
Sur les portes sectionnelles et les portes industrielles, le dispositif de sécurité du bord de fermeture surveille le bord inférieur de la porte. Si un optosenseur, une bande 8k2 ou le câble de raccordement est défectueux, la porte remonte souvent.
3. La porte est mécaniquement trop lourde
Des roulettes usées, des câbles endommagés, une tension de ressort incorrecte ou de la saleté dans le guidage peuvent augmenter la force nécessaire. Le système de contrôle l'interprète comme un obstacle.
Surtout dans les installations plus anciennes, on cherche souvent au mauvais endroit. L'entraînement est suspecté, bien que la cause se trouve au niveau de la cellule photoélectrique, du profil de sécurité, des roulettes ou du réglage des butées.
Erreurs pratiques courantes
De nombreux problèmes n'apparaissent pas soudainement. Ils sont annoncés : la porte fonctionne parfois normalement, parfois elle remonte. Les dysfonctionnements se multiplient par temps de pluie. Après une collision avec un chariot élévateur ou un véhicule, la cellule photoélectrique ne fonctionne plus de manière fiable. Ou la porte est plus lourde qu'auparavant.
Erreur 1 : Nettoyer brièvement la cellule photoélectrique et considérer le problème comme résolu
Une lentille sale se nettoie rapidement. C'est la première bonne étape. Mais si le problème réapparaît, la cause est souvent plus profonde : alignement, fixation, rupture de câble, humidité dans le boîtier ou un capteur vieillissant.
Erreur 2 : Augmenter simplement la force sur l'entraînement
Cela semble pratique, mais c'est dangereux. Si la porte est mécaniquement lourde à manœuvrer ou si un dispositif de sécurité ne fonctionne pas correctement, une limite de force plus élevée ne résout pas le problème réel. Cela peut même augmenter le risque.
Erreur 3 : Court-circuiter le dispositif de sécurité
Ce n'est pas une réparation. Une cellule photoélectrique ou un bord de fermeture court-circuité peut entraîner l'arrêt tardif de la porte en cas d'obstacle réel. En particulier pour les portes industrielles motorisées, il s'agit d'un problème majeur de sécurité et de responsabilité.
Erreur 4 : Ignorer la mécanique
Une porte n'est pas seulement de l'électronique. Les ressorts, les câbles, les roulettes, les charnières et les supports de roulettes contribuent de manière décisive à ce que la porte fonctionne en douceur. Si une usure se produit ici, le contrôle réagit souvent par un arrêt ou une inversion.
Vous trouverez des pièces de rechange mécaniques appropriées chez Tormeister24, entre autres, dans les catégories roulettes à roulement à billes pour portes sectionnelles, supports de roulettes et charnières, ressorts de torsion et ressorts de traction, ainsi que câbles pour portes sectionnelles.
Explication technique : Que se passe-t-il dans le contrôle de la porte ?
Lors de la fermeture, le système de commande de la porte vérifie plusieurs conditions. Ce n'est que lorsque celles-ci sont remplies que la porte est autorisée à se fermer complètement. Selon l'installation, cela inclut par exemple :
- Cellule photoélectrique dégagée
- Sécurité de bord de fermeture opérationnelle
- Contact de portillon fermé
- Détecteur de mou de câble non déclenché
- Positions finales correctement programmées
- Valeurs de force dans la plage admissible
- Pas de dysfonctionnement dans le contrôle ou l'évaluation de la sécurité
Si un signal incohérent est reçu, la porte ne se ferme pas davantage. Selon le système de commande, elle s'arrête ou s'inverse. Pour l'utilisateur, cela donne l'impression que le moteur "n'a pas envie". Techniquement, le système de commande fait exactement ce qu'il doit faire : il empêche une fermeture risquée.

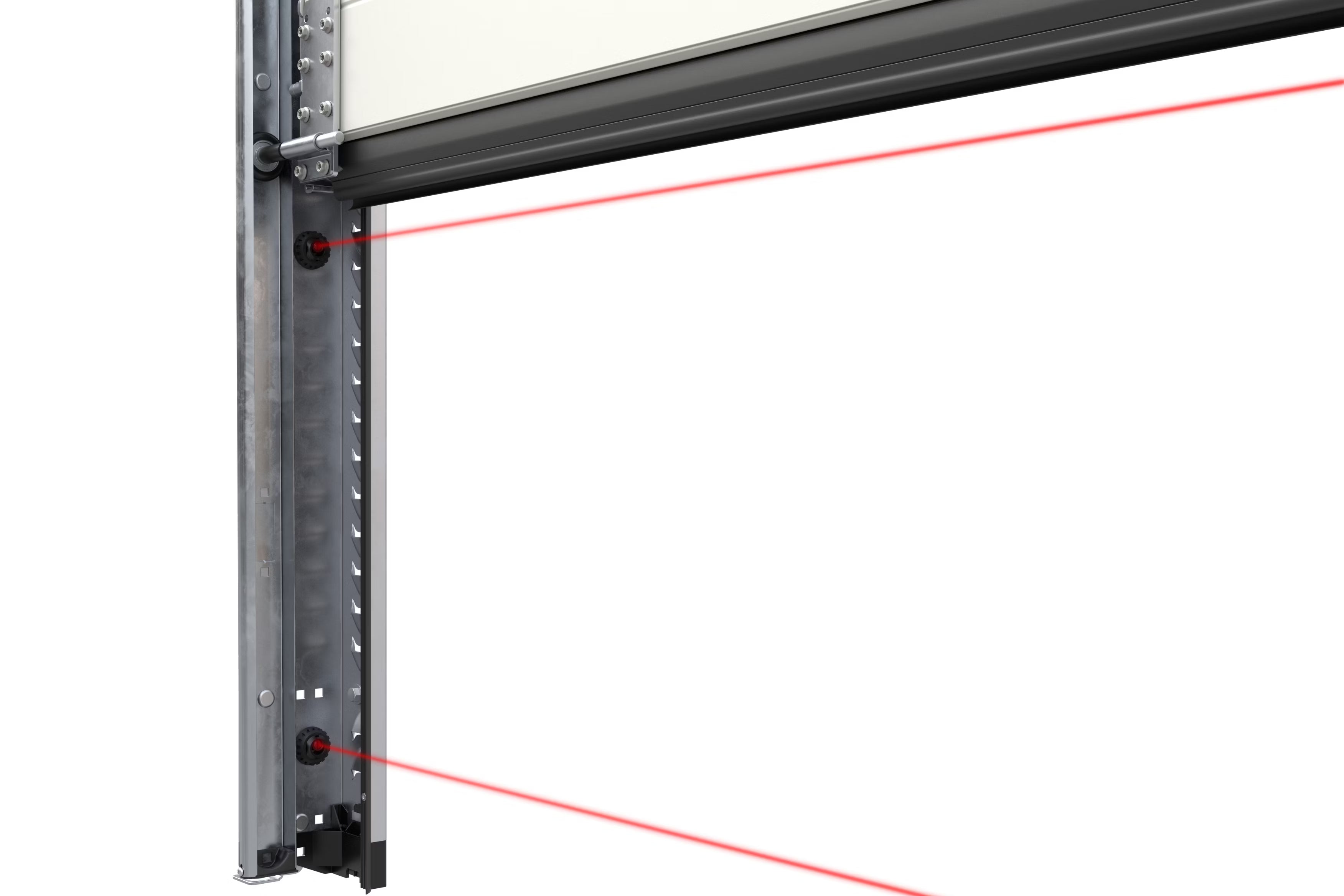

Cellule photoélectrique : Le classique pour les portes de garage et les portes industrielles
Une cellule photoélectrique surveille la zone devant ou dans l'ouverture de la porte. Si le faisceau lumineux est interrompu, la porte ne doit pas se fermer. Les dysfonctionnements fréquents sont des lentilles sales, des supports tordus, des câbles de connexion défectueux ou de l'humidité.
Si votre installation s'arrête fréquemment à cause de la cellule photoélectrique, il vaut la peine d'examiner les solutions de remplacement ou de modernisation appropriées : Voir les cellules photoélectriques pour portails et portes.
Barrières immatérielles : Plus de surveillance pour les portes larges ou à fort trafic
Une barrière immatérielle fonctionne avec de nombreux faisceaux lumineux sur une plus grande hauteur. Cela est particulièrement utile pour les portes industrielles, les zones de chargement et les passages à fort trafic. Alors qu'une seule cellule photoélectrique ne surveille qu'un seul plan, une barrière immatérielle couvre une zone plus étendue.
Pour les entreprises avec trafic de chariots élévateurs, trafic de livraison ou risque plus élevé, les barrières immatérielles pour portails et portes industrielles sont souvent la solution la plus professionnelle.
Optosenseur et 8k2 : Sécurité directement sur le bord de fermeture
Le dispositif de sécurité du bord de fermeture est situé sur le bord inférieur de la porte. Il détecte si la porte heurte un obstacle ou si le profil de sécurité ne fonctionne pas correctement.
Avec un optosenseur, un signal optique est surveillé dans le profil en caoutchouc. Si le profil est déformé, le signal change. Avec une bande de sécurité 8k2, une résistance électrique est surveillée. Si la valeur change en raison d'une activation ou d'une erreur, le système de commande réagit.
Si la porte remonte juste avant le sol, le bord de fermeture est l'un des points de contrôle les plus importants. Vous trouverez les composants appropriés ici : Optosenseurs et sécurité de bord de fermeture pour portails.
Contact de portillon et interrupteur de mou de câble
Sur les portes sectionnelles avec portillon, le système de commande doit détecter si le portillon est bien fermé. Si le contact est ouvert, défectueux ou mal réglé, la porte ne doit généralement pas fonctionner.
Un interrupteur de mou de câble surveille si le câble porteur est correctement tendu. Si un mou de câble est détecté, le fonctionnement sûr n'est plus garanti. L'installation s'arrête alors ou empêche le mouvement.
Pour ces types de défauts, les catégories contacts de portillon pour portails et interrupteurs de mou de câble pour installations de portails sont pertinentes.
Quel est le rôle des normes EN 12453, ASR A1.7 et DGUV ?
Pour les portes motorisées, il ne s'agit pas seulement de confort. Il s'agit de la sécurité d'utilisation. Des normes et des règles telles que l'EN 12453, l'ASR A1.7, l'information DGUV 208-022, l'EN 12978 et le règlement sur la sécurité d'exploitation décrivent comment les portes doivent être planifiées, exploitées, contrôlées et entretenues en toute sécurité.
Pour les exploitants, cela signifie en pratique : une porte doit être utilisée de manière à ne pas mettre en danger les personnes. Les dispositifs de sécurité doivent fonctionner. Les contrôles et l'entretien doivent être traçables. Les spécifications du fabricant doivent être respectées.
Pour les monteurs, cela signifie : ne pas seulement effacer l'erreur, mais trouver la cause. Si une cellule photoélectrique est mal montée, un bord de fermeture est défectueux ou la limitation de force n'est pas plausible, l'installation doit être réparée correctement.
Pour les clients commerciaux, cela signifie particulièrement clairement : une porte qui remonte régulièrement n'est pas seulement un problème de confort. Cela peut être une indication d'un dysfonctionnement lié à la sécurité. Attendre trop longtemps dans ce cas risque des temps d'arrêt, un fonctionnement dangereux et des problèmes lors du prochain contrôle.
La solution adaptée : D'abord cerner la cause, puis choisir la bonne pièce
La meilleure solution n'est pas toujours le remplacement le plus cher. Mais ce n'est presque jamais un tâtonnement aveugle. Procédez de manière structurée.
Étape 1 : Inspection visuelle
Y a-t-il quelque chose dans la zone du portail ? Les cellules photoélectriques sont-elles propres et alignées ? Les câbles sont-ils endommagés ? Le bord de fermeture est-il visiblement déformé ? Les roulettes et les câbles sont-ils correctement installés ?
Étape 2 : Observer le comportement d'erreur
La porte remonte-t-elle toujours au même endroit ? Seulement quand il pleut ? Seulement quand elle se ferme ? Seulement quand il fait froid ? Ces détails cernent considérablement la cause.
Étape 3 : Choisir la pièce de rechange compatible
La technologie de sécurité doit correspondre au système de commande existant, au type de porte et à l'application. En cas d'incertitude, une courte demande est préférable à un mauvais achat.
Chez Tormeister24, vous ne trouverez pas de bricolage arbitraire, mais des catégories de produits pratiques pour de véritables installations de portes. C'est important, car une porte n'est pas un appareil électrique quelconque. C'est un composant mobile avec du poids, de la force et des exigences de sécurité.
Si votre système de commande lui-même est la cause ou si l'évaluation de la sécurité ne fonctionne plus correctement, il vaut la peine d'examiner également les systèmes de commande de portes industrielles Marantec.
Incertain quant au problème ? Contactez Tormeister24Comparaison et aide à la décision : Qu'est-ce qui est probablement défectueux ?
Le tableau suivant aide à une première évaluation. Il ne remplace pas une vérification professionnelle, mais permet de gagner du temps lors de la recherche de pannes.
| Symptôme | Cause probable | Que vérifier ? | Solution appropriée |
|---|---|---|---|
| La porte remonte immédiatement après la fermeture | Cellule photoélectrique interrompue, sale ou mal alignée | Nettoyer les lentilles, vérifier l'alignement, contrôler les câbles et les supports | Remplacer ou ajouter une cellule photoélectrique |
| La porte remonte juste avant le sol | Sécurité de bord de fermeture, capteur optique ou bande 8k2 défectueux | Vérifier le profil en caoutchouc, l'émetteur, le récepteur, le câble spiralé et l'évaluation | Vérifier la sécurité de bord de fermeture et remplacer le composant |
| La porte ne fonctionne qu'en mode homme mort | Circuit de sécurité non activé | Vérifier la cellule photoélectrique, le bord de fermeture, le contact de portillon, le système de commande | Remettre en état le dispositif de sécurité au lieu de le court-circuiter |
| Le dysfonctionnement survient particulièrement par temps de pluie ou de froid | Humidité, problème de contact, capteurs vieillissants ou câble endommagé | Vérifier le boîtier, les connecteurs et le câblage | Remplacer le capteur ou le câble de raccordement |
| La porte fonctionne de travers, secoue ou est anormalement bruyante | Usure mécanique des roulettes, câbles, charnières ou ressorts | Vérifier les roulettes, les câbles, l'état des ressorts et les rails de guidage | Remplacer les roulettes, les câbles ou le système de ressorts |
| Problème après changement de commande ou nouveau réglage | Positions finales, valeurs de force ou paramètres de sécurité mal réglés | Vérifier le manuel de commande, le cycle d'apprentissage, l'évaluation de la sécurité | Paramétrer correctement la commande ou choisir la commande appropriée |
Exemple pratique : La porte industrielle remonte constamment à la réception des marchandises
Un cas typique : Dans un entrepôt, la porte sectionnelle fonctionne normalement le matin. Après plusieurs passages de chariots élévateurs, elle s'arrête en se fermant et s'ouvre à nouveau. Les employés nettoient la cellule photoélectrique, après quoi elle fonctionne brièvement. Le lendemain, l'erreur se reproduit.
La cause n'est pas le moteur. Un chariot élévateur a légèrement déplacé le support de la cellule photoélectrique. Le faisceau lumineux ne touche plus correctement le récepteur. De plus, la lentille est encrassée par la poussière et les éclaboussures d'eau. Pour la commande, cela ressemble à un obstacle dans l'ouverture de la porte.
La solution propre : aligner correctement la cellule photoélectrique, vérifier la fixation, remplacer les supports ou capteurs endommagés et, par la même occasion, tester la sécurité de la barre palpeuse. En cas de trafic intense de chariots élévateurs, un rideau lumineux peut être plus judicieux car il surveille une plus grande surface.
Le résultat : La porte se ferme à nouveau de manière fiable. La réception des marchandises se déroule sans interruption constante. Et l'opérateur a non seulement amélioré le confort, mais a également restauré la sécurité de l'installation de la porte.
Voir les rideaux lumineux pour portes industriellesObjections pratiques – et la réponse claire
« La porte fonctionne encore. Dois-je vraiment faire quelque chose ? »
Oui, si l'erreur se reproduit. Une porte qui s'inverse occasionnellement peut être le début d'un problème plus important. Aujourd'hui, c'est juste agaçant. Demain, la livraison sera interrompue ou l'installation échouera à l'inspection.
« Ne puis-je pas simplement ponté la cellule photoélectrique ? »
Non. Ce n'est pas une solution professionnelle pour l'exploitation. Un dispositif de sécurité a un but : protéger les personnes, les véhicules et le matériel. Si elle est mise hors service, le risque augmente considérablement.
« Un capteur universel bon marché suffit-il ? »
Pas toujours. L'essentiel est que le capteur, la commande, le type de porte et l'application correspondent. Surtout pour les portes industrielles et les composants liés à la sécurité, un produit de qualité adapté est payant.
« Je ne sais pas quelle pièce convient à mon installation. »
Alors ne devinez pas. Notez le fabricant, le type de commande, le type de porte, les capteurs existants et la description précise du problème. Avec ces informations, Tormeister24 pourra vous aider beaucoup plus rapidement.
Demander une pièce de rechange adaptéeRecommandation d'action claire
Si votre porte remonte à la fermeture, ne vous fiez pas à votre intuition. Vérifiez d'abord la zone de la porte, puis la cellule photoélectrique, la barre palpeuse, le contact de la porte piétonne, l'interrupteur de câble détendu et la mécanique. Ensuite, choisissez la pièce de rechange appropriée ou faites vérifier l'installation par un professionnel.
Pour les propriétaires de maisons, c'est important pour que la porte de garage se ferme de manière fiable et sûre. Pour les entreprises commerciales, c'est encore plus important, car les pannes de porte coûtent directement de l'argent : immobilisation, retards de livraison, conducteurs insatisfaits et éventuels défauts de sécurité.
Celui qui économise sur les composants liés à la sécurité paie souvent doublement plus tard – par des pannes, une nouvelle recherche d'erreurs ou un fonctionnement incertain. Misez donc sur des composants adaptés et un choix professionnel.
Pour les problèmes de cellule photoélectrique
Si la porte s'arrête en se fermant alors que rien ne l'obstrue, vérifiez d'abord l'alignement, l'encrassement et le raccordement de la cellule photoélectrique.
Voir les cellules photoélectriquesPour les défauts de barre palpeuse
Si la porte s'inverse juste avant le sol ou ne fonctionne qu'en mode homme mort, la sécurité de la barre palpeuse est particulièrement suspecte.
Voir la sécurité de la barre palpeusePour les installations complexes
Pour les portes industrielles, les erreurs de commande ou les circuits de sécurité peu clairs, une demande est généralement le moyen le plus rapide d'obtenir la solution appropriée.
Demander un conseilQuestions fréquentes : La porte remonte
Pourquoi ma porte de garage remonte-t-elle ?
Souvent, la commande détecte un obstacle ou un dysfonctionnement. Les causes typiques sont une cellule photoélectrique interrompue, une sécurité de barre palpeuse défectueuse, des positions finales mal réglées ou une porte mécaniquement difficile à manœuvrer.
Pourquoi ma porte industrielle remonte-t-elle en se fermant ?
Pour les portes industrielles, la cause réside souvent dans le circuit de sécurité. La cellule photoélectrique, le rideau lumineux, l'optosenseur, la barre de sécurité 8k2, le contact de la porte piétonne ou l'interrupteur de câble détendu peuvent empêcher la fermeture s'ils signalent une erreur.
Que signifie le fait que la porte ne fonctionne qu'en mode homme mort ?
C'est souvent un signe qu'un dispositif de sécurité ne fonctionne pas correctement ou n'est pas activé par la commande. L'installation doit être vérifiée au lieu de contourner les dispositifs de sécurité.
Une cellule photoélectrique encrassée peut-elle faire remonter la porte ?
Oui. La poussière, les toiles d'araignées, l'humidité, la neige ou la saleté sur la lentille peuvent perturber le signal. Si l'erreur réapparaît après le nettoyage, l'alignement, le câble et l'état du capteur doivent être vérifiés.
Quelle est la différence entre un optosenseur et une barre de sécurité 8k2 ?
Un optosenseur surveille un signal optique dans le profil de sécurité. Une barre de sécurité 8k2 fonctionne avec une résistance électrique surveillée. Les deux systèmes servent à sécuriser le bord de fermeture, mais doivent être adaptés à la commande.
Quand ai-je besoin d'un rideau lumineux au lieu d'une cellule photoélectrique ?
Un rideau lumineux est utile lorsqu'une zone plus grande doit être sécurisée, par exemple pour les portes industrielles, le trafic de chariots élévateurs, une fréquence de passage élevée ou un besoin de sécurité accru.
Puis-je ponter une cellule photoélectrique défectueuse ?
Pour un fonctionnement normal, ce n'est pas une solution professionnelle. Une cellule photoélectrique est un dispositif de sécurité. Si elle est mise hors service, la porte ne peut pas réagir correctement en cas d'obstacle.
Un défaut mécanique peut-il faire s'inverser la porte ?
Oui. Si les roulettes, les câbles, les ressorts, les charnières ou les rails de guidage sont usés ou endommagés, la porte peut fonctionner difficilement. La commande détecte alors un effort accru et remonte.
Quelles pièces de rechange dois-je vérifier en premier ?
Vérifiez d'abord la cellule photoélectrique, la sécurité de la barre palpeuse, les câbles, les connecteurs et les pièces mécaniques visibles. Pour les portes sectionnelles, vérifiez également les roulettes, les câbles, les ressorts, les supports de roulettes et les charnières.
Que dois-je communiquer à Tormeister24 pour une demande ?
Il est utile de mentionner le fabricant, le modèle de la commande, le type de porte, les dispositifs de sécurité existants, le code d'erreur, des photos des composants et une description précise du moment où la porte remonte.
