Arbre d'insertion et adaptateur de bride pour motorisation de porte industrielle : comment bien choisir un 25,4/40
Lorsqu'une nouvelle motorisation de porte industrielle est sur le chantier, mais ne s'adapte pas correctement à l'arbre de la porte, cela coûte du temps, des nerfs et de l'argent. Découvrez ici comment choisir correctement l'arbre d'insertion, l'arbre creux et l'adaptateur de bride – avant de commander la mauvaise pièce.
Contenu de cette page ↓
Pourquoi l'arbre d'insertion et l'adaptateur de bride sont si importants pour la motorisation de porte industrielle
Une motorisation de porte industrielle peut être techniquement parfaite – et pourtant non montable si la connexion mécanique à l'arbre de la porte n'est pas correcte. C'est précisément pour cela que l'arbre d'insertion et l'adaptateur de bride sont cruciaux.
L'entraînement doit transmettre sa puissance proprement à l'arbre de la porte. Si le diamètre, l'arbre creux, la clavette, la dimension de l'adaptateur ou la fixation ne correspondent pas, des problèmes typiques de chantier surviennent : l'entraînement ne peut pas être monté, il n'est pas sans jeu, il tourne de manière irrégulière ou ne peut pas transmettre la puissance de manière fiable.
Pour la motorisation de porte industrielle, il n'y a pas que le couple, la tension ou le contrôle qui comptent. La connexion mécanique est tout aussi importante. Un mauvais arbre d'insertion signifie : arrêt, questions, nouvelle commande et, dans le pire des cas, dommages à l'entraînement ou à l'installation de la porte.
Si vous recherchez un arbre d'insertion adapté pour les entraînements STA-1 avec arbre creux de 25,4 mm, l'arbre d'insertion WA-S 25,4/40 avec adaptateur de bride est la solution de produit directe chez Tormeister24.
Pourquoi ce sujet est plus important qu'on ne le pense
Pour les portes industrielles, on parle souvent d'abord de la puissance : de combien de Newtons-mètres la motorisation a-t-elle besoin ? 230 V ou 400 V ? Homme présent ou impulsion ? Contrôleur CS 320 ou autre solution ?
C'est important. Mais si la force n'est pas transmise mécaniquement de manière propre, le meilleur entraînement ne sert à rien. La connexion entre l'entraînement et l'arbre de la porte est le point où la puissance du moteur se transforme en mouvement réel de la porte.
L'ajustement est décisif
25,4 mm, 31,75 mm, 40 mm ou d'autres dimensions : quelques millimètres de différence peuvent transformer une pièce de rechange adaptée en un mauvais achat.
Éviter les arrêts
Si l'arbre d'insertion ne convient pas, la motorisation ne peut pas être montée correctement. Surtout en logistique et dans l'industrie, cela peut rapidement entraîner un arrêt coûteux.
Prévenir les dommages consécutifs
Une connexion mal ajustée peut provoquer du jeu, des bruits, des vibrations et une contrainte inutile sur l'arbre, l'entraînement, les roulements et la quincaillerie de la porte.
C'est pourquoi une vérification minutieuse avant de commander est payante. Ceux qui se contentent d'un "ça ira à peu près" paient souvent le double par la suite – en raison de pièces incorrectes, de temps de montage et d'un nouveau déplacement.
Erreurs typiques de la pratique
Erreur 1 : Sélectionner uniquement l'entraînement, pas la connexion de l'arbre
Beaucoup se concentrent sur le couple, le contrôle et la tension du réseau. Le côté mécanique n'est vérifié que sur le chantier. Il est alors souvent trop tard. Avant l'achat, il faut savoir clairement quel arbre, quel arbre creux et quelle solution d'adaptateur sont nécessaires.
Erreur 2 : Ne pas reconnaître 25,4 mm comme une mesure en pouces
25,4 mm correspondent à 1 pouce. De nombreuses motorisations de portes industrielles et arbres de porte utilisent des mesures en pouces. Celui qui mesure de manière imprécise avec le pied à coulisse ou arrondit commande rapidement la mauvaise pièce.
Erreur 3 : Confondre adaptateur de bride et arbre d'insertion
L'arbre d'insertion établit la connexion avec l'arbre creux. L'adaptateur de bride crée la connexion mécanique appropriée à l'entraînement ou à la situation de montage existante. Les deux doivent être considérés ensemble.
Erreur 4 : Ignorer la clavette et la rainure
La clavette assure une transmission de force par accouplement. Si la rainure, la clavette ou l'ajustement ne correspondent pas, la connexion ne peut pas fonctionner correctement. Cela entraîne du jeu, des bruits ou des problèmes de montage.
Erreur 5 : Ne pas vérifier l'équilibre de la porte
Une motorisation n'est pas là pour sauver une porte mal équilibrée. Si les ressorts, les câbles ou les galets ne sont pas corrects, la connexion de l'arbre d'insertion sera également inutilement sollicitée.
Erreur 6 : Oublier la technologie de sécurité après le remplacement de la motorisation
Après des travaux sur l'entraînement, les fonctions de sécurité doivent être à nouveau vérifiées avec précision. Cela inclut, selon l'installation, le bord de fermeture, la barrière immatérielle, l'interrupteur de câble lâche, le contact de porte de service et les réglages de commande.
Explication technique : Que font l'arbre d'insertion, l'arbre creux et l'adaptateur de bride ?
La fonction est plus simple qu'il n'y paraît à première vue : la motorisation génère du couple. Ce couple doit être transmis à l'arbre de la porte. L'arbre d'insertion et l'adaptateur de bride garantissent que cette connexion s'adapte mécaniquement de manière propre.
Qu'est-ce qu'un arbre creux ?
Un arbre creux est un arbre avec une ouverture de logement. Dans de nombreuses motorisations de portes industrielles, la motorisation est directement connectée à un arbre de porte ou via une solution d'arbre d'insertion appropriée. Le diamètre intérieur de l'arbre creux est décisif.
Qu'est-ce qu'un arbre d'insertion ?
L'arbre d'insertion est la pièce de connexion qui est insérée dans l'arbre creux correspondant. Il doit correspondre en diamètre, en longueur et en transmission de force à l'installation existante.
Qu'est-ce qu'un adaptateur de bride ?
L'adaptateur de bride crée la géométrie de montage et de transmission de force appropriée entre la motorisation et la connexion de l'arbre. Il est particulièrement important si la situation de montage existante ne correspond pas directement à l'entraînement.
Que signifie 25,4/40 ?
Pour le WA-S 25,4/40, 25,4 mm représente la dimension de l'arbre d'un côté et 40 mm la dimension de l'adaptateur de l'autre côté. Ces chiffres précis ne doivent pas être estimés. Ils doivent correspondre à la situation existante de la porte et de la motorisation.
Pourquoi la clavette est-elle importante ?
La clavette transmet le couple par accouplement. Sans clavette appropriée ou avec une rainure incorrecte, la connexion ne s'ajuste pas correctement. La motorisation peut alors sembler montée, mais ne fonctionne pas mécaniquement de manière fiable.
Pour les motorisations de portes industrielles, toute la chaîne compte : arbre de porte, arbre creux, arbre d'insertion, adaptateur, clavette, bague de réglage, motorisation, commande et circuit de sécurité.
Que signifient la sécurité et les normes dans la pratique ?
Les travaux sur les motorisations de portes industrielles ne sont pas de simples "travaux de vissage". La motorisation déplace une porte grande et lourde. Par conséquent, avant le montage, le remplacement ou l'entretien, l'installation doit être sécurisée et les instructions du fabricant doivent être respectées.
Pour les opérateurs et les installateurs, cela signifie concrètement :
Sécuriser la porte contre tout mouvement
Avant de travailler sur l'arbre, la motorisation ou les ferrures, la porte ne doit pas fonctionner de manière incontrôlée, s'affaisser ou tourner.
Couper l'alimentation de la motorisation
Avant les travaux de montage, la motorisation doit être coupée et sécurisée contre toute remise en marche involontaire.
Vérifier le fonctionnement après
Après l'installation, les fins de course, le sens de rotation, le débrayage manuel d'urgence, la commande et les dispositifs de sécurité doivent être vérifiés.
Important : un arbre d'insertion approprié ne rend pas une installation automatiquement sûre. C'est une pièce de connexion mécanique. La fonction sûre n'est obtenue qu'avec un montage professionnel, une commande appropriée, des fins de course correctement réglées et des dispositifs de sécurité vérifiés.
La solution adaptée : D'abord mesurer, puis commander l'arbre d'insertion
Le bon choix ne commence pas par le panier d'achat. Il commence par trois questions claires : Quel arbre de porte est présent ? Quelle motorisation est utilisée ? Quelle connexion est nécessaire ?
Voici comment procéder correctement
1. Identifier la motorisation
Vérifier le fabricant, le type, l'arbre creux, le couple, la tension et la commande. Pour les systèmes Marantec/MFZ, prêter une attention particulière à la version STA-1.
2. Mesurer la dimension de l'arbre
Mesurer avec un pied à coulisse. Ne pas estimer. 25,4 mm est une dimension typique en pouces et ne doit pas être confondue avec 25 mm.
3. Vérifier la dimension de l'adaptateur
L'installation nécessite-t-elle 40 mm ou une autre dimension d'adaptateur ? Vérifiez l'ancien arbre d'insertion, l'adaptateur existant et les spécifications de la motorisation.
4. Vérifier la rainure et la clavette
La rainure, la clavette et l'anneau de réglage sont-ils présents et adaptés ? Ne pas improviser en cas de pièces endommagées.
5. Vérifier le fonctionnement de la porte
La porte fonctionne-t-elle facilement et uniformément ? Si ce n'est pas le cas, vérifier les ressorts, les câbles, les galets et les ferrures avant de remplacer la motorisation.
6. Envoyer des photos
En cas d'incertitude : envoyer des photos de la motorisation, de l'arbre, de l'ancien arbre d'insertion, de la plaque signalétique et de la commande à Tormeister24.
Si votre installation nécessite un arbre d'insertion de 25,4 mm avec un adaptateur de bride de 40 mm, vous trouverez ici la solution adaptée :
Voir l'arbre d'insertion WA-S 25,4/40Quels produits et catégories Tormeister24 sont adaptés ?
Pour une motorisation de porte industrielle, il ne faut pas seulement considérer l'arbre d'insertion. Selon l'installation, la motorisation, la commande, la technologie de sécurité et les pièces d'usure mécaniques peuvent être directement pertinentes.

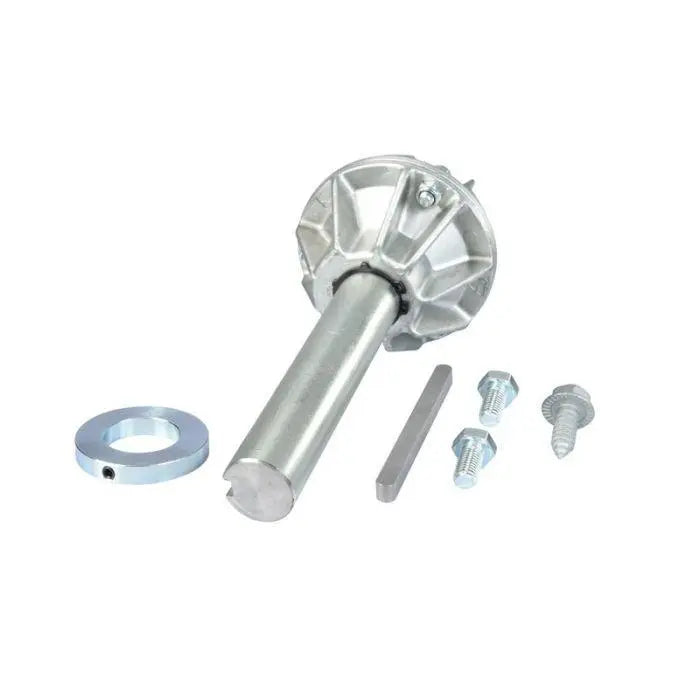

Arbre d'insertion WA-S 25,4/40
Arbre d'insertion adapté avec adaptateur de bride pour les installations où 25,4 mm et 40 mm sont précisément nécessaires.
Voir le produitMotorisations de portes sectionnelles industrielles
Pour portes sectionnelles à équilibrage par ressorts dans le commerce, les halls, les ateliers, les entrepôts et la logistique.
Voir les motorisationsCommandes de portes industrielles
Si non seulement la mécanique, mais aussi la commande, le circuit imprimé, le boîtier ou le fonctionnement doivent être renouvelés.
Voir les commandesMotorisations de portes et commandes industrielles
Aperçu des motorisations de portes de garage, de portails battants, de portails coulissants et de portes industrielles avec des solutions de commande adaptées.
Voir la catégorieInterrupteur de câble lâche
Important pour les portes sectionnelles lorsque la tension du câble et le fonctionnement sûr de la porte doivent être surveillés.
Vérifier l'interrupteurConseil pour une installation peu claire
Si vous n'êtes pas sûr de l'arbre d'insertion, de la motorisation ou de la commande qui convient, les photos et les plaques signalétiques peuvent vous aider.
Contacter Tormeister24Comparaison et aide à la décision
Ce tableau vous aide à une première classification. Le choix final doit toujours être vérifié en fonction de la motorisation, de l'arbre de la porte, de l'arbre d'insertion existant, de la plaque signalétique et des instructions du fabricant.
| Situation | Problème typique | Que vérifier ? | Solution judicieuse |
|---|---|---|---|
| La nouvelle motorisation de porte industrielle ne s'adapte pas à l'arbre de la porte | Mauvaise dimension d'arbre ou adaptateur manquant | Arbre creux, arbre de porte, ancienne pièce de connexion, type de motorisation | Sélectionner l'arbre d'insertion / l'adaptateur de bride approprié |
| On mesure environ 25 mm | 25,4 mm est mal interprété comme 25 mm | Mesurer précisément avec un pied à coulisse, tenir compte de la mesure en pouces | Pour 25,4 mm, vérifier la solution de 1 pouce correspondante |
| La motorisation est en place, mais a du jeu | La clavette, la rainure, l'anneau de réglage ou l'adaptateur ne s'ajustent pas correctement | Vérifier l'emboîtement, l'ajustement, l'usure et la fixation | Utiliser une pièce d'origine appropriée au lieu d'improviser |
| La porte fonctionne difficilement après le remplacement de la motorisation | La mécanique n'est pas correctement équilibrée | Vérifier les ressorts, les câbles, les galets, les charnières et le fonctionnement de la porte | Réparer la mécanique avant que la motorisation ne soit surchargée |
| La motorisation tourne à l'envers ou s'arrête au mauvais endroit | Les fins de course, le sens de rotation ou la commande ne sont pas correctement réglés | Vérifier le système de fins de course, les paramètres de commande et le sens de rotation | Configurer correctement la commande et tester le fonctionnement |
| Incertitude concernant STA 1, arbre creux ou adaptateur | La plaque signalétique et l'ancienne pièce ne suffisent pas clairement | Envoyer des photos de la motorisation, de l'arbre, du boîtier de raccordement et de l'ancien arbre d'insertion | Utiliser les conseils de Tormeister24 |
La règle la plus importante : un arbre d'insertion n'est pas un jeu de devinettes. Celui qui vérifie précisément la dimension, la rainure, l'adaptateur et le type de motorisation s'épargne les retours, l'interruption du montage et les arrêts inutiles.
Exemple pratique : Le moteur est bon, mais la connexion manque
Une entreprise commande un nouveau moteur pour porte de garage sectionnelle industrielle. Le couple, la tension et le contrôle sont adaptés. Le monteur arrive sur le chantier, démonte l'ancien moteur et constate que la connexion mécanique à l'arbre de la porte ne convient pas.
L'erreur ne vient pas du moteur. Il n'a tout simplement pas été vérifié quel arbre d'insertion et quel adaptateur à bride étaient nécessaires. La solution existante a une dimension différente, la clavette est positionnée différemment et le moteur ne peut pas être monté correctement.
Le résultat : la porte reste bloquée, le monteur doit interrompre son travail, l'entreprise perd du temps et la prochaine commande devient urgente.
Avant chaque remplacement de moteur, prenez des photos : type de moteur, plaque signalétique, ancien arbre d'insertion, arbre creux, arbre de porte, clavette, bague de serrage et situation de montage. Ces cinq minutes évitent souvent un deuxième rendez-vous complet sur le chantier.
Avec l'arbre d'insertion WA-S 25,4/40 approprié et une vérification préalable minutieuse, la connexion peut être établie correctement dès le départ. Si vous ne savez pas quelle version est nécessaire, une demande avec des photos est le moyen le plus rapide.
Envoyer des photos et trouver la solution adaptéeObjections fréquemment rencontrées dans la pratique
« Nous mesurerons sur le chantier. »
C'est précisément ce qui cause souvent des arrêts. Mieux vaut : Mesurer avant, prendre des photos, commander la pièce appropriée. Sur le chantier, il faut monter – pas deviner.
« 25 mm et 25,4 mm sont presque identiques. »
Non. Pour les arbres, les clavettes et la transmission de puissance, « presque identique » ne convient pas. Surtout pour les moteurs de porte de garage industrielle, la connexion doit être exempte de jeu et résistante.
« Nous allons simplement réutiliser l'ancien adaptateur. »
Seulement s'il est vraiment adapté et non usé. Des adaptateurs anciens, des clavettes endommagées ou des logements dégradés peuvent directement solliciter le nouveau moteur.
« Le moteur a suffisamment de puissance, ça ira. »
La puissance ne remplace pas une mécanique propre. Si la connexion ne convient pas ou si la porte fonctionne difficilement, le moteur travaille sous une charge inutile.
« Pourquoi devrais-je vérifier des dispositifs de sécurité supplémentaires ? »
Parce qu'après des travaux sur le moteur, l'ensemble du système de porte doit fonctionner à nouveau en toute sécurité. Les fins de course, le bord de fermeture, la cellule photoélectrique, le contacteur de mou de câble et le contrôle font partie du test de fonctionnement.
Recommandation d'action claire
Si vous remplacez, modernisez ou réparez un moteur de porte de garage industrielle, vérifiez l'arbre d'insertion avant de commander. C'est l'un des moyens les plus simples d'éviter des achats erronés coûteux.
Étape 1
Photographiez le type de moteur, la plaque signalétique et l'arbre creux existant.
Étape 2
Mesurez précisément la dimension de l'arbre : ne confondez pas 25,4 mm avec 25 mm.
Étape 3
Vérifiez la dimension de l'adaptateur, la clavette, la bague de serrage et l'ancienne pièce existante.
Étape 4
Sélectionnez directement l'arbre d'insertion approprié ou demandez à Tormeister24 avec des photos.
Si votre installation nécessite la combinaison 25,4/40, commencez directement par l'arbre d'insertion WA-S approprié. Si vous renouvelez également le moteur ou le contrôle, vérifiez directement les catégories appropriées pour les moteurs de porte sectionnelle industrielle et les contrôles de porte industrielle.
Acheter WA-S 25,4/40 Comparer les moteurs industrielsQuestions fréquentes sur les arbres d'insertion et les adaptateurs à bride pour moteurs de porte de garage industrielle
Qu'est-ce qu'un arbre d'insertion pour moteur de porte de garage industrielle ?
Un arbre d'insertion est un composant de connexion mécanique entre le moteur et l'arbre de la porte ou l'arbre creux. Il assure que le couple du moteur est transmis correctement au système de porte.
Que signifie 25,4 mm pour un arbre d'insertion ?
25,4 mm équivaut à 1 pouce. Cette dimension est pertinente pour de nombreux moteurs de porte de garage industrielle et arbres de porte. Elle doit être vérifiée précisément avec un pied à coulisse.
Que signifie WA-S 25,4/40 ?
La désignation décrit une combinaison d'arbre d'insertion et d'adaptateur avec une dimension d'arbre de 25,4 mm et un adaptateur à bride de 40 mm. Il est essentiel que les deux dimensions correspondent à l'installation existante.
Quand ai-je besoin d'un adaptateur à bride ?
Un adaptateur à bride est nécessaire lorsque la connexion mécanique entre le moteur et l'arbre de la porte ne correspond pas directement ou qu'une géométrie d'adaptateur spécifique est requise.
Puis-je mesurer moi-même un arbre d'insertion ?
Oui, avec un pied à coulisse, vous pouvez préparer les dimensions principales. Cependant, pour les moteurs de porte de garage industrielle, le montage et la mise en service devraient être effectués par des personnes qualifiées.
Pourquoi la clavette est-elle importante ?
La clavette assure une transmission de force par adhérence. Si la clavette ou la rainure ne conviennent pas, du jeu peut apparaître et la connexion ne fonctionnera pas de manière fiable.
Que se passe-t-il si l'arbre d'insertion ne convient pas ?
Le moteur ne peut pas être monté, ne s'insère pas correctement ou ne transmet pas la force de manière adéquate. Cela entraîne un arrêt, un temps de montage supplémentaire et d'éventuels dommages consécutifs.
Quelles photos sont utiles pour la sélection ?
Des photos du moteur, de la plaque signalétique, de l'ancien arbre d'insertion, de l'arbre de porte, de l'arbre creux, de la clavette, de la bague de serrage, du contrôle et de la situation de montage complète sont utiles.
Faut-il également vérifier la mécanique de la porte lors du remplacement du moteur ?
Oui. Les ressorts, les câbles, les galets, les charnières, les rails et l'équilibre de la porte doivent être vérifiés. Un nouveau moteur ne résoudra pas les problèmes mécaniques fondamentaux.
Tormeister24 peut-il aider à la sélection ?
Oui. Envoyez des photos et des dimensions à Tormeister24. Cela permettra de déterminer plus rapidement quel arbre d'insertion, quel moteur ou quel contrôle convient réellement.
