Segment-Klappkeil an der Überladebrücke beschädigt?
So erkennen Sie, ob Sie L=213, L=250, ein Außensegment oder Zubehör brauchen – bevor aus einem beschädigten Klappkeil ein teurer Rampenausfall wird.
Mechanische Ersatzteile ansehenInhalt dieser Seite ↓
- Warum ein beschädigter Klappkeil sofort kritisch ist
- Typische Fehler bei der Ersatzteilsuche
- Die Lösung: Segment richtig identifizieren
- L=213, L=250 oder Außensegment?
- Symptome richtig deuten
- Praxisbeispiel aus der Verladung
- Technische Details verständlich erklärt
- Zubehör direkt mitprüfen
- Einwände ehrlich beantwortet
- Häufige Fragen
Ein defekter Segment-Klappkeil ist kein kleiner Schönheitsfehler
Eine Überladebrücke muss jeden Tag Gewicht, Bewegung, Fahrzeughöhen und Staplerverkehr aushalten. Der Klappkeil ist dabei der vordere Übergang zwischen Rampe und LKW.
Wenn ein Segment verbogen, ausgeschlagen, gebrochen oder nicht mehr sauber beweglich ist, wird die Verladung sofort unsicher. Die Lippe liegt nicht mehr richtig auf. Staplerfahrer spüren Unebenheiten. Paletten verkanten. Der LKW wird nicht sauber erreicht.
Genau dann ist nicht automatisch Hydraulik oder Steuerung schuld. Oft sitzt das Problem direkt im mechanischen Teil: am Segment-Klappkeil, am Außensegment, am Drehstab oder an der Führung.
Die häufigsten Fehler beim Kauf von Segment-Klappkeilen
Viele Betriebe bestellen unter Druck. Die Rampe soll schnell wieder laufen. Genau dadurch entstehen Fehlkäufe.
Fehler 1: Nur nach „Hafa Segment“ suchen
Das reicht nicht. Entscheidend sind Typ, Länge, Einbauposition und Ausführung. L=213 und L=250 sind nicht austauschbar, nur weil beide ähnlich aussehen.
Fehler 2: Links und rechts verwechseln
Bei Außensegmenten zählt die Blickrichtung. „Links“ oder „rechts“ muss sauber nach Einbausituation bestimmt werden. Sonst passt das Teil nicht.
Fehler 3: Drehstab und Lagerung ignorieren
Wenn das Segment beschädigt ist, wurde oft auch die Verbindung belastet. Drehstab, Lager, Führung und Befestigung sollten direkt mitgeprüft werden.
Fehler 4: Hydraulik tauschen, obwohl Mechanik klemmt
Wenn der Klappkeil mechanisch verkantet, löst ein neues Aggregat das Problem nicht. Erst Mechanik prüfen, dann Hydraulik bewerten.
Die Lösung: Segment-Klappkeil exakt bestimmen
Der richtige Produktweg beginnt nicht mit dem Warenkorb. Er beginnt mit drei Fragen:
Welche Überladebrücke ist verbaut? Welches Segment ist beschädigt? Welche Länge und Position hat das Teil?
Bei Tormeister24 finden Sie passende mechanische Ersatzteile für Überladebrücken, darunter Hafa Aluminium Segment-Klappkeile, Außensegmente, Drehstab und weitere Bauteile für die sichere Instandsetzung.

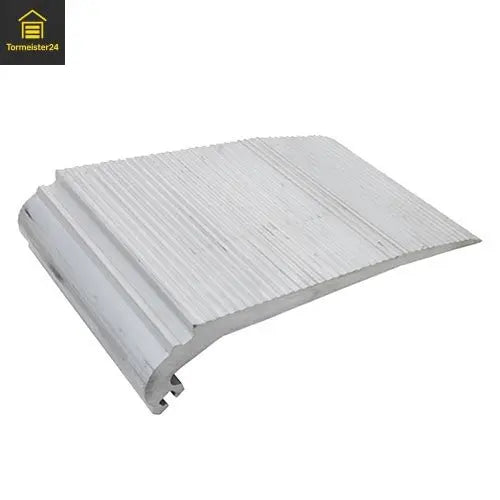

LMSA 440 L=213
Passend, wenn das vorhandene Segment als LMSA 440 mit 213 mm Länge identifiziert wurde. Ideal für gezielten Austausch statt kompletter Rampenreparatur.
L=213 ansehenLMSA 440 L=250
Die richtige Wahl, wenn Ihre Anlage die längere Segmentvariante benötigt. Vorher Länge und Einbausituation sauber prüfen.
L=250 ansehenAußensegment SKL 440 L
Relevant, wenn nicht das mittlere Segment, sondern der äußere Bereich des Klappkeils betroffen ist. Besonders wichtig bei seitlicher Beschädigung.
Außensegment ansehenDrehstab 14 × 8 L=935
Wichtig, wenn die Segmentverbindung verschlissen, verbogen oder beim Ausbau beschädigt ist. Direkt mitprüfen, bevor die Montage stoppt.
Drehstab ansehenL=213, L=250 oder Außensegment? Die schnelle Entscheidungstabelle
Diese Übersicht hilft bei der Vorauswahl. Für die finale Bestellung zählen immer Typenschild, Altteil, Einbauposition, Länge und Zustand der angrenzenden Bauteile.
| Situation an der Überladebrücke | Empfohlene Lösung | Warum diese Wahl? |
|---|---|---|
| Mittleres Segment beschädigt, Altteil misst 213 mm | Hafa Aluminium Segment Klappkeil LMSA 440 L=213 | Passende Segmentlänge für gezielten Austausch bei identifizierter LMSA-440-Ausführung. |
| Mittleres Segment beschädigt, Altteil misst 250 mm | Hafa Aluminium Segment Klappkeil LMSA 440 L=250 | Richtige Wahl, wenn die längere Segmentvariante verbaut ist. |
| Seitliches Segment außen links beschädigt | Segment außen SKL 440 L | Für beschädigte Außensegmente an der linken Seite der Klappkeil-Einheit. |
| Segment bewegt sich nicht sauber oder Verbindung ist beschädigt | Hafa Drehstab 14 × 8 L=935 | Sorgt für die Verbindung und Funktion der Segmentmechanik. |
| Unklar, ob Segment, Lager oder Führung defekt ist | Mechanische Ersatzteile prüfen | Start in der Kategorie spart Fehlbestellung und zeigt passende Ergänzungen. |
| Arbeiten unter oder an der Plattform geplant | Wartungswinkel | Wichtiges Sicherungszubehör für kontrollierte Wartungsarbeiten. |
| Rampe soll zusätzlich gegen Fehlfahrten gesichert werden | Sicherheitsbügel für Laderampen | Mehr Sicherheit und klare Begrenzung im Verladebereich. |
Symptome richtig deuten: Segment defekt oder anderes Problem?
Eine Überladebrücke kann aus vielen Gründen schlecht laufen. Diese Symptome helfen bei der ersten Eingrenzung.
Lippe liegt schief auf
Dann sollte das Segment selbst, die Lagerung und die Verbindung geprüft werden. Ein einzelnes verbogenes Segment reicht für spürbare Probleme.
Segment L=213 prüfenKlappkeil klemmt mechanisch
Wenn die Bewegung schwergängig ist, können Drehstab, Segment, Lagerung oder Fremdkörper die Ursache sein.
Drehstab ansehenHydraulik läuft, aber Lippe bewegt sich schlecht
Dann ist die Hydraulik nicht automatisch schuld. Mechanische Blockade oder beschädigte Segmente müssen zuerst ausgeschlossen werden.
Hydraulik zusätzlich prüfenStaplerfahrer spüren harte Übergänge
Unsaubere Auflage, Verzug oder beschädigte Segmente können die Verladung gefährlich und langsam machen.
Fehlerbild prüfen lassenPraxisbeispiel: Der Staplerfahrer merkt es zuerst
Ein typischer Fall aus der Logistik: Die Überladebrücke funktioniert grundsätzlich noch. Hydraulik hebt. Die Lippe klappt aus. Aber beim Überfahren spürt der Staplerfahrer jedes Mal einen harten Übergang.
Zuerst wird vermutet: „Vielleicht fehlt Öl.“ Dann wird die Steuerung geprüft. Danach die Hydraulik. Alles wirkt unauffällig.
Erst bei genauer Sichtprüfung fällt auf: Ein Segment am Klappkeil ist leicht verbogen. Nicht spektakulär. Aber genug, damit die Lippe nicht mehr sauber aufliegt. Genau dieses kleine mechanische Problem sorgt jeden Tag für unsichere Übergänge, mehr Verschleiß und unnötige Zeitverluste.
Die saubere Lösung: Segment identifizieren, Länge messen, Einbauposition prüfen, angrenzende Bauteile kontrollieren und das passende Ersatzteil bestellen. Wenn der Drehstab oder die Führung mit betroffen ist, wird das Zubehör direkt mitgeplant.
Technische Details – verständlich erklärt
Bei Segment-Klappkeilen kommt es auf wenige Punkte an. Diese entscheiden aber direkt darüber, ob das Ersatzteil passt.
| Merkmal | Was es bedeutet | Warum es wichtig ist |
|---|---|---|
| Länge | Zum Beispiel 213 mm oder 250 mm. | Die Länge muss zum vorhandenen Klappkeil-System passen. |
| Bauart | Segment-Klappkeil oder Außensegment. | Mittlere Segmente und Außensegmente erfüllen unterschiedliche Aufgaben. |
| Einbauposition | Links, rechts, innen oder außen. | Bei seitlichen Segmenten ist die Position entscheidend für die Passform. |
| Kompatibilität | Zum Beispiel Hafa LMSA, Crawford oder Novoferm. | Nicht jedes mechanische Ersatzteil passt zu jeder Überladebrücke. |
| Material | Aluminium-Ausführung. | Robust, belastbar und für den täglichen Verladeeinsatz geeignet. |
| Drehstab | Verbindungselement der Segmentmechanik. | Wenn die Verbindung beschädigt ist, reicht ein neues Segment allein oft nicht. |
| Zubehör | Wartungswinkel, Sicherheitsbügel, Lager, Rollen oder Bedienhebel. | Hilft, die Reparatur vollständig und sicher umzusetzen. |
Warum die Länge nicht geschätzt werden darf
Ein Segment mit 213 mm und ein Segment mit 250 mm unterscheiden sich auf dem Bildschirm wenig. An der Rampe ist der Unterschied entscheidend. Falsch bestellt bedeutet: Montage stoppt.
Warum Außensegmente gesondert geprüft werden müssen
Außensegmente sitzen an den Seiten der Klappkeil-Einheit. Sie werden bei seitlichem Andocken, schrägem Fahrzeugkontakt oder verschlissener Führung besonders belastet.
Warum mechanische Schäden oft unterschätzt werden
Hydraulik und Steuerung sind auffälliger. Aber ein verbogener Klappkeil, ein ausgeschlagener Drehstab oder ein beschädigtes Segment kann die gesamte Verladung ausbremsen.
Warum Fachprüfung sinnvoll ist
Überladebrücken sind sicherheitsrelevante Anlagen. Arbeiten an Mechanik, Hydraulik und Steuerung sollten nur durch qualifiziertes Fachpersonal durchgeführt werden.
Zubehör direkt mitprüfen: So vermeiden Sie die zweite Bestellung
Viele Kunden bestellen nur das sichtbare Segment. In der Praxis fehlt dann genau das Teil, das die Reparatur verzögert.
| Zubehör / Produkt | Wann sinnvoll? | Direktlink |
|---|---|---|
| Drehstab 14 × 8 L=935 | Wenn Segmentverbindung, Bewegung oder Führung betroffen sind. | Drehstab ansehen |
| Wartungswinkel | Wenn Service- oder Reparaturarbeiten an der Überladebrücke sicher durchgeführt werden sollen. | Wartungswinkel kaufen |
| Sicherheitsbügel | Wenn der Rampenbereich zusätzlich gegen gefährliche Situationen gesichert werden soll. | Sicherheitsbügel ansehen |
| Rolle Stützfuß komplett | Wenn ältere Überladebrücken im Stützfuß- oder Plattformbereich nicht mehr sauber geführt werden. | Rolle ansehen |
| Hydraulikaggregate | Wenn zusätzlich Hub, Senkung oder Lippenbewegung hydraulisch schwach oder undicht ist. | Hydraulik prüfen |
| Hydraulikschläuche & Adapter | Wenn Ölverlust sichtbar ist oder alte Schläuche bei der Reparatur mit betroffen sind. | Schläuche ansehen |
| Rampensteuerungen | Wenn die Mechanik in Ordnung ist, aber Bedienung, Rückführung oder Verriegelung nicht stimmt. | Steuerungen ansehen |
Empfohlene Produktwege bei Tormeister24
Je genauer das beschädigte Bauteil identifiziert wird, desto schneller kommt Ihre Rampe wieder in Betrieb.
Für klare Segmentlänge 213 mm
Wenn das Altteil eindeutig L=213 misst, wählen Sie das passende Hafa Aluminium Segment LMSA 440 L=213.
L=213 kaufenFür klare Segmentlänge 250 mm
Wenn die längere Variante verbaut ist, führt der Weg zum Segment LMSA 440 L=250.
L=250 kaufenFür seitliche Beschädigung
Wenn der äußere Bereich des Klappkeils beschädigt ist, prüfen Sie das passende Außensegment.
Außensegment kaufenFür unklare Lage
Wenn Länge, Position oder Hersteller unklar sind, starten Sie in der Kategorie und senden Sie Fotos zur Prüfung.
Kategorie öffnen„Kann man das nicht noch weiterfahren?“ – Einwände ehrlich beantwortet
„Der Klappkeil funktioniert doch noch.“
Vielleicht bewegt er sich noch. Entscheidend ist aber, ob er sicher, stabil und sauber aufliegt. Ein beschädigtes Segment wird selten besser.
„Nur ein Segment ist beschädigt.“
Genau deshalb lohnt sich schnelles Handeln. Ein einzelnes Segment ist günstiger als Folgeschäden an Lippe, Lagerung, Zylinder oder Brückenstruktur.
„Ich weiß nicht, ob L=213 oder L=250 passt.“
Dann nicht raten. Altteil messen, Fotos senden und prüfen lassen. Eine kurze Klärung ist schneller als eine falsche Lieferung.
„Hydraulik ist doch wahrscheinlicher.“
Nur wenn die Mechanik frei läuft. Wenn der Klappkeil klemmt, schief liegt oder sichtbar beschädigt ist, muss zuerst die Mechanik geprüft werden.
Keine Lust auf falsches Segment?
Tormeister24 hilft bei der Auswahl. Mit Fotos, Maßen und Typenschild kommen Sie schneller zum passenden Ersatzteil.
Segment prüfen lassenWas passiert, wenn der defekte Klappkeil ignoriert wird?
Dann wird aus einem mechanischen Ersatzteil schnell ein größeres Rampenproblem.
Mehr Verschleiß
Schiefe Auflage belastet angrenzende Segmente, Drehstab, Lagerung und Hydraulik unnötig.
Unsichere Verladung
Stapler, Hubwagen und Paletten reagieren empfindlich auf schlechte Übergänge. Das kostet Sicherheit und Tempo.
Längere Stillstandzeit
Was heute noch irgendwie funktioniert, kann morgen die komplette Rampe blockieren.
Teurere Folgereparatur
Wenn weitere Bauteile mit beschädigt werden, wird die Reparatur deutlich aufwendiger.
FAQ: Segment-Klappkeil für Überladebrücken richtig wählen
Was ist ein Segment-Klappkeil an der Überladebrücke?
Der Segment-Klappkeil ist Teil der vorderen Lippe einer Überladebrücke. Er hilft, den Übergang zwischen Rampe und LKW sicher und stabil herzustellen.
Wann muss ein Segment-Klappkeil ersetzt werden?
Wenn das Segment verbogen, gebrochen, ausgeschlagen, stark abgenutzt oder nicht mehr sauber beweglich ist. Auch eine schiefe Auflage ist ein Warnsignal.
Wie erkenne ich, ob ich L=213 oder L=250 brauche?
Messen Sie das vorhandene Segment exakt. Die Länge des Altteils ist entscheidend. Zusätzlich sollten Typenschild und Einbausituation fotografiert werden.
Was ist der Unterschied zwischen Segment und Außensegment?
Ein normales Segment sitzt im Klappkeilbereich. Ein Außensegment sitzt seitlich außen. Die Einbauposition entscheidet darüber, welches Ersatzteil passt.
Kann ein beschädigter Klappkeil die Hydraulik belasten?
Ja. Wenn die Mechanik klemmt oder schief läuft, kann die Hydraulik stärker belastet werden. Deshalb sollten Mechanik und Hydraulik immer zusammen betrachtet werden.
Brauche ich den Drehstab direkt mit?
Wenn die Verbindung beschädigt, verbogen oder ausgeschlagen ist, sollte der Drehstab direkt mitgeprüft werden. Sonst kann die Reparatur trotz neuem Segment unvollständig bleiben.
Darf ich das Segment selbst tauschen?
Überladebrücken sind sicherheitsrelevante Anlagen. Austausch, Sicherung und Prüfung sollten durch qualifiziertes Fachpersonal erfolgen.
Welche Fotos helfen bei der Auswahl?
Hilfreich sind Fotos vom Typenschild, vom beschädigten Segment, vom kompletten Klappkeil, von der Unterseite, von der Einbauposition und von angrenzenden Bauteilen.
Kann Tormeister24 bei der Auswahl helfen?
Ja. Senden Sie Fotos und Maße. Tormeister24 kann die passende Richtung schneller eingrenzen und hilft, Fehlkäufe bei Segment-Klappkeilen zu vermeiden.
Jetzt Segment-Klappkeil richtig ersetzen – statt Rampenausfall riskieren
Wählen Sie jetzt das passende Segment, Außensegment oder Zubehör für Ihre Überladebrücke. Bei Unsicherheit hilft Tormeister24 mit klarer Fachberatung.
Mechanische Ersatzteile kaufenFachberatung anfragen
