Lichtschranke fürs Tor: Reflexion, Einweg oder Lichtgitter – welche Lösung passt wirklich?
Wenn das Tor nicht schließt, wieder auffährt oder bei Sonne und Regen ständig spinnt, ist oft nicht der Antrieb schuld. Entscheidend ist die richtige Lichtschranke – passend zu Tor, Steuerung, Reichweite und Einsatzort.
Inhalt dieser Seite ↓
- Warum die falsche Lichtschranke teuer wird
- Typische Fehlerbilder an Toranlagen
- Häufige Fehlkäufe bei Lichtschranken
- Die richtige Lösung: System passend wählen
- Welche Lichtschranke passt?
- Praxisbeispiel aus Garage und Industrie
- Technische Details einfach erklärt
- Zubehör direkt mitdenken
- FAQ zu Lichtschranken für Tore
Eine Lichtschranke ist klein – aber sie entscheidet, ob Ihr Tor zuverlässig schließt
Das Tor fährt zu und öffnet sofort wieder. Es schließt nur im Totmannbetrieb. Es reagiert bei Regen schlechter. Oder die Anlage meldet einen Sicherheitsfehler, obwohl nichts im Weg steht.
Viele Kunden denken dann sofort: „Der Antrieb ist kaputt.“
In der Praxis ist die Ursache oft einfacher: Die Lichtschranke ist verschmutzt, verstellt, falsch gewählt, elektrisch nicht kompatibel oder für die Umgebung nicht robust genug.
Typische Fehlerbilder: Daran erkennen Sie ein Lichtschranken-Problem
Eine defekte oder falsch eingestellte Lichtschranke zeigt sich selten als „kaputt“. Meist wirkt die gesamte Toranlage unzuverlässig.
Tor fährt wieder auf
Die Steuerung glaubt, dass ein Hindernis im Torbereich steht. Das Tor stoppt oder fährt zur Sicherheit zurück.
Tor schließt nur mit gedrücktem Taster
Wenn die Sicherheitskette nicht vertraut wird, erlaubt die Steuerung oft nur noch Totmannbetrieb.
Fehler bei Sonne oder Regen
Direkte Sonne, Reflexionen, Nässe oder verschmutzte Optik können einfache Systeme schnell stören.
Fehler nur manchmal
Sporadische Probleme deuten oft auf Wackelkontakt, schlechte Ausrichtung oder verschmutzte Sensorflächen hin.
Der wichtigste Punkt: Nicht blind den Antrieb tauschen. Erst die Sensorik prüfen. Das spart Geld, Zeit und unnötige Fehlbestellungen.
Die häufigsten Fehler beim Kauf einer Lichtschranke
Lichtschranken sehen auf den ersten Blick ähnlich aus. Technisch gibt es aber große Unterschiede.
| Fehler | Was passiert? | Bessere Lösung |
|---|---|---|
| Reflexions- und Einweg-Lichtschranke verwechseln | Montage, Verkabelung und Funktionsprinzip passen nicht zur Anlage. | Vorher klären: Reflektor-System oder Sender/Empfänger-System? |
| 2-Draht und 4-Draht nicht beachten | Die Lichtschranke lässt sich nicht korrekt an die Steuerung anschließen. | Steuerungseingang und Anschlussart prüfen. |
| Reichweite zu klein wählen | Bei breiten Toren oder Zufahrten wird das Signal instabil. | Torbreite, Montageposition und Reserve einplanen. |
| Außenbereich unterschätzen | Regen, Schmutz, Sonne und Staub verursachen Fehlauslösungen. | IP-Schutzart, Polfilter und robuste Bauweise wählen. |
| Nur den Sensor kaufen, Reflektor vergessen | Eine Reflexions-Lichtschranke funktioniert ohne passenden Reflektor nicht korrekt. | Lieferumfang prüfen und Reflektor sauber montieren. |
| Lichtschranke als alleinige Sicherheit betrachten | Die Anlage bleibt sicherheitstechnisch unvollständig. | Schließkantensicherung, Lichtgitter und Steuerung mitprüfen. |
Die richtige Lösung: Lichtschranke passend zu Tor, Umgebung und Steuerung wählen
Die beste Lichtschranke ist nicht automatisch die teuerste. Die beste Lichtschranke ist die, die zu Ihrer Anlage passt.
Dafür müssen fünf Punkte stimmen: Torart, Reichweite, Anschlussart, Umgebung und gewünschtes Sicherheitsniveau.

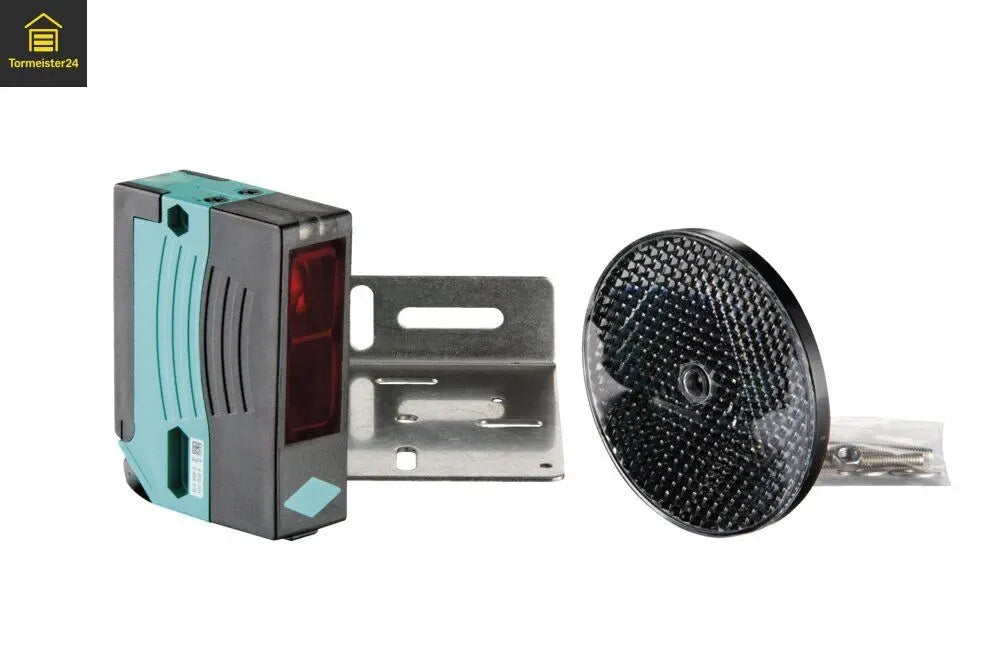

Reflexions-Lichtschranke
Sensor und Reflektor arbeiten zusammen. Praktisch, wenn nur auf einer Seite Strom oder Kabel geführt werden soll.
Einweg-Lichtschranke
Sender und Empfänger sitzen gegenüber. Stark bei größeren Distanzen, Industrieanlagen und klarer Signalstrecke.
2-Draht-System
Montagefreundlich bei passenden Steuerungen. Wichtig: Die Steuerung muss 2-Draht-Lichtschranken unterstützen.
Lichtgitter
Die bessere Lösung, wenn nicht nur ein Punkt, sondern eine größere Toröffnung berührungslos überwacht werden soll.
Sie wissen nicht, welche Lichtschranke passt?
Wählen Sie nicht auf Verdacht. Prüfen Sie Tor, Steuerung, Anschlussart und Einsatzort – oder senden Sie Fotos zur Fachberatung.
Lichtschranken ansehenLichtgitter ansehen
Fachberatung anfragen
Welche Lichtschranke passt zu Ihrem Tor?
Die folgende Übersicht hilft bei der schnellen Auswahl. Entscheidend sind Torart, Breite, Anschluss, Steuerung und Umgebung.
| Situation | Empfohlene Lösung | Warum passend? | Direkt ansehen |
|---|---|---|---|
| Außenbereich mit Sonne, Regen oder Reflexionen | SOMMER Reflexions-Lichtschranke 5233 | 12 m Reichweite, IP67 und Polfilter für stabile Erkennung bei schwierigen Lichtverhältnissen. | SOMMER 5233 ansehen |
| Garagen-, Hallen- oder Schiebetor mit 2-Draht-Anschluss | Marantec Special 633, 8 m, 2-Draht | Kompakte Einweg-Lichtschranke mit IP65, drehbarer Optik und 20 m Erdkabel. | Special 633 ansehen |
| Breitere Toranlage mit 2-Draht-Anschluss | Marantec Special 633 L, 20 m, 2-Draht | Mehr Reichweite für breite Tore, Hallentore und größere Außenanlagen. | Special 633 L ansehen |
| 4-Draht-Steuerung mit größerer Reichweite | Marantec Special 633 R, 20 m, 4-Draht | Leistungsstarke Einweg-Lichtschranke mit 4-Draht-Technik und IP65. | Special 633 R ansehen |
| Industrie-, Sektional- oder großes Schiebetor | Marantec Einweg-Lichtschranke 24–240 V | 50 m Reichweite, IP66 und potentialfreier Relaiskontakt für anspruchsvolle Toranlagen. | Marantec 50 m ansehen |
| Kompakte 12–24-V-Anlage | Marantec Einweg-Lichtschranke 12–24 V | 10 m Reichweite, IP65 und vormontierte Kabel für professionelle Installationen. | Marantec 10 m ansehen |
| Reflex-Lösung mit 2-Draht-Technik | Marantec Special 613-2 Reflex-Lichtschranke | 8 m Reichweite, IP65 und 7,5 m Kabel für Torsteuerungen mit 2-Draht-Anschluss. | Special 613-2 ansehen |
| Große Toröffnung soll flächig überwacht werden | Marantec GridScan/Pro Lichtgitter | Berührungslose Anwesenheitserkennung über eine größere Schutzfeldhöhe. | Lichtgitter ansehen |
Praxisbeispiel: Das Tor fährt bei Sonne immer wieder auf
Ein Gewerbebetrieb nutzt ein Schiebetor im Außenbereich. Morgens funktioniert alles. Nachmittags, wenn die Sonne tief steht, schließt das Tor plötzlich nicht mehr zuverlässig.
Der Fahrer drückt erneut. Das Tor fährt an, stoppt und öffnet wieder. Am Antrieb liegt kein Fehler vor. Die Lichtschranke wird durch ungünstige Reflexionen und verschmutzte Sensorflächen gestört.
Die Lösung ist nicht „stärkerer Antrieb“, sondern bessere Sensorik: sauber ausgerichtete Lichtschranke, passende Schutzart, Polfilter oder bei großen Toranlagen eine robuste Einweg-Lichtschranke mit mehr Reichweite.
Nach dem Austausch schließt das Tor wieder kontrolliert. Der Betrieb spart Zeit, Fehlersuche und unnötige Unterbrechungen.
Vorher
Tor fährt wieder auf, Fehler tritt wetterabhängig auf, Mitarbeiter vermuten Antriebsdefekt.
Nachher
Passende Lichtschranke, saubere Ausrichtung, stabile Erkennung und wieder zuverlässiger Torbetrieb.
Technische Details einfach erklärt
Bei Lichtschranken entscheiden wenige technische Punkte über Funktion oder Fehlkauf.
| Begriff | Was bedeutet das? | Warum wichtig? |
|---|---|---|
| Reflexions-Lichtschranke | Sender und Empfänger sitzen in einem Gehäuse, der Lichtstrahl wird über einen Reflektor zurückgeworfen. | Praktisch, wenn nur auf einer Seite Verkabelung möglich ist. |
| Einweg-Lichtschranke | Sender und Empfänger sitzen gegenüber. | Sehr zuverlässig bei größeren Distanzen und klaren Toröffnungen. |
| 2-Draht | Signal und Versorgung laufen über ein vereinfachtes Anschlussprinzip. | Nur passend, wenn die Steuerung dafür ausgelegt ist. |
| 4-Draht | Versorgung und Signal werden getrennt geführt. | Häufig bei professionellen Torsteuerungen und universellen Anwendungen. |
| Potentialfreier Kontakt | Relaisausgang ohne eigene Fremdspannung im Schaltkontakt. | Erhöht die Kompatibilität mit verschiedenen Steuerungen. |
| Polfilter | Hilft gegen störende Reflexionen und bestimmte Lichteinflüsse. | Besonders wertvoll bei Außenmontage, Sonne und reflektierenden Oberflächen. |
| IP65 / IP66 / IP67 | Schutzart gegen Staub und Wasser. | Wichtig bei Außenbereich, Regen, Staub und Industrieumgebung. |
| Lichtgitter | Mehrere Lichtstrahlen überwachen eine größere Fläche. | Sinnvoll bei großen Toröffnungen und höherem Sicherheitsbedarf. |
Wann reicht eine Lichtschranke – und wann ist ein Lichtgitter besser?
Nicht jede Toranlage braucht ein Lichtgitter. Aber manche Anlagen sollten nicht nur punktuell überwacht werden.
Lichtschranke reicht oft
Bei Garagentoren, Einfahrten, kleineren Schiebetoren und klar definierten Durchfahrten.
Einweg ist stärker bei Breite
Bei größeren Toröffnungen, Industrieanlagen und langen Distanzen ist Einweg oft robuster.
Lichtgitter ist stärker bei Fläche
Wenn nicht nur ein Strahl, sondern ein größerer Bereich überwacht werden soll.
Schließkante bleibt wichtig
Eine Lichtschranke ersetzt nicht automatisch die Schließkantensicherung am Torblatt.
Einwände vor dem Kauf – klar beantwortet
„Die alte Lichtschranke sieht noch gut aus.“
Optisch gut heißt nicht elektrisch gut. Sensor, Relais, Kabel oder Ausrichtung können trotzdem fehlerhaft sein.
„Ich nehme einfach irgendeine 24-V-Lichtschranke.“
Keine gute Idee. Anschlussart, Steuerungseingang und Signaltyp müssen passen.
„Reflexion ist immer einfacher.“
Montageseitig oft ja. Aber bei großen Distanzen oder schwieriger Umgebung kann eine Einweg-Lichtschranke stabiler sein.
„Einweg ist immer besser.“
Nicht automatisch. Einweg braucht gegenüberliegende Montage und meist Verkabelung auf beiden Seiten.
„Das Tor fährt doch mit Totmannbetrieb.“
Totmannbetrieb ist ein Hinweis, dass die Steuerung der Automatikfahrt nicht vertraut. Das sollte behoben werden.
„Wir überbrücken die Lichtschranke kurz.“
Nein. Das setzt eine Sicherheitsfunktion außer Kraft. Besser Ursache finden und passendes Ersatzteil einsetzen.
Zubehör direkt mitdenken: Die Lichtschranke ist nur ein Teil der Sicherheitskette
Wenn ein Tor wegen Sensorik Probleme macht, sollten Sie angrenzende Sicherheits- und Steuerungsteile direkt mitprüfen.
Lichtgitter
Für größere Schutzfelder und berührungslose Anwesenheitserkennung an Toröffnungen.
Lichtgitter ansehen
Schließkantensicherung
Optosensor, Kontaktleiste oder Druckwellensystem für die Torunterkante.
Schließkantensicherung ansehen
Torsteuerungen
Wenn alte Steuerungen neue Sicherheitskomponenten nicht sauber auswerten oder erweitert werden sollen.
Torsteuerungen ansehen
Spiralkabel
Bei bewegten Torblättern können Kabelprobleme sporadische Sicherheitsfehler verursachen.
Spiralkabel ansehen
Ampeln & Warnleuchten
Klare Signale bei Torbewegung, Zufahrt oder Verladestelle.
Signaltechnik ansehen
Radar-Bewegungsmelder
Für automatische Öffnung bei Stapler-, LKW- oder Personenverkehr.
Radar-Sensorik ansehen
Warum Tormeister24 für Lichtschranken die richtige Wahl ist
Bei Lichtschranken geht es nicht um irgendeinen Sensor. Es geht darum, dass die komplette Toranlage sicher und zuverlässig funktioniert.
Tormeister24 ist Fachhandel für Tore, Antriebe, Steuerungen, Sicherheitstechnik, Funktechnik und Ersatzteile. Genau das ist wichtig, weil Lichtschranke, Steuerung, Schließkante und Torantrieb zusammenpassen müssen.
Große Auswahl
Reflexions-Lichtschranken, Einweg-Lichtschranken, 2-Draht, 4-Draht, IP65, IP66, IP67 und Lichtgitter.
Fachberatung statt Fehlkauf
Mit Foto von Steuerung, Sensor und Toröffnung lässt sich die passende Lösung deutlich schneller finden.
Komplette Sicherheitskette
Lichtschranken, Lichtgitter, Schließkantensicherung, Steuerungen, Ampeln und Sensorik direkt aus einer Produktwelt.
Ihre Kaufentscheidung in 5 Schritten
So finden Sie schnell die passende Lichtschranke:
1. Fehlerbild prüfen
Fährt das Tor wieder auf, schließt es nur mit gedrücktem Taster oder tritt der Fehler wetterabhängig auf?
2. Systemart bestimmen
Reflexions-Lichtschranke mit Reflektor oder Einweg-Lichtschranke mit Sender und Empfänger?
3. Anschlussart klären
2-Draht, 4-Draht, 12–24 V oder 24–240 V? Diese Angaben entscheiden über Kompatibilität.
4. Umgebung bewerten
Innen, außen, Sonne, Regen, Staub, Staplerverkehr oder Industriehalle? Danach Schutzart und Sensortyp wählen.
5. Passendes Produkt bestellen
Starten Sie in der Kategorie Lichtschranken für Tore & Türen oder senden Sie Fotos zur Fachberatung.
FAQ: Lichtschranke für Tore
Warum schließt mein Tor nicht und fährt wieder auf?
Häufig erkennt die Lichtschranke ein Hindernis oder die Steuerung bekommt kein sauberes Sicherheitssignal. Ursache können Schmutz, falsche Ausrichtung, defekte Kabel, Sonne, Regen oder eine falsche Lichtschranke sein.
Was ist der Unterschied zwischen Reflexions- und Einweg-Lichtschranke?
Eine Reflexions-Lichtschranke arbeitet mit Sensor und Reflektor. Eine Einweg-Lichtschranke arbeitet mit getrenntem Sender und Empfänger. Einweg-Systeme sind oft stärker bei größeren Distanzen, Reflexionssysteme sind oft einfacher zu verkabeln.
Welche Lichtschranke ist für den Außenbereich sinnvoll?
Achten Sie auf robuste Schutzart und störungsarme Erkennung. Die SOMMER Reflexions-Lichtschranke 5233 ist mit IP67 und Polfilter besonders interessant bei Außenmontage.
Welche Lichtschranke passt bei großen Industrietoren?
Bei großen Toranlagen ist eine robuste Einweg-Lichtschranke mit hoher Reichweite sinnvoll, zum Beispiel die Marantec Einweg-Lichtschranke 24–240 V mit 50 m Reichweite.
Was bedeutet 2-Draht bei Lichtschranken?
2-Draht bedeutet, dass die Lichtschranke über ein vereinfachtes Anschlussprinzip mit der Steuerung verbunden wird. Wichtig ist, dass Ihre Steuerung diese Technik unterstützt.
Was bedeutet 4-Draht bei Lichtschranken?
Bei 4-Draht-Systemen werden Versorgung und Signal getrennt geführt. Das ist bei vielen professionellen Torsteuerungen und universellen Anwendungen verbreitet.
Kann ich eine Lichtschranke überbrücken?
Nein. Eine Lichtschranke ist ein Sicherheitsbauteil. Überbrücken kann Personen, Fahrzeuge, Ware und Toranlage gefährden.
Wann brauche ich statt einer Lichtschranke ein Lichtgitter?
Wenn eine größere Toröffnung oder ein höheres Schutzfeld überwacht werden soll, ist ein Lichtgitter oft die stärkere Lösung.
Was sollte ich beim Austausch noch prüfen?
Prüfen Sie Reflektor, Montagewinkel, Kabel, Steuerungseingang, Schließkantensicherung, Torlauf und Fehlermeldung der Steuerung.
Wie vermeide ich einen Fehlkauf?
Fotografieren Sie alte Lichtschranke, Reflektor, Steuerung, Klemmenbereich und Toröffnung. Notieren Sie Reichweite, Spannung, Anschlussart und Einsatzort. Bei Unsicherheit an Tormeister24 senden.
Tor schließt nicht zuverlässig? Jetzt die richtige Lichtschranke wählen.
Finden Sie Reflexions-Lichtschranken, Einweg-Lichtschranken und Lichtgitter passend zu Tor, Steuerung und Einsatzort.
Lichtschranken kaufenSOMMER 5233 ansehen
Marantec 50 m ansehen
Fachberatung anfragen
