Lichtgitter fürs Industrietor: Wenn eine einfache Lichtschranke nicht mehr reicht
Eine Lichtschranke erkennt nur eine Linie. Ein Lichtgitter überwacht ein ganzes Schutzfeld. Genau dieser Unterschied entscheidet bei großen Toren, Staplerverkehr und stark genutzten Durchfahrten über Sicherheit, Komfort und weniger Störungen.
Inhalt dieser Seite ↓
- Warum eine einzelne Lichtschranke oft zu wenig ist
- Was bei punktueller Absicherung passieren kann
- Typische Fehler beim Kauf von Lichtgittern
- Die Lösung: Schutzfeld statt einzelner Lichtstrahl
- Welches Lichtgitter passt?
- Praxisbeispiel aus Lager und Verladung
- Technische Details einfach erklärt
- Zubehör direkt mitdenken
- FAQ zu Lichtgittern an Toren

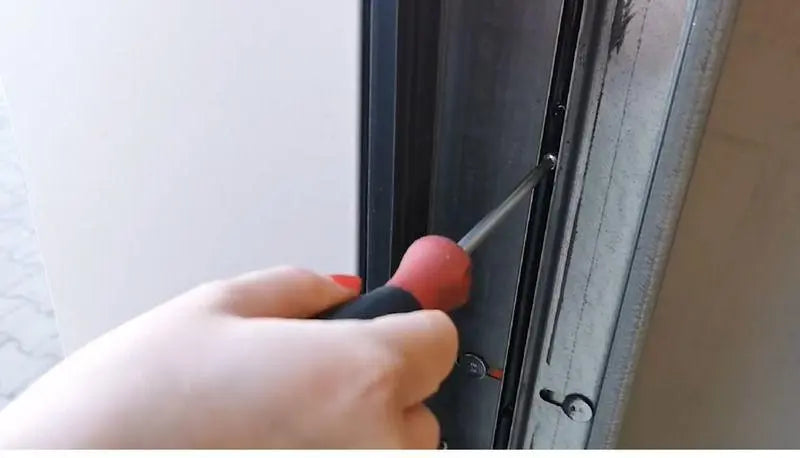

Eine Lichtschranke sieht nur einen Punkt – ein Lichtgitter sieht den Bereich
Bei vielen Toranlagen ist eine Lichtschranke montiert. Sie erkennt, ob ihr einzelner Lichtstrahl unterbrochen wird. Das ist sinnvoll – aber nicht immer ausreichend.
Bei großen Industrietoren, hohen Toröffnungen, Staplerverkehr, Fußgängern, Rollwagen oder unübersichtlichen Durchfahrten reicht ein einzelner Punkt oft nicht aus.
Denn ein Hindernis kann oberhalb oder unterhalb des Lichtstrahls liegen. Oder eine Person bewegt sich im Bereich, den die einfache Lichtschranke nicht abdeckt.
Warum punktuelle Absicherung schnell an Grenzen kommt
Eine einfache Lichtschranke kann sehr gut funktionieren – wenn der Einsatzbereich klar und einfach ist.
In der Praxis sind viele Torbereiche aber nicht einfach. Dort fahren Stapler, Personen gehen durch, Paletten stehen kurz im Durchgang, Rollcontainer werden bewegt und Fahrer verlassen sich auf automatische Abläufe.
Mehr unerkannte Bereiche
Ein einzelner Strahl deckt nur eine Höhe ab. Alles darüber oder darunter bleibt je nach Position unüberwacht.
Mehr Störungen im Alltag
Wenn die Absicherung nicht zur Nutzung passt, kommt es häufiger zu Stopps, Fehlfahrten oder Unsicherheit.
Mehr Risiko bei Staplerverkehr
Stapler, Gabeln, Paletten und Personen bewegen sich nicht immer auf exakt einer Lichtschrankenhöhe.
Mehr Nachrüstkosten
Wer erst eine zu kleine Lösung kauft, zahlt später oft erneut für bessere Sensorik, Montage und Stillstand.
Die klare Wahrheit: Eine Lichtschranke ist gut. Aber bei großen, schnellen oder stark genutzten Toranlagen ist ein Lichtgitter oft die professionellere Lösung.
Die häufigsten Fehler beim Kauf eines Lichtgitters
Ein Lichtgitter ist sicherheitsrelevant. Deshalb reicht es nicht, nur nach Höhe oder Preis zu kaufen.
| Fehler | Was passiert? | Bessere Lösung |
|---|---|---|
| Schutzfeldhöhe zu knapp wählen | Der überwachte Bereich reicht nicht sauber zur Toröffnung oder Nutzung. | Lieber passend mit Reserve planen statt auf Kante. |
| Schnittstelle nicht prüfen | OSE, PNP oder NPN passt nicht zur Steuerung. | Steuerungseingang und Anschlussart vor Bestellung klären. |
| Befestigung vergessen | Das Lichtgitter lässt sich nicht sauber, stabil oder ausgerichtet montieren. | 90°-Winkel, Clips oder Hinterwandmontage direkt mitplanen. |
| Schutzabdeckungen ignorieren | Schmutz, Stöße oder Kratzer beeinträchtigen die Erkennung. | Bei Industrieumgebung Schutzabdeckungen mitbestellen. |
| Kabelweg nicht planen | Montage verzögert sich, weil Synchronisations- oder Verbindungskabel fehlen. | Kabellängen vorab prüfen und Verlängerungskabel einplanen. |
| Lichtgitter als alleinige Lösung betrachten | Weitere Sicherheitsbauteile bleiben unberücksichtigt. | Torsteuerung, Schließkante, Lichtschranke und Fehlersituation gemeinsam bewerten. |
Die Lösung: Ein Lichtgitter überwacht ein echtes Schutzfeld
Ein Lichtgitter arbeitet mit mehreren Strahlen über eine definierte Schutzfeldhöhe. Dadurch wird nicht nur ein einzelner Punkt, sondern ein größerer Bereich in der Toröffnung überwacht.
Das ist besonders sinnvoll bei Industrietoren, Rolltoren, Schnelllauftoren, Sektionaltoren, Verladestellen und stark frequentierten Durchfahrten.
Das Ergebnis: mehr Erkennung, weniger Unsicherheit und eine deutlich professionellere Absicherung der Torbewegung.
Mehr Schutzfläche
Das Lichtgitter erkennt Anwesenheit über eine ganze Höhe statt nur auf einer einzelnen Linie.
Berührungslose Absicherung
Personen, Objekte oder Fahrzeuge werden erkannt, bevor es zur Berührung mit der Torunterkante kommt.
Stärker bei großen Toren
Gerade bei hohen Öffnungen und viel Verkehr bringt das Schutzfeld deutliche Vorteile.
Besser nachrüstbar als gedacht
Mit passender Schnittstelle, Befestigung und Kabelplanung lässt sich ein Lichtgitter sauber integrieren.
Ihre Toröffnung braucht mehr als einen Lichtstrahl?
Dann prüfen Sie jetzt ein Lichtgitter mit passender Schutzfeldhöhe, Schnittstelle und Montagezubehör.
Lichtgitter ansehenGridScan/Pro 1.960 ansehen
GridScan/Pro 2.500 ansehen
Welches Lichtgitter passt zu Ihrem Tor?
Die richtige Auswahl hängt von Torhöhe, Durchfahrtsbreite, Steuerung, Montageort und Umgebung ab.
| Situation | Empfohlene Lösung | Warum passend? | Direkt ansehen |
|---|---|---|---|
| Normale Torhöhe oder Standard-Durchgangsbereich | Marantec GridScan/Pro 1.960 | 1,96 m Schutzfeldhöhe, PNP/NPN/OSE-Schnittstelle und IP67-Schutz. | GridScan/Pro 1.960 ansehen |
| Höhere Öffnung, Rolltor oder Schnelllauftor | Marantec GridScan/Pro 2.500 | 2,5 m Schutzfeldhöhe für höhere Torbereiche und anspruchsvollere Anwendungen. | GridScan/Pro 2.500 ansehen |
| Sehr breite gewerbliche Toranlage | Pro-Line Lichtgitter GS-Pro | Komplettes Lichtgitter zur Absicherung von Toranlagen bis 10 m Tageslichtbreite und 2,8 m lichter Höhe. | Pro-Line GS-Pro ansehen |
| Seitliche Montage am Torrahmen oder Pfosten | Marantec Befestigungs-Set 90° | Stabile seitliche Montage von GridScan/Pro Lichtgittern. | 90°-Set ansehen |
| Hinterwandmontage geplant | Marantec Befestigungs-Set Clips V2A | Clips zur sicheren Hinterwandmontage eines GridScan/Pro Lichtgitters. | Clips ansehen |
| Schmutz, Staub oder mechanische Belastung | Schutzabdeckungs-Set GridScan/Pro | Schützt die Lichtgitter-Linsen, reduziert Verschmutzung und erleichtert Reinigung. | Schutzabdeckung 1.960 ansehen |
| Breite Toröffnung mit längerem Kabelweg | Synchronisationskabel-Verlängerung 10 m | Ermöglicht flexible Montagepositionen und stabile Signalübertragung. | Verlängerungskabel ansehen |
| Unsichere Steuerung oder Fremdfabrikat | Fachberatung mit Fotos | Bei OSE, PNP, NPN, Fremdsteuerung oder älterer Anlage nicht auf Verdacht kaufen. | Fotos senden |
Praxisbeispiel: Staplerverkehr am Industrietor
Ein Lagerbetrieb nutzt ein großes Sektionaltor zwischen Halle und Außenbereich. Stapler fahren regelmäßig durch, Mitarbeiter kreuzen den Bereich, Paletten werden kurz im Torbereich abgestellt.
Eine einfache Lichtschranke ist vorhanden. Sie sitzt auf einer Höhe und erkennt Hindernisse auf dieser Linie zuverlässig.
Das Problem: Im Alltag bewegen sich Gabeln, Paletten, Personen und Rollwagen nicht immer exakt auf dieser Höhe. Die Absicherung wirkt dadurch punktuell, obwohl der Torbereich deutlich größer genutzt wird.
Nach der Umrüstung auf ein Lichtgitter wird ein ganzes Schutzfeld überwacht. Die Toranlage arbeitet professioneller, die Erkennung wird breiter und der Betrieb reduziert das Risiko von Fehlfahrten und unsicheren Situationen.
Vorher
Ein einzelner Lichtstrahl, unvollständige Bereichsüberwachung und Unsicherheit bei Stapler- und Personenverkehr.
Nachher
Schutzfeld über mehrere Strahlen, bessere Anwesenheitserkennung und professionellere Absicherung der Toröffnung.
Technische Details einfach erklärt
Sie müssen kein Sicherheitstechniker sein. Aber diese Begriffe entscheiden, ob das Lichtgitter zur Anlage passt.
| Begriff | Was bedeutet das? | Warum wichtig? |
|---|---|---|
| Schutzfeldhöhe | Die Höhe, über die das Lichtgitter Anwesenheit erkennt. | Sie muss zur Toröffnung und Nutzung passen. |
| OSE | Optische Sicherheitseinrichtung als Schnittstelle zur Steuerung. | Wichtig, wenn die Steuerung OSE-Signale auswertet. |
| PNP / NPN | Elektrische Ausgangsarten für die Signalverarbeitung. | Die Steuerung muss zur Ausgangsart passen. |
| IP67 | Schutz gegen Staub und zeitweiliges Untertauchen in Wasser. | Stark für Industrie, Staub, Feuchtigkeit und anspruchsvolle Umgebungen. |
| Synchronisationskabel | Verbindet die Lichtgitter-Komponenten miteinander. | Wichtig für zuverlässige Kommunikation zwischen Sender und Empfänger. |
| Schutzabdeckung | Mechanischer Schutz für Lichtgitter-Linsen. | Reduziert Verschmutzung und schützt vor Beschädigung. |
| Hinterwandmontage | Montage des Lichtgitters an einer rückliegenden Wand oder Fläche. | Hilfreich, wenn direkte Zargenmontage nicht ideal ist. |
| Baumusterprüfung | Geprüfte sicherheitsrelevante Bauart. | Wichtig bei professioneller Torabsicherung. |
Wann reicht eine Lichtschranke – und wann brauchen Sie ein Lichtgitter?
Die wichtigste Frage lautet: Muss nur ein definierter Punkt überwacht werden – oder ein ganzer Bereich?
Lichtschranke reicht oft
Bei einfachen Einfahrten, kleineren Toren oder klar definierten Durchfahrten mit geringem Risiko.
Lichtgitter ist stärker
Bei größeren Toröffnungen, Industrie, Staplerverkehr, Personenverkehr und hoher Nutzungsfrequenz.
Schließkante bleibt wichtig
Ein Lichtgitter ersetzt nicht automatisch jede Schließkantensicherung. Die Anlage muss komplett bewertet werden.
Torsteuerung entscheidet mit
OSE, PNP, NPN und vorhandene Sicherheitsanschlüsse müssen zur Steuerung passen.
Einwände vor dem Kauf – klar beantwortet
„Wir haben doch schon eine Lichtschranke.“
Gut. Aber eine einzelne Lichtschranke überwacht nur eine Linie. Bei großen Toren kann ein Lichtgitter deutlich sinnvoller sein.
„Lichtgitter ist übertrieben.“
Bei kleinen Toren vielleicht. Bei Industrie, Staplerverkehr und großen Öffnungen ist es oft die professionellere Lösung.
„Das ist zu teuer.“
Ein Fehlkauf, eine Störung oder ein unsicherer Torbereich kostet schnell mehr als eine direkt passende Lösung.
„OSE, PNP, NPN verstehe ich nicht.“
Dann nicht raten. Foto von Steuerung und Klemmenbereich reicht oft, um die passende Richtung zu prüfen.
„Montagezubehör brauchen wir später.“
Später heißt oft: Montageunterbrechung. Befestigung, Kabel und Schutzabdeckung direkt mitplanen.
„Wir bauen das selbst schnell ein.“
Lichtgitter sind sicherheitsrelevante Bauteile. Montage und Prüfung sollten fachgerecht erfolgen.
Zubehör direkt mitdenken: Damit das Lichtgitter dauerhaft zuverlässig arbeitet
Ein gutes Lichtgitter ist nur so stark wie seine Montage, Verkabelung und Einbindung in die Toranlage.
Befestigungssets
Sorgen für stabile Montage an Rahmen, Pfosten oder Hinterwand.
90°-Befestigungsset ansehen
Schutzabdeckungen
Schützen die Linsen vor Schmutz, Kratzern und mechanischer Belastung.
Schutzabdeckung ansehen
Verbindungskabel
Wichtig bei breiten Öffnungen und flexibler Montageposition.
Verbindungskabel ansehen
Torsteuerungen
Wenn die vorhandene Steuerung die Sicherheitsauswertung nicht passend unterstützt.
Torsteuerungen ansehen
Schließkantensicherung
Optosensor, Kontaktleiste oder Druckwelle ergänzen die Sicherheit an der Torunterkante.
Schließkantensicherung ansehen
Ampeln & Warnleuchten
Mehr Sichtbarkeit bei Torbewegung, Zufahrt oder Verladebereich.
Signaltechnik ansehen
Warum Tormeister24 für Lichtgitter die richtige Wahl ist
Bei Lichtgittern geht es nicht um irgendeinen Sensor. Es geht um sichere, zuverlässige und passende Torabsicherung.
Tormeister24 ist Fachhandel für Tore, Antriebe, Steuerungen, Sicherheitstechnik, Sensorik und Ersatzteile. Genau das ist bei Lichtgittern entscheidend: Produkt, Schnittstelle, Zubehör und Steuerung müssen zusammenpassen.
Passende Lichtgitter-Auswahl
GridScan/Pro 1.960, GridScan/Pro 2.500, Pro-Line GS-Pro und passende Lösungen für verschiedene Torhöhen.
Zubehör direkt verfügbar
Befestigungssets, Schutzabdeckungen, Verbindungskabel, Torsteuerungen und weitere Sicherheitstechnik.
Fachberatung statt Fehlkauf
Mit Foto von Tor, Steuerung und Montageort lässt sich die passende Lösung deutlich schneller finden.
Ihre Kaufentscheidung in 5 Schritten
So finden Sie schnell das passende Lichtgitter:
1. Torhöhe prüfen
Welche Schutzfeldhöhe wird benötigt: 1,96 m, 2,50 m oder höher?
2. Nutzung bewerten
Stapler, Fußgänger, Fahrzeuge, Paletten oder Rollwagen? Je mehr Verkehr, desto wichtiger das Schutzfeld.
3. Steuerung prüfen
OSE, PNP, NPN oder andere Auswertung? Klemmenbereich fotografieren.
4. Montage planen
Seitlich, an der Zarge, mit 90°-Winkel oder Hinterwandmontage? Befestigung direkt mitdenken.
5. Zubehör ergänzen
Schutzabdeckungen, Verbindungskabel und passende Steuerung prüfen, bevor die Montage startet.
FAQ: Lichtgitter für Tore und Industrietore
Was ist ein Lichtgitter am Tor?
Ein Lichtgitter ist eine berührungslose Sicherheitseinrichtung mit mehreren Lichtstrahlen. Es überwacht ein Schutzfeld in der Toröffnung und erkennt Personen, Fahrzeuge oder Objekte im Bereich.
Was ist der Unterschied zwischen Lichtschranke und Lichtgitter?
Eine Lichtschranke überwacht einen einzelnen Lichtstrahl. Ein Lichtgitter überwacht eine Schutzfeldhöhe mit mehreren Strahlen. Deshalb ist ein Lichtgitter bei großen Toröffnungen oft stärker.
Wann brauche ich ein Lichtgitter statt einer Lichtschranke?
Bei großen Industrietoren, Staplerverkehr, Personenverkehr, Schnelllauftoren, Rolltoren oder wenn ein größerer Bereich überwacht werden soll.
Welches Lichtgitter passt für normale Torhöhen?
Für viele normale Anwendungen ist das Marantec GridScan/Pro 1.960 mit 1,96 m Schutzfeldhöhe eine starke Richtung.
Wann ist das GridScan/Pro 2.500 sinnvoll?
Das GridScan/Pro 2.500 ist sinnvoll bei höheren Toröffnungen, Rolltoren, Schnelllauftoren oder Anwendungen mit größerem Schutzfeldbedarf.
Was bedeuten OSE, PNP und NPN?
Das sind Schnittstellen beziehungsweise Ausgangsarten für die Verbindung zur Torsteuerung. Die Steuerung muss zur gewählten Schnittstelle passen.
Brauche ich Schutzabdeckungen für ein Lichtgitter?
In Industrie, Lager, Verladung oder staubiger Umgebung sind Schutzabdeckungen sehr sinnvoll. Sie schützen die Linsen und erleichtern die Reinigung.
Kann ein Lichtgitter die Schließkantensicherung ersetzen?
Nicht pauschal. Das hängt von Torart, Steuerung, Gefährdungsbeurteilung und Einbindung ab. Schließkante und Lichtgitter sollten fachlich gemeinsam bewertet werden.
Kann ich ein Lichtgitter selbst montieren?
Da Lichtgitter sicherheitsrelevante Bauteile sind, sollten Montage, Anschluss und Funktionsprüfung durch qualifiziertes Fachpersonal erfolgen.
Wie vermeide ich einen Fehlkauf?
Fotografieren Sie Toröffnung, Steuerung, Klemmenbereich, vorhandene Sensorik und Montageort. Notieren Sie Torhöhe, Torbreite, gewünschte Schutzfeldhöhe und Schnittstelle. Bei Unsicherheit an Tormeister24 senden.
Ein Lichtstrahl reicht nicht? Dann sichern Sie das Tor mit einem Schutzfeld.
Finden Sie jetzt das passende Lichtgitter inklusive Befestigung, Schutzabdeckung und Zubehör für Ihre Toranlage.
