Lagerkonsole am Sektionaltor defekt?
Wenn die Federwelle schlägt, das Tor knackt oder die Welle Spiel hat, sollten Sie nicht zuerst den Antrieb verdächtigen. Oft ist die Lagerkonsole der entscheidende Punkt.
Lagerkonsolen ansehenInhalt dieser Seite ↓
- Warum eine defekte Lagerkonsole teuer wird
- Typische Fehler beim Kauf
- Die Lösung: offene, geschlossene oder schwere Lagerplatte
- Welche Lagerkonsole passt?
- Symptome richtig deuten
- Praxisbeispiel aus der Halle
- Technische Details einfach erklärt
- Zubehör direkt mitprüfen
- Einwände ehrlich beantwortet
- Häufige Fragen
Wenn die Federwelle nicht sauber gelagert ist, leidet das ganze Tor
Eine Lagerkonsole am Sektionaltor sieht unscheinbar aus. Ein Stück Stahl, ein Lagerpunkt, ein paar Schrauben. Aber genau hier wird die Torsionsfederwelle geführt, gestützt und stabilisiert.
Wenn dieser Lagerpunkt ausgeschlagen, verzogen, falsch montiert oder beschädigt ist, läuft die Welle nicht mehr ruhig. Das Tor knackt. Die Welle schlägt. Die Federanlage arbeitet ungleichmäßig. Der Antrieb muss mehr Kraft aufbringen. Drahtseile, Seiltrommeln und Wellenkupplung werden zusätzlich belastet.
Besonders bei Industrie-Sektionaltoren ist das kritisch. Dort bewegen sich große Torblätter, hohe Gewichte und viele Zyklen pro Tag. Eine schwache Lagerung wird dann schnell zum echten Ausfallrisiko.
Die häufigsten Fehler beim Kauf von Lagerkonsolen
Viele Kunden bestellen eine Lagerplatte nach Foto. Das ist riskant. Bei Lagerkonsolen zählen Maße, Wellenaufnahme, Herzmaß, Seite, Bauform und Belastung.
Fehler 1: Herzmaß nicht prüfen
86 mm, 111 mm, 127 mm oder 190 mm machen einen großen Unterschied. Das Herzmaß bestimmt die Position der Welle. Falsch gewählt heißt: Montage passt nicht.
Fehler 2: Offen und geschlossen verwechseln
Offene Lagerplatten erleichtern Service und Wellenzugang. Geschlossene Lagerplatten mit Lager stabilisieren und führen stärker. Beide haben ihren Einsatz.
Fehler 3: Links und rechts ignorieren
Viele Seitenlagerkonsolen sind seitengebunden. Eine linke Lagerplatte passt nicht automatisch rechts. Die Einbaurichtung muss vor der Bestellung klar sein.
Fehler 4: Schwerlastbedarf unterschätzen
Ein Großtor braucht keine Standardlösung auf gut Glück. Bei hoher Torfläche und hohem Gewicht muss die Lagerung entsprechend stark gewählt werden.
Die Lösung: Lagerkonsole nach Welle, Herzmaß und Belastung wählen
Die passende Lagerkonsole wird nicht geraten. Sie wird bestimmt.
Prüfen Sie zuerst: Ist es eine mittlere Lagerplatte oder eine Seitenlagerkonsole? Ist die Bauform offen oder geschlossen? Ist ein Lager integriert? Welche Welle ist verbaut? Welches Herzmaß liegt vor? Ist die Toranlage normal belastet oder ein schweres Industrietor?

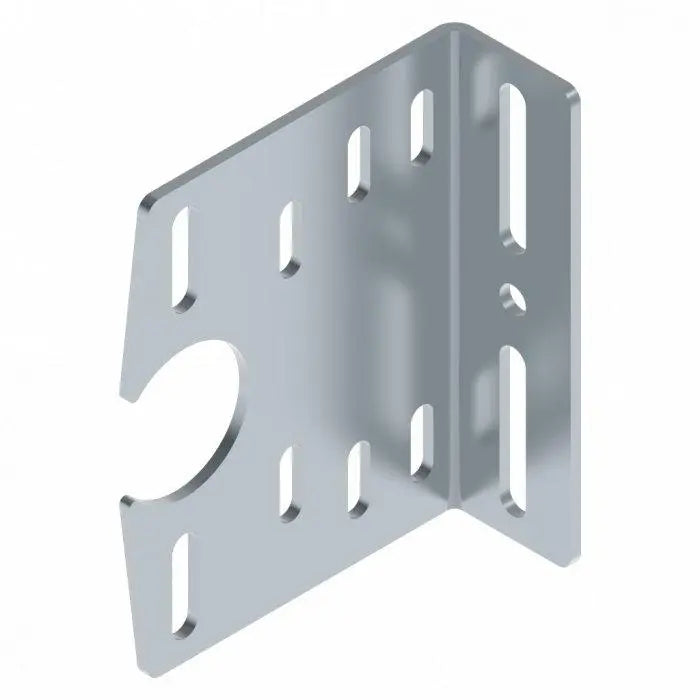

Offene Lagerplatte
Stark für Service, Wellenzugang und mittlere Wellenunterstützung. Ideal, wenn eine robuste Platte ohne integriertes Lager benötigt wird.
Offene Lagerplatte ansehenMittlere Lagerplatte
Sinnvoll, wenn längere Wellen unterstützt werden müssen und Schwingungen oder Durchbiegung reduziert werden sollen.
Mittlere Lagerplatte ansehenGeschlossene Lagerplatte
Die richtige Richtung, wenn ein integrierter Lagerpunkt und eine stabile C-Profil-Fixierung gebraucht werden.
Geschlossene Lagerplatte ansehenSchwerlast-Lagerplatte
Für große und schwere Industrietore, bei denen normale Lagerpunkte nicht ausreichen.
Schwerlast-Lagerplatte ansehenWelche Lagerkonsole passt? Die schnelle Entscheidungstabelle
Diese Übersicht hilft bei der Vorauswahl. Für die finale Bestellung zählen immer Torhersteller, Wellenmaß, Herzmaß, Einbauseite, vorhandenes Altteil und Belastung der Toranlage.
| Situation am Tor | Empfohlene Lösung | Warum diese Wahl? |
|---|---|---|
| Torsionsfedersystem, offene Bauform und 190,5 mm Lochabstand benötigt | Lagerplatte offen 190,5 mm | Robuste verzinkte Lagerplatte für Torsionsfedersysteme mit guter Zugänglichkeit. |
| Mittlere Wellenunterstützung mit Herzmaß 86 mm gesucht | Mittlere Lagerplatte offen 108 × 164 mm | Offene UNI-Lagerplatte für Industrie-Sektionaltore und mittlere Wellenstützung. |
| Mittlere Wellenunterstützung mit Herzmaß 111 mm gesucht | Mittlere Lagerplatte offen 133 × 164 mm | Stabile offene Bauform für links und rechts verwendbare Wellenunterstützung. |
| Mittlere Wellenunterstützung mit Herzmaß 127 mm gesucht | Mittlere Lagerplatte offen 149 × 164 mm | Robuste Lösung ohne Lager für industrielle Wellenunterstützung. |
| Mittlere Wellenunterstützung mit Herzmaß 190 mm benötigt | Mittlere Lagerplatte offen Art. 3274 | Starke 5-mm-Ausführung für anspruchsvollere Industrieanwendungen. |
| Geschlossene linke Lagerplatte mit integriertem Lager und 25 mm Versatz | Geschlossene Lagerplatte 145 × 332 mm links | Mit Lager, verzinkt und zur stabilen C-Profil-Fixierung geeignet. |
| Geschlossene linke Lagerplatte mit 15 mm Versatz und 1″-Welle | Geschlossene Lagerplatte 161 × 364 mm links | Stabile Lagerung und Führung für Industrie-Sektionaltore mit 1″-Wellenaufnahme. |
| Geschlossene rechte Lagerplatte mit 1″-Welle benötigt | Geschlossene Lagerplatte 161 × 297 mm rechts | Rechte Ausführung mit integriertem Lager für industrielle Sektionaltoranlagen. |
| Großtor, hohe Torfläche oder schwere Industrieanlage | Schwere Lagerplatte C9851 1¼″ | Schwerlastlösung für große Tore mit 1¼″-Welle und hoher Belastung. |
Symptome richtig deuten: Lagerkonsole defekt oder anderes Problem?
Eine beschädigte Lagerkonsole zeigt sich oft nicht sofort eindeutig. Viele Symptome wirken zunächst wie Feder-, Kupplungs- oder Antriebsprobleme.
Die Federwelle schlägt
Wenn die Welle sichtbar unruhig läuft, sollten Lagerkonsole, Wellenkupplung, Torsionsfeder und Seiltrommel geprüft werden.
Lagerkonsolen prüfenDas Tor knackt beim Öffnen
Knackgeräusche können von Lagerpunkten, Wellenkupplungen, verspannten Federn oder beschädigten Seiltrommeln kommen.
Wellenkupplungen ansehenDas Tor läuft plötzlich schwer
Wenn die Welle nicht sauber gelagert ist, entsteht zusätzlicher Widerstand. Der Antrieb wirkt dann schwächer, obwohl die Mechanik schuld ist.
Federn prüfenDie Welle hat Spiel
Spiel am Lagerpunkt ist ein klares Warnsignal. Lager, Konsole, Befestigung und Wellenaufnahme müssen geprüft werden.
Fehler prüfen lassenPraxisbeispiel: Das Tor knackt – der Antrieb war nicht schuld
Ein typischer Fall: Ein Industrie-Sektionaltor wird täglich mehrfach genutzt. Seit Wochen ist beim Öffnen ein Knacken zu hören. Der Antrieb läuft schwerer, der Kunde vermutet einen Motorschaden.
Bei der Prüfung zeigt sich: Der Antrieb arbeitet korrekt. Die Torsionsfeder ist nicht gebrochen. Auch die Drahtseile sind nicht sichtbar beschädigt. Das Problem sitzt an der Lagerung der Federwelle.
Die Lagerplatte ist verzogen, das Lager läuft rau und die Welle bewegt sich nicht mehr sauber. Dadurch entstehen Schläge in der Welle, Belastung auf die Kupplung und zusätzlicher Widerstand im Torlauf.
Die richtige Lösung ist nicht ein neuer Antrieb. Die richtige Lösung ist eine passende Lagerkonsole, eine Prüfung der Wellenkupplung und eine Kontrolle von Federn, Seiltrommeln und Drahtseilen.
Technische Details – einfach erklärt
Bei Lagerkonsolen entscheiden wenige technische Punkte darüber, ob das Ersatzteil passt oder nicht.
| Merkmal | Was es bedeutet | Warum es wichtig ist |
|---|---|---|
| Herzmaß | Abstand bis zur Mitte der Welle. | Entscheidet, ob die Welle später an der richtigen Position sitzt. |
| Offene Lagerplatte | Lagerstütze mit guter Zugänglichkeit. | Hilfreich bei Service, Kontrolle und mittlerer Wellenunterstützung. |
| Geschlossene Lagerplatte | Stabile Lagerplatte mit integriertem Lager. | Stärkt Lagerung, Führung und C-Profil-Verbindung. |
| Wellendurchmesser | Zum Beispiel 1″ oder 1¼″. | Das Lager muss exakt zur Welle passen. |
| Versatz | Abstandsausgleich an der Lagerplatte. | Wichtig für saubere Ausrichtung von C-Profilen und Wellenposition. |
| Seite | Links, rechts oder UNI. | Seitengebundene Teile dürfen nicht vertauscht werden. |
| Materialstärke | Zum Beispiel 3 mm, 4 mm oder 5 mm Stahl. | Entscheidend für Stabilität und Belastbarkeit. |
| Schwerlast-Ausführung | Verstärkte Lagerung für große Toranlagen. | Wichtig bei hoher Torfläche, hohem Gewicht und Industrieeinsatz. |
Warum das Herzmaß nicht geschätzt werden darf
Ein paar Millimeter Unterschied können reichen, damit die Welle nicht sauber sitzt. Dann läuft die Anlage verspannt, die Seiltrommeln stehen ungünstig und der Torlauf wird unruhig.
Warum offene Lagerplatten bei Wartung stark sind
Offene Bauformen erleichtern den Zugang zur Welle. Das ist hilfreich, wenn die Torsionsfederwelle kontrolliert, gelöst oder neu ausgerichtet werden muss.
Warum geschlossene Lagerplatten mehr Führung bieten
Geschlossene Lagerplatten mit integriertem Lager geben der Welle eine klare Führung und können zusätzlich C-Profile stabilisieren. Das ist besonders bei Industrie-Sektionaltoren ein echter Vorteil.
Warum Schwerlast-Lagerplatten nicht nur „größer“ sind
Bei Großtoren wirken höhere Kräfte. Eine Schwerlast-Lagerplatte ist nicht Luxus, sondern eine passende mechanische Grundlage für sichere und langlebige Funktion.
Zubehör direkt mitprüfen: Eine Lagerkonsole arbeitet nie allein
Wenn ein Lagerpunkt beschädigt ist, sollten angrenzende Bauteile mitgeprüft werden. Sonst ist die nächste Störung oft schon vorbereitet.
| Zubehör / Kategorie | Wann sinnvoll? | Direktlink |
|---|---|---|
| Wellenkupplungen | Wenn die Federwelle schlägt, verspannt läuft oder nach Federwechsel neu ausgerichtet werden muss. | Wellenkupplungen ansehen |
| Torsionsfedern & Zugfedern | Wenn das Tor schwer läuft, unausbalanciert ist oder Federwechsel ansteht. | Federn ansehen |
| Drahtseile | Wenn das Tor einseitig zieht oder Seile ausgefranst, gedehnt oder ungleich lang wirken. | Drahtseile ansehen |
| Bodenkonsolen | Wenn der unruhige Torlauf zusätzlich unten am Tor sichtbar wird. | Bodenkonsolen ansehen |
| Kugelgelagerte Laufrollen | Wenn das Tor ruckelt, quietscht oder in der Führung Spiel hat. | Laufrollen ansehen |
| Rollenhalter & Scharniere | Wenn einzelne Sektionen wackeln oder das Tor seitlich nicht sauber geführt wird. | Rollenhalter ansehen |
| Schlaffseilschalter | Wenn Seilspannung oder Sicherheitskreis Probleme melden. | Schlaffseilschalter ansehen |
| Industrietor-Steuerungen | Wenn die Mechanik geprüft ist, aber die Anlage weiterhin Sicherheits- oder Steuerungsfehler zeigt. | Steuerungen ansehen |
Empfohlene Produktwege bei Tormeister24
Je klarer die Einbausituation, desto schneller finden Sie die richtige Lagerkonsole.
Für Service & offene Wellenlagerung
Wenn gute Zugänglichkeit und einfache Kontrolle wichtig sind, starten Sie mit offenen Lagerplatten.
Offene Lagerplatte kaufenFür mittlere Wellenstützung
Wenn lange Federwellen abgestützt werden müssen, prüfen Sie mittlere Lagerplatten mit passendem Herzmaß.
Mittlere Lagerplatte kaufenFür C-Profil-Fixierung
Wenn die Lagerplatte zugleich Führung und C-Profil stabilisieren soll, ist eine geschlossene Lagerplatte mit Lager oft die bessere Wahl.
Geschlossene Lagerplatte kaufenFür Großtore
Wenn Torfläche und Gewicht hoch sind, prüfen Sie direkt die Schwerlast-Lagerplatte für 1¼″-Wellen.
Schwerlast-Lagerplatte kaufen„Reicht nicht irgendeine Lagerplatte?“ – Einwände ehrlich beantwortet
„Die Platte sieht fast gleich aus.“
Optik reicht nicht. Herzmaß, Seite, Versatz, Wellenaufnahme, Lager und Materialstärke müssen stimmen.
„Das Tor läuft doch noch.“
Vielleicht. Aber eine schlagende Welle oder ein raues Lager wird selten besser. Meist entstehen Folgeschäden.
„Ich tausche nur die Feder.“
Ein Federwechsel löst keinen Lagerfehler. Wenn die Welle schlecht gelagert ist, wird auch eine neue Feder unnötig belastet.
„Der Antrieb ist bestimmt zu schwach.“
Oft wirkt der Antrieb nur schwach, weil die Mechanik schwer läuft. Erst Lagerung, Federn, Kupplung und Seile prüfen.
Keine Lust auf falsche Lagerkonsole?
Tormeister24 hilft bei der Auswahl. Mit Fotos, Maßen und Typenschild kommen Sie schneller zum passenden Lagerpunkt.
Lagerkonsole prüfen lassenWas passiert, wenn die defekte Lagerkonsole ignoriert wird?
Dann wird aus einem Lagerpunkt schnell ein größerer Toranlagen-Schaden.
Mehr Verschleiß an der Federwelle
Eine schlecht gelagerte Welle arbeitet unruhig. Das belastet Welle, Kupplung und Federanlage.
Ungleichmäßiger Torlauf
Wenn die Welle nicht sauber sitzt, laufen Seile und Trommeln nicht optimal. Das Tor kann einseitig ziehen.
Antrieb wird überlastet
Mehr mechanischer Widerstand bedeutet mehr Last für den Antrieb. Das verkürzt die Lebensdauer.
Teurere Folgereparatur
Was heute eine Lagerplatte ist, kann morgen Feder, Wellenkupplung, Drahtseil, Seiltrommel oder Steuerungsproblem werden.
FAQ: Lagerkonsole am Sektionaltor richtig wählen
Was macht eine Lagerkonsole am Sektionaltor?
Eine Lagerkonsole führt und stützt die Torsionsfederwelle. Sie sorgt dafür, dass die Welle ruhig läuft und die Federkraft sauber auf das Tor übertragen wird.
Woran erkenne ich eine defekte Lagerkonsole?
Typische Hinweise sind Knacken, schlagende Federwelle, Spiel am Lagerpunkt, rauer Lauf, sichtbarer Verzug, beschädigte Befestigung oder unruhiger Torlauf.
Was ist der Unterschied zwischen offener und geschlossener Lagerplatte?
Eine offene Lagerplatte bietet besseren Zugang zur Welle und ist stark für Service und mittlere Unterstützung. Eine geschlossene Lagerplatte hat oft ein integriertes Lager und stabilisiert stärker.
Was bedeutet Herzmaß bei Lagerkonsolen?
Das Herzmaß beschreibt den Abstand bis zur Mitte der Welle. Es entscheidet darüber, ob die Federwelle später korrekt sitzt.
Wann brauche ich eine Schwerlast-Lagerplatte?
Eine Schwerlast-Lagerplatte ist sinnvoll bei großen, schweren Industrie-Sektionaltoren oder wenn eine 1¼″-Welle und hohe Belastung vorhanden sind.
Kann ich eine linke Lagerplatte rechts einbauen?
In der Regel nein. Viele geschlossene Lagerplatten sind seitengebunden. Links und rechts müssen vor der Bestellung eindeutig geprüft werden.
Sollte ich Wellenkupplung und Federn direkt mitprüfen?
Ja. Lagerkonsole, Wellenkupplung, Torsionsfedern, Drahtseile und Seiltrommeln arbeiten zusammen. Ein beschädigter Lagerpunkt belastet oft mehrere Bauteile.
Darf ich eine Lagerkonsole selbst tauschen?
Arbeiten an Torsionsfedern, Federwellen und Lagerpunkten sind sicherheitsrelevant. Ohne Fachwissen und geeignetes Werkzeug sollte der Austausch nicht selbst durchgeführt werden.
Welche Fotos helfen bei der Auswahl?
Hilfreich sind Fotos von Lagerkonsole, Federwelle, Lager, Wellenkupplung, Torsionsfeder, Seiltrommeln, Befestigung, Einbauseite und Typenschild.
Kann Tormeister24 bei der Auswahl helfen?
Ja. Senden Sie Fotos, Herzmaß, Wellendurchmesser, Einbauseite und Typenschild. Tormeister24 hilft, die passende Lagerkonsole schneller zu finden.
Jetzt passende Lagerkonsole finden – statt weiter mit schlagender Federwelle zu fahren
Wählen Sie jetzt die richtige offene Lagerplatte, geschlossene Lagerplatte oder Schwerlast-Lagerplatte für Ihr Sektionaltor. Bei Unsicherheit hilft Tormeister24 mit klarer Fachberatung.
Lagerkonsolen kaufenFachberatung anfragen
