Torabschlussprofil richtig wählen: Wenn die Schließkante Ihr Industrietor stoppt
Ihr Tor fährt nicht mehr automatisch, reversiert ständig oder zeigt einen Schließkantenfehler? Dann ist nicht immer die Steuerung defekt. Oft entscheidet das richtige Torabschlussprofil über sichere Funktion, sauberen Torlauf und weniger Stillstand.
Optosensoren & Torprofile ansehenInhalt dieser Seite ↓
- Warum das Torabschlussprofil so wichtig ist
- Typische Warnzeichen an der Schließkante
- Die häufigsten Fehler beim Kauf
- Die Lösung: Profil, Sensor und Zubehör zusammen denken
- Ihre Vorteile mit dem passenden Profil
- Praxisbeispiel aus dem Industrietor-Service
- Technische Details einfach erklärt
- Welches Torabschlussprofil passt?
- Zubehör, das direkt mitgeprüft werden sollte
- Einwände ehrlich beantwortet
- Direkt zu passenden Produkten
- FAQ

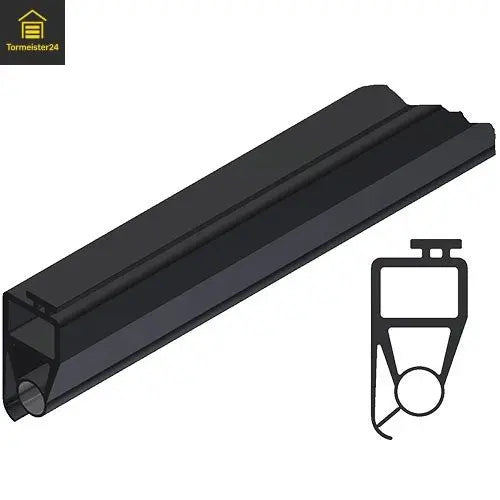

Das Torabschlussprofil ist mehr als nur Gummi
Viele sehen am unteren Torabschluss nur eine Dichtung. In Wahrheit ist dieses Profil oft ein Teil der Sicherheitstechnik.
Im Profil sitzen je nach System Optosensoren, Sicherheitskontaktleisten oder Anschlusskomponenten. Wenn das Profil gequetscht, falsch gewählt oder porös ist, kann die komplette Schließkantensicherung Probleme machen.
Das Tor stoppt plötzlich
Die Steuerung erkennt ein Sicherheitsproblem und lässt den automatischen Lauf nicht mehr sauber zu.
Das Tor reversiert ständig
Das Tor fährt an, stoppt und fährt wieder auf. Häufig liegt der Fehler in der Schließkante, im Sensor oder in der Verkabelung.
Totmannbetrieb statt Automatik
Viele Anlagen schalten bei Schließkantenproblemen in einen eingeschränkten Betrieb. Das kostet Zeit und nervt im Alltag.
Sicherheitsrisiko am Tor
Eine defekte Schließkante darf nicht ignoriert werden. Sie schützt Personen, Fahrzeuge, Ware und die Toranlage.
Warnzeichen: Wann Sie Torabschlussprofil und Schließkante prüfen sollten
Ein defektes Profil kündigt sich oft an. Wer früh handelt, spart Ausfallzeit und vermeidet teure Fehlersuche.
| Warnzeichen | Mögliche Ursache | Sinnvolle nächste Maßnahme |
|---|---|---|
| Tor fährt nur noch im Totmannbetrieb | Schließkantensicherung meldet Fehler oder wird nicht erkannt. | Optosensor, Profil, Spiralkabel und Auswertung prüfen. |
| Tor reversiert beim Schließen | Profil gequetscht, Sensor gestört oder Signal unterbrochen. | Torabschlussprofil auf Druckstellen und Verformung prüfen. |
| Profil ist rissig oder porös | Alterung, UV, Kälte, mechanische Belastung oder Chemikalien. | Profil nicht flicken, sondern passend ersetzen. |
| Feuchtigkeit im Profil | Endkappen, Kabeldurchführung oder Dichtung undicht. | Profil, Endkappen und Anschlussbereich gemeinsam erneuern. |
| Sensor passt nicht ins Profil | Falscher Innendurchmesser oder falsches Profil bestellt. | Optosensor-Durchmesser vor Bestellung prüfen. |
| Fehler kommt nach Sensorwechsel zurück | Profil oder Anschlusskabel war die eigentliche Ursache. | Schließkante als komplettes System prüfen. |
Die häufigsten Fehler beim Kauf eines Torabschlussprofils
Ein Torabschlussprofil sieht einfach aus. Genau deshalb wird es oft falsch bestellt. Entscheidend sind Maße, Sensor-System, Aufnahmeprofil und Zubehör.
Fehler 1: Nur nach Länge kaufen
Die Torbreite ist wichtig. Aber Profilhöhe, Profilbreite, Kammer und Sensor-Durchmesser sind genauso entscheidend.
Fehler 2: Optosensor-Durchmesser ignorieren
11 mm, 14 mm oder 22 mm – wenn der Sensor nicht zur Profilkammer passt, funktioniert die Lösung nicht sauber.
Fehler 3: OSE und 8,2 kΩ verwechseln
Optische Schließkantensicherung und elektrische Sicherheitskontaktleiste sind nicht dasselbe. Das System muss zur Steuerung passen.
Fehler 4: Das alte Profil weiterverwenden
Wenn das Profil gequetscht, verhärtet oder undicht ist, bringt ein neuer Sensor oft nur kurzfristig Ruhe.
Fehler 5: Endkappen und Kabel vergessen
Feuchtigkeit und Kabelbrüche entstehen oft an den Enden. Genau dort sollte bei der Reparatur nicht gespart werden.
Fehler 6: Sicherheitstechnik überbrücken
Das ist keine Lösung. Eine manipulierte Schließkante kann Personen gefährden und die Anlage unsicher machen.
Die Lösung: Torabschlussprofil, Optosensor und Zubehör als Einheit prüfen
Eine sichere Schließkante funktioniert nur, wenn alle Teile zusammenpassen: Profil, Sensor, Kabel, Auswertung und Steuerung.
Bei Tormeister24 finden Sie Torabschlussprofile, Optosensoren, Spiralkabel, Sicherheitsleisten und komplette Schließkantensicherungssets für Sektionaltore, Industrietore und gewerbliche Toranlagen.
Torabschlussprofil für 14-mm-Optosensoren
Ideal, wenn Ihr vorhandenes System auf 14-mm-Optosensoren ausgelegt ist und das Profil ersetzt werden muss.
F-Profil für 11-mm-Optosensoren
Für Anlagen, bei denen ein passendes Marantec F-Profil mit 11-mm-Optosensoraufnahme benötigt wird.
Profil für größere Anforderungen
Wenn mehr Profilhöhe oder ein anderes Sensorformat benötigt wird, sollte die vorhandene Schließkante genau verglichen werden.
Komplette Optosensor-Technik
Wenn Sensor, Kabel oder Auswertung ebenfalls betroffen sind, ist ein Set oft die bessere und schnellere Lösung.
Ihre Vorteile mit dem passenden Torabschlussprofil
Ein korrekt gewähltes Profil bringt nicht nur Sicherheit. Es spart Zeit, schützt die Anlage und reduziert unnötige Serviceeinsätze.
Weniger Stillstand
Wenn Profil und Sensor zusammenpassen, läuft das Tor wieder zuverlässiger im automatischen Betrieb.
Bessere Sicherheit
Die Schließkante erkennt Hindernisse sauberer und schützt Personen, Fahrzeuge und Ware im Torbereich.
Sauberer Torabschluss
Ein intaktes Profil dichtet besser ab, sitzt sauberer und wirkt professioneller als ein geflicktes Altprofil.
Weniger Fehlersuche
Wer Profil, Sensor und Kabel gemeinsam prüft, vermeidet den typischen Reparaturkreislauf aus „Teil getauscht – Fehler bleibt“.
Bessere Kompatibilität
Mit Foto, Maß und Systemangabe lässt sich deutlich sicherer bestimmen, welches Profil passt.
Mehr Planungssicherheit
Besonders bei Betrieben zählt jede Stunde. Das richtige Ersatzteil reduziert Ausfallzeiten an Toren und Verladerampen.
Praxisbeispiel: Sensor getauscht – Fehler blieb
Ein Betrieb meldet ein Industrietor, das nur noch im Totmannbetrieb schließt. Der erste Verdacht: Optosensor defekt.
Der Sensor wird getauscht. Kurz funktioniert alles. Dann kommt der Fehler zurück.
Bei genauer Prüfung zeigt sich: Das Torabschlussprofil war an einer Stelle gequetscht. Zusätzlich war die Endkappe undicht, Feuchtigkeit war in den Profilbereich gekommen.
Nach Austausch des passenden Profils und der betroffenen Anschlusskomponenten lief die Schließkante wieder stabil. Das Tor konnte wieder normal genutzt werden – ohne ständige Fehlermeldung.
Technische Details – einfach erklärt
Sie müssen kein Steuerungstechniker sein. Aber diese Punkte sollten vor dem Kauf klar sein.
| Begriff | Was bedeutet das? | Warum ist es wichtig? |
|---|---|---|
| Torabschlussprofil | Das Gummiprofil am unteren Torabschluss. | Es dichtet ab und nimmt je nach System die Sicherheitstechnik auf. |
| Schließkantenprofil | Profil, das als Teil der Schließkantensicherung genutzt wird. | Es schützt die Hauptschließkante des Tores. |
| Optosensor | Optischer Sender und Empfänger in der Schließkante. | Er erkennt eine Unterbrechung oder Verformung des Profilbereichs. |
| 11 / 14 / 22 mm | Typische Sensor- oder Kammerdurchmesser. | Der Sensor muss mechanisch in die Profilkammer passen. |
| 8,2 kΩ | Elektrische Sicherheitskontaktleiste mit Widerstandsauswertung. | Ein anderes System als OSE/Optosensor – nicht einfach austauschbar. |
| Spiralkabel | Bewegliches Kabel zwischen Torblatt und Steuerung. | Kabelbruch oder Wackelkontakt kann Schließkantenfehler auslösen. |
| Endkappe | Abschluss am Profilende mit Kabeldurchführung oder Dichtung. | Schützt vor Feuchtigkeit, Schmutz und mechanischem Schaden. |
| Auswertegerät | Elektronik, die das Signal der Schließkante verarbeitet. | Wichtig, wenn die Steuerung das Signal nicht direkt verarbeitet. |
Welches Torabschlussprofil passt zu Ihrer Anlage?
Die beste Auswahl entsteht nicht durch Raten. Entscheidend sind vorhandenes Profil, Sensor-System, Profilkammer, Torbreite und Anschlussart.
| Ihre Situation | Empfohlene Richtung | Direktlink |
|---|---|---|
| Vorhandene Schließkante mit 14-mm-Optosensor | Torabschlussprofil 29 x 58 mm mit 2 Kammern prüfen. | Marantec 29 x 58 mm Profil |
| System mit 11-mm-Optosensor | Marantec F-Profil P1 oder P2 je nach vorhandenem Profil vergleichen. | F-Profil P1 ansehen |
| Höheres F-Profil mit 11-mm-Sensoraufnahme | F-Profil P2 mit vorhandener Profilform abgleichen. | F-Profil P2 ansehen |
| Anderes Marantec-Profil / größere Bauform | Profilquerschnitt exakt vergleichen und Sensoraufnahme prüfen. | Marantec P4 ansehen |
| Sensor oder Kabel ebenfalls defekt | Optosensor-Set, Spiralkabel oder Auswertung direkt mitprüfen. | Optosensoren & Sets |
| Spiralkabel oder Anschlussdose beschädigt | Komplettset mit Spiralkabel und Anschlussdosen prüfen. | Pro-Line CND1 Spiralkabel-Set |
| Unsicher bei System, Maß oder Steuerung | Fotos von Profil, Sensor, Steuerung und Typenschild senden. | Fachberatung anfragen |
Zubehör, das direkt mitgeprüft werden sollte
Wenn die Schließkante Probleme macht, ist selten nur ein einziges Bauteil betroffen. Prüfen Sie deshalb das komplette System.
Optosensor Sender & Empfänger
Wenn das Profil intakt ist, aber kein sauberes Signal ankommt, können Sender oder Empfänger betroffen sein.
Spiralkabel
Bewegliche Kabel altern, brechen oder verursachen Wackelkontakte. Bei Torbewegung ist das ein Klassiker.
Auswertegerät
Wenn die Steuerung das Signal nicht direkt verarbeitet oder ein OSE-System ausgewertet werden muss, ist die Auswertung entscheidend.
8,2-kΩ-Sicherheitskontaktleiste
Bei elektrischen Kontaktleisten brauchen Sie ein anderes System als bei Optosensoren. Verwechslung vermeiden.
Lichtschranken ergänzen
Bei vielen Toranlagen ist die Schließkante nur ein Teil der Sicherheit. Lichtschranken erhöhen die Absicherung zusätzlich.
Komplettes Set statt Einzelteile
Wenn mehrere Komponenten alt oder unklar sind, ist ein Komplettset oft schneller, sicherer und wirtschaftlicher.
Häufige Einwände – ehrlich beantwortet
„Kann ich nicht nur den Sensor tauschen?“
Manchmal ja. Wenn das Profil aber beschädigt, gequetscht oder undicht ist, kommt der Fehler oft zurück.
„Das alte Profil sieht doch noch okay aus.“
Von außen kann es gut aussehen. Entscheidend sind Kammer, Elastizität, Endbereiche und Sensorführung im Inneren.
„Reicht ein ähnliches Profil?“
Nein. Ein ähnliches Profil kann mechanisch passen, aber den Sensor falsch führen. Dann arbeitet die Schließkante unzuverlässig.
„OSE und 8,2 kΩ sind doch beides Schließkanten?“
Ja, aber technisch unterschiedlich. Die Steuerung und Auswertung müssen zum System passen.
„Ist Meterware riskant?“
Nicht, wenn sauber gemessen wird. Wichtig sind Torbreite, Zuschnitt, Endkappen und der passende Profiltyp.
„Was, wenn ich nicht weiß, was eingebaut ist?“
Dann senden Sie Fotos und Maße an Tormeister24. Eine kurze Prüfung spart oft eine falsche Bestellung.
Direkt zu passenden Tormeister24-Produkten
Hier finden Sie die wichtigsten Startpunkte für Torabschlussprofile, Optosensoren und Schließkantensicherung.
| Ihr Ziel | Empfohlener Link |
|---|---|
| Alle Optosensoren & Schließkantenteile ansehen | Optosensoren für Schließkantensicherungen |
| Torabschlussprofil für 14-mm-Optosensoren kaufen | Marantec Torabschlussprofil 29 x 58 mm |
| F-Profil P1 für 11-mm-Optosensoren kaufen | Marantec F-Profil P1 |
| F-Profil P2 für 11-mm-Optosensoren kaufen | Marantec F-Profil P2 |
| Marantec P4 Profil prüfen | Marantec Torabschlussprofil P4 |
| Spiralkabel und Anschlussdosen ersetzen | Pro-Line CND1 Spiralkabel-Set |
| Systementscheidung treffen | Lichtschranke vs. Lichtgitter vs. Optosensor |
| 8,2-kΩ-Schließkante verstehen | 8,2-kΩ-Sicherheitskontaktleiste Ratgeber |
| Unsicher bei Maß oder Kompatibilität | Tormeister24 Fachberatung anfragen |
FAQ: Torabschlussprofil und Schließkantensicherung
Was ist ein Torabschlussprofil?
Das Torabschlussprofil ist das Gummiprofil am unteren Abschluss eines Tores. Es kann abdichten und je nach Anlage gleichzeitig Teil der Schließkantensicherung sein.
Wann muss ein Torabschlussprofil ersetzt werden?
Wenn es rissig, porös, gequetscht, undicht oder mechanisch beschädigt ist. Auch wiederkehrende Schließkantenfehler können ein Hinweis auf ein defektes Profil sein.
Warum reicht der Austausch des Optosensors manchmal nicht?
Wenn das Profil beschädigt ist, wird der Sensor nicht mehr sauber geführt oder Feuchtigkeit gelangt in den Profilbereich. Dann kann der Fehler trotz neuem Sensor wieder auftreten.
Was bedeutet 11 mm, 14 mm oder 22 mm bei Optosensoren?
Diese Werte beziehen sich auf den Sensor- oder Kammerdurchmesser. Der Optosensor muss mechanisch in die Profilkammer passen, sonst funktioniert die Schließkante nicht zuverlässig.
Was ist der Unterschied zwischen OSE und 8,2 kΩ?
OSE ist eine optische Schließkantensicherung mit Sender und Empfänger. 8,2 kΩ ist eine elektrische Sicherheitskontaktleiste mit Widerstandsauswertung. Beide Systeme sind nicht beliebig austauschbar.
Kann ich ein Torabschlussprofil als Meterware bestellen?
Ja, viele Profile werden als Meterware oder Rollenware angeboten. Wichtig ist, dass Länge, Profilform, Aufnahme und Sensor-System exakt passen.
Welche Fotos helfen bei der Auswahl?
Hilfreich sind Fotos vom alten Profil im Querschnitt, vom eingebauten Profil, vom Sensor, von der Endkappe, vom Spiralkabel, von der Steuerung und vom Typenschild des Tores.
Was tun, wenn das Tor nur noch im Totmannbetrieb läuft?
Dann sollte die Schließkantensicherung geprüft werden. Mögliche Ursachen sind Profil, Optosensor, Spiralkabel, Anschlussdose, Auswertung oder Steuerung.
Kann ich die Schließkantensicherung überbrücken?
Nein. Eine Schließkantensicherung ist ein Sicherheitsbauteil. Eine Überbrückung kann Personen gefährden und sollte nicht als Reparatur genutzt werden.
Hilft Tormeister24 bei der Auswahl?
Ja. Senden Sie Fotos, Maße und eine kurze Fehlerbeschreibung. Tormeister24 hilft bei der Auswahl von Profil, Sensor, Kabel und passendem Zubehör.
Stoppen Sie nicht nur den Fehler – lösen Sie die Ursache
Ein defektes Torabschlussprofil kostet Zeit, Sicherheit und im Gewerbe oft bares Geld. Prüfen Sie Profil, Sensor und Zubehör als System – oder lassen Sie Tormeister24 die passende Lösung für Ihre Toranlage einschätzen.
