OSE-Optosensor oder 8,2-kΩ-Kontaktleiste? Welche Schließkante passt zu Ihrem Sektionaltor?
Ihr Tor fährt nur noch im Totmannbetrieb, stoppt plötzlich oder meldet Schließkantenfehler? Dann liegt das Problem oft nicht am Motor, sondern an der Sicherheitslogik. Hier erfahren Sie, wann ein OSE-Optosensor richtig ist, wann eine 8,2-kΩ-Kontaktleiste passt und wie Sie teure Fehlkäufe vermeiden.
Schließkantensicherung ansehenInhalt dieser Seite ↓
- Warum der falsche Schließkantentyp sofort Ärger macht
- Warum das Problem größer ist als nur ein Sensor
- Die häufigsten Fehlkäufe
- OSE oder 8,2 kΩ: So wählen Sie richtig
- Ihre Vorteile mit dem passenden System
- Welche Produkte von Tormeister24 passen?
- Praxisbeispiel aus dem Toralltag
- Technische Details verständlich erklärt
- Einwände sauber entkräftet
- FAQ zur Schließkantensicherung
Ein Schließkantenfehler ist selten nur ein kleines Ersatzteilproblem
Viele tauschen erst Lichtschranke, Handsender oder sogar den Antrieb. Dabei sitzt der Fehler oft genau dort, wo das Tor Menschen und Fahrzeuge schützen soll: an der unteren Schließkante.
Wenn die Steuerung ein OSE-Signal erwartet, hilft keine 8,2-kΩ-Kontaktleiste. Und wenn die Anlage auf 8,2 kΩ ausgelegt ist, bringt ein Optosensor allein gar nichts.
Genau deshalb endet „ich probiere einfach mal dieses Teil“ in diesem Bereich so oft mit Rücksendung, Totmannbetrieb und unnötigem Stillstand.
Warum der Fehler oft falsch gesucht wird
Wenn ein Tor nicht sauber schließt oder sofort wieder aufläuft, verdächtigen viele zuerst den teuersten Bauteil. Genau das ist meist der falsche Weg.
Schließkante, Anschlussdose, Spiralkabel, Adapter und Endkappen bilden ein System. Wenn nur ein Teil davon nicht passt oder beschädigt ist, wirkt die ganze Anlage gestört.
Darum spart blinder Teiletausch fast nie Geld. Er verschiebt den Fehler nur.
Die 6 häufigsten Fehler beim Kauf von OSE- und 8,2-kΩ-Systemen
1. OSE und 8,2 kΩ verwechseln
Beide sichern die Schließkante. Aber sie arbeiten elektrisch komplett unterschiedlich.
2. Nur den Sensor tauschen
Wenn Spiralkabel oder Anschlussdose beschädigt sind, hilft ein neuer Sensor allein oft nicht.
3. Kabellänge unterschätzen
10,5 m oder 15 m sind keine Kleinigkeiten. Große Tore brauchen passende Signalwege.
4. Endkappen und Trägerprofil vergessen
Bei 8,2-kΩ-Kontaktleisten gehört mehr dazu als nur das Gummiprofil.
5. Torblatt-Anbindung ignorieren
Wenn Anschlussdose und Spiralkabel nicht passen, bringt die beste Sicherheitskante wenig.
6. Ohne Foto und Typenschild bestellen
Gerade bei Sektionaltoren spart ein sauberes Foto oft die komplette Fehlbestellung.
OSE oder 8,2 kΩ? So treffen Sie die richtige Entscheidung
Die saubere Auswahl beginnt nicht beim Preis, sondern bei der vorhandenen Steuerung und dem bereits verbauten Sicherheitsprinzip.
OSE passt besser, wenn …

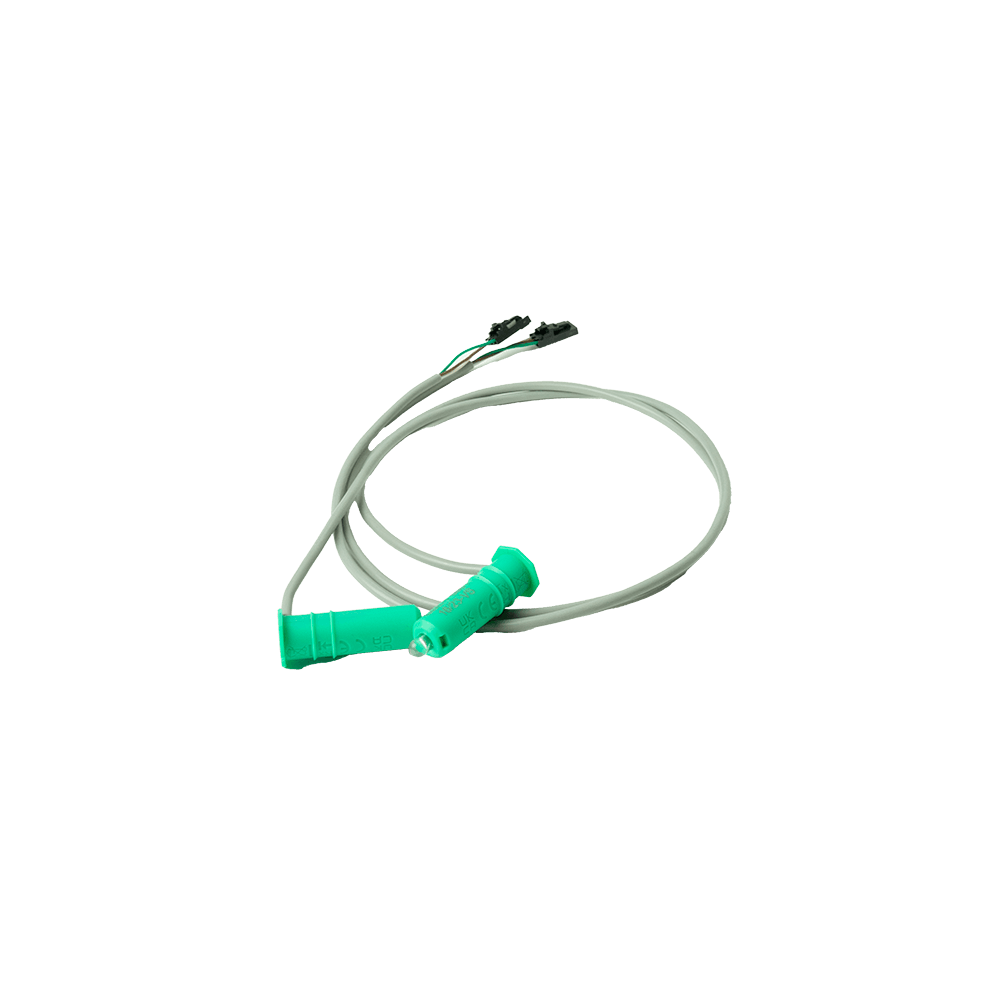

Ihre Steuerung ausdrücklich mit OSE-Optosensoren arbeitet und an der Torunterkante ein optisches Sender-/Empfänger-System vorgesehen ist.
8,2 kΩ passt besser, wenn …
Ihre Anlage eine widerstandsüberwachte Kontaktleiste auswertet und die Schließkante als elektrische Kontaktleiste aufgebaut ist.
Komplettsystem denken, wenn …
nicht nur der Sensor, sondern auch Torblatt-Anschlussdose, Spiralkabel, Adapter oder Endkappen mitbetroffen sind.
Was das richtige System sofort verbessert
Weniger Stillstand
Das Tor läuft schneller wieder sauber, weil nicht am falschen Bauteil gesucht wird.
Mehr Sicherheit
Die Schließkante schützt wieder so, wie sie soll – zuverlässig und nachvollziehbar.
Weniger Fehlkäufe
Wenn Sensorik und Steuerung zusammenpassen, sparen Sie sich Rücksendungen und doppelte Bestellungen.
Bessere Nachrüstung
Mit Dose, Spiralkabel und passender Kontaktlogik wird aus Stückwerk wieder ein sauberes System.
Mehr Ruhe im Betrieb
Kein sporadisches Wiederauffahren, kein Rätseln, keine halben Reparaturen.
Langfristig weniger Ärger
Wer die Sicherheitskette komplett denkt, spart spätere Serviceeinsätze und unnötige Folgefehler.
Welche Produkte von Tormeister24 passen zu Ihrer Situation?
Diese Übersicht bringt Sie direkt zur richtigen Richtung – ohne Ratespiel.
| Ihre Situation | Passende Lösung | Warum diese Wahl sinnvoll ist |
|---|---|---|
| Sie brauchen nur Sender & Empfänger als klare OSE-Basislösung | Optosensor-Set 12 mm – Sender & Empfänger | Stark, wenn das vorhandene OSE-System grundsätzlich passt und gezielt nur das Sensorelement ersetzt werden soll. |
| Ihr OSE-System braucht den typischen längeren Senderweg | Marantec Optosensor-Set OSE – 10,5 m / 0,4 m | Die richtige Wahl für viele Sektional- und Industrietore mit OSE-Anschluss und konventioneller Torblatt-Anbindung. |
| Großes Tor oder sehr lange Signalführung im OSE-System | Marantec Optosensor-Set OSE – 15 m / 0,4 m | Passt besser, wenn 10,5 m schlicht zu kurz werden und Sie nicht mit verlängerter Improvisation arbeiten wollen. |
| Der Sensor passt mechanisch nicht sauber in die vorhandene Aufnahme | Adapter für Optosensor | Kleine Lösung, große Wirkung: Wenn der Sensor mechanisch nicht passt, hilft kein neuer Sender allein. |
| OSE- oder 8,2-kΩ-System soll auf dem Torblatt sauber angebunden werden | Marantec Torblatt-Anschlussdose OSE/8,2 kΩ – konventionell/steckbar | Die starke Systemlösung, wenn Anschlussdose und Sicherheitskomponenten zusammenpassen müssen. |
| Die bewegte Verbindung zwischen Torblatt und Steuerung ist Teil des Problems | Marantec Spiralkabel 5×0,25 mm² – 5 m mit Stecker | Sehr sinnvoll, wenn nicht nur der Sensor, sondern die komplette bewegte Anbindung erneuert werden muss. |
| Ihre Anlage arbeitet mit widerstandsüberwachter Kontaktleiste | Sicherheitskontaktleiste 8,2 kΩ – 65 mm | Die klare Wahl, wenn 8,2 kΩ bereits das vorhandene Schließkantenprinzip ist. |
| Die 8,2-kΩ-Leiste braucht den passenden Träger | Aluminium K-Schiene – 1000 × 30 × 10 mm | Ohne passenden Trägerprofilaufbau wird auch die beste Kontaktleiste keine saubere Lösung. |
| Sie brauchen die Endseite mit Anschlussleitung für das 8,2-kΩ-System | Sommer Endkappe mit 2,5 m Kabel | Wichtig, wenn aus der Kontaktleiste ein funktionierendes, anschlussfertiges System werden soll. |
| Sie brauchen die Gegenseite mit Abschlusswiderstand | Sommer Endkappe mit 8,2-kΩ-Widerstand | Die saubere Ergänzung für eine korrekt aufgebaute 8,2-kΩ-Kontaktleiste. |
| Sie haben gar kein OSE oder 8,2 kΩ, sondern ein Druckwellensystem | ForcePSE DW Kit / Crawford DW Kit komplett | Wichtig, damit Sie nicht versehentlich OSE oder 8,2 kΩ bestellen, obwohl Ihre Anlage ganz anders arbeitet. |
Mehr Orientierung finden Sie auch in den Tormeister24-Ratgebern Optosensor Schließkantensicherung richtig auswählen, 8,2-kΩ-Sicherheitskontaktleiste richtig sichern, konventionell oder steckbar? und Tor fährt nur im Totmannbetrieb?.
Jetzt passendes System auswählenPraxisbeispiel: Der Sensor war nicht kaputt – das System war falsch gedacht
Ein typischer Servicefall: Das Tor stoppt plötzlich, die Schließkante meldet Fehler und zuerst wird einfach ein neuer Sensor bestellt.
Nach dem Einbau läuft das Tor immer noch nicht sauber. Warum? Weil die Anlage gar kein OSE-System brauchte – oder weil die Schließkante als 8,2-kΩ-System aufgebaut war und Anschlussdose oder Spiralkabel ebenfalls mitbetroffen waren.
Genau hier entsteht der doppelte Kauf. Nicht, weil das Ersatzteil schlecht war. Sondern weil das falsche Sicherheitsprinzip gewählt wurde.
Die saubere Lösung beginnt immer mit einer klaren Frage: Was wertet die Steuerung aus – OSE oder 8,2 kΩ?
Technische Details – verständlich statt unnötig kompliziert
OSE
Optische Schließkante mit Sender und Empfänger. Die Steuerung erwartet ein OSE-Signal.
8,2 kΩ
Widerstandsüberwachte Kontaktleiste. Die Steuerung erwartet einen definierten Widerstandswert.
Torblatt-Anschlussdose
Sie verbindet die Schließkante am bewegten Torblatt sauber mit der restlichen Anlage.
Spiralkabel
Das bewegte Verbindungskabel ist Teil der Sicherheitskette – nicht nur Zubehör.
11/22-mm-Adapter
Diese kleinen Teile entscheiden oft darüber, ob ein OSE-Sensor mechanisch überhaupt sauber montierbar ist.
K-Schiene + Endkappen
Bei 8,2-kΩ-Systemen wird aus dem Gummiprofil erst mit Träger und Endkappen eine saubere Kontaktleiste.
Die häufigsten Einwände – direkt beantwortet
„Kann ich nicht einfach auf 8,2 kΩ umbauen, wenn OSE teurer ist?“
Nur wenn Ihre Steuerung genau dafür ausgelegt ist. Ein anderes Sicherheitsprinzip auf Verdacht spart kein Geld, sondern produziert meist den nächsten Fehler.
„Ein OSE-Sensor ist doch nur Sender und Empfänger – warum so kompliziert?“
Weil Dose, Spiralkabel, Adapter und Steuerung genauso dazugehören. Ein einzelnes Teil macht noch kein funktionierendes System.
„Reicht nicht einfach eine neue Kontaktleiste?“
Nur wenn Ihre Anlage wirklich 8,2 kΩ auswertet und das restliche System dazu passt. Sonst bleibt das Problem bestehen.
„Was ist, wenn ich gar nicht weiß, was verbaut ist?“
Dann sollten Sie nicht raten. Fotos von Schließkante, Anschlussdose, Spiralkabel und Steuerung reichen Tormeister24 oft aus, um die richtige Richtung sauber einzugrenzen.
„Muss ich immer das komplette System tauschen?“
Nein. Aber Sie sollten immer prüfen, ob nur der Sensor defekt ist oder ob Anschlussdose, Kabel und Kontaktleiste mitbetroffen sind.
FAQ: OSE oder 8,2-kΩ-Schließkante
Was ist der Unterschied zwischen OSE und 8,2 kΩ?
OSE ist ein optisches Sensorsystem mit Sender und Empfänger. 8,2 kΩ ist eine widerstandsüberwachte Kontaktleiste. Beide Systeme sind nicht automatisch austauschbar.
Woran erkenne ich, ob mein Tor OSE oder 8,2 kΩ hat?
Entscheidend sind Steuerungseingang, vorhandene Schließkante und Anschlusskomponenten. Im Zweifel helfen Fotos von Dose, Kabel und Typenschild.
Wann brauche ich ein OSE-Optosensor-Set?
Wenn Ihre Steuerung ausdrücklich OSE-Optosensoren auswertet und das Tor auf optische Schließkantensicherung aufgebaut ist.
Wann brauche ich eine 8,2-kΩ-Kontaktleiste?
Wenn Ihre Steuerung eine widerstandsüberwachte Kontaktleiste erwartet und die Schließkante entsprechend aufgebaut ist.
Warum fährt mein Tor nur noch im Totmannbetrieb?
Oft, weil ein Sicherheitskreis an Schließkante, Lichtschranke, Dose oder Spiralkabel gestört ist und die Steuerung deshalb keine normale Automatikfreigabe mehr gibt.
Welche Rolle spielt die Torblatt-Anschlussdose?
Sie ist der Übergabepunkt am bewegten Torblatt und oft genau die Stelle, an der OSE- oder 8,2-kΩ-Signale zusammenlaufen.
Was brauche ich bei einer 8,2-kΩ-Leiste zusätzlich?
Typisch sind K-Schiene, Endkappe mit Anschlussleitung und Endkappe mit 8,2-kΩ-Widerstand – je nach Aufbau der Leiste.
Wann ist ein Adapter für Optosensor sinnvoll?
Wenn der Sensor mechanisch nicht sauber in die vorhandene Aufnahme passt und ohne Adapter keine korrekte Montage möglich ist.
Wie vermeide ich den typischen Fehlkauf?
Schicken Sie Tormeister24 Fotos von Schließkante, Anschlussdose, Spiralkabel und Steuerung. So wird die richtige Systemlogik geprüft, bevor Sie bestellen.
Bestellen Sie keine Schließkante auf Verdacht.
Wählen Sie jetzt das passende OSE- oder 8,2-kΩ-System für Ihr Sektionaltor – oder lassen Sie Ihre vorhandene Anlage fachlich prüfen. So vermeiden Sie Fehlkäufe und bringen Ihr Tor wieder sicher in Betrieb.
Jetzt Sicherheitslösung wählenBeratung anfragen
