Marantec RS 301 V + CS320 voor laadbruggen met invoerlip

Name: Marantec RS 301 V + CS320 voor laadbruggen met invoerlip
Brand: Marantec
SKU: 193144
Price: 788.5 EUR
Availability: InStock

€788,50 €1.225,70

Belasting inbegrepen Verzending berekend bij het afrekenen.

Beschrijving

RS 301 V + CS320 voor laadbruggen met invoerlip

Leveringsomvang:

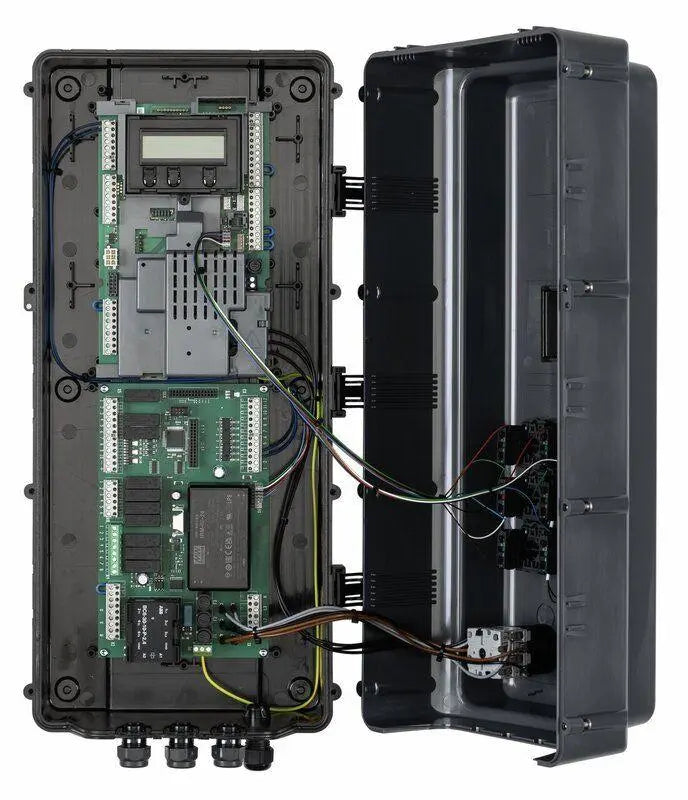

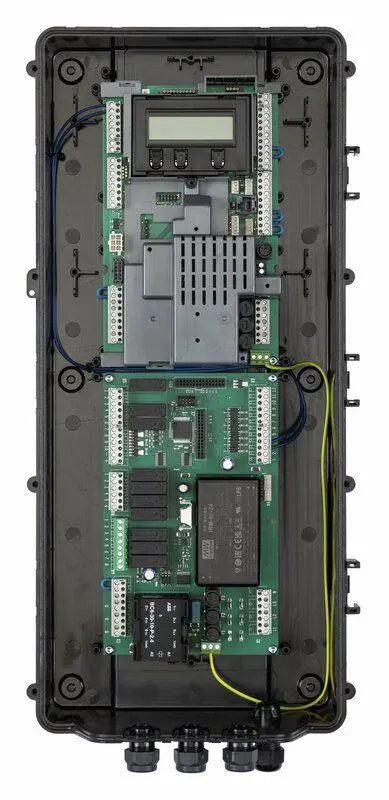

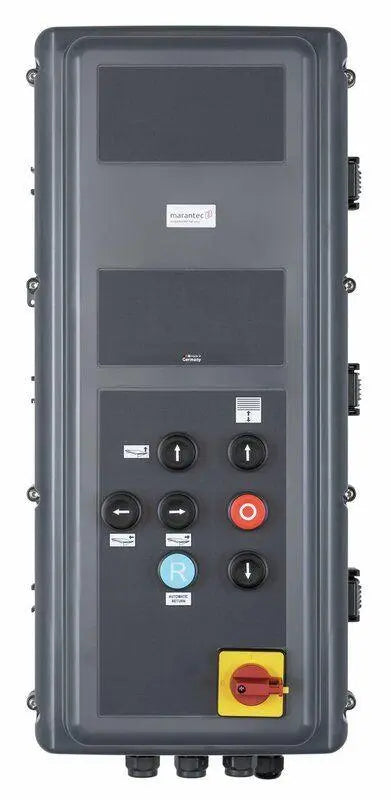

RS 301 V + CS 320 400 V/3~ besturingseenheid met LCD-display in CS Maxi-behuizing, knoppen voor heffen/vooruit/achteruit/automatische terugkeer, 3-standen drukknop en hoofdschakelaar in het deksel, 1000 mm kabel en 5-polige CEE-stekker

Poortbesturing – Functies:

4 programmeerbare relaisuitgangen met 44 functies
Geïntegreerde cyclusteller/poortteller
2 programmeerbare ingangen met 27 functies (gate)
De draairichting wijzigen via een knop/display op de printplaat.
Verstelbare krachtbegrenzer voor beide bewegingsrichtingen (alleen met AWG)
Bewaking en detectie van de draairichting (alleen met AWG)
Geïntegreerd foutgeheugen (waarin alle foutmeldingen worden uitgelezen, inclusief frequentie en cyclus van de laatste keer dat ze optraden) alleen met LCD-monitor

Rampregeling – functies:

Voor het besturen van een laadbrug met een invoerlip
Aansturing van 2- of 3-kleppenunits
8-kleppenversies voor de regeling van de invoerlip.
Opstartvergrendeling na stroomuitval
Fasevolgordetesten/fasefoutdetectie
1 programmeerbare ingang met 4 functies (brug)
Bediening van de poortafdichting (afschermingsfunctie)
Ontgrendelen/vergrendelen van de poortautomatisering
Ontgrendelen/vergrendelen via externe poortbediening
Automatische retour

Eindpositie instellen:

Via mechanische eindschakelaars (MEC) en/of absolute encoders (AWG)
Instellingen via knoppen op de printplaat of via een aansluitbaar LCD-scherm.

Instructies:

3 richtingsknoppen
Poortbediening met 3 knoppen
Automatische terugkeerknop
Insteekbaar LCD-scherm met weergave van platte tekst
Navigatie met 3 knoppen/status- en diagnostische berichten

Installatie en verbinding:

Geïntegreerde hoofdschakelaar
Geïntegreerde zekeringen voor de hydraulische unit (standaard: 4 A, optioneel 6,3 A)
Schakelbare transformator van 230 V/1~/3~ naar 400 V/3~
Voeding voor externe apparaten RS 300, CS 320
Kortsluitingsveilige laagspanning
Aansluiting van binnen- en buitenverkeerslichten
Aansluiting van wielwig en naderingssensor
Aansluiting van laadlicht of signaalhoorn
Aansluiting voor het vergrendelen van de laadbrug
Aansluiting voor het vergrendelen van het poortsysteem
Aansluiting voor elementen van het veiligheidscircuit
Aansluiting voor randbeveiliging (optisch, 8,2 kOhm, drukgolfstrip of lichtscherm) in de sluitrichting.

Optioneel:

Geforceerde daalknop
Bedieningseenheid in stalen kast
Productbeschrijvingsgegevens

CS-Maxi behuizingstype

Beschermingsklasse IP65

Schermtype: LCD

Hoofdschakelaar in de bedieningskap, 4-polige hoofdschakelaar

Drukknop in de bedieningsklep , elektronische 3-weg drukknop CS: Lift Forward Back Auto-Return

Noodstop in de bedieningskap zonder noodstop

Functieschakelaar in de bedieningskap zonder functieschakelaar

Netstekker CEE-stekker 5-polig rood

Toepassingsgebied

Temperatuur (min./max.) [°C] -10/45

Prestatiegegevens

Bedrijfsmodus (besturing): Doodmanstand

Elektrische gegevens

Stroomvoorziening ter plaatse 180-440 V/3~/N/PE/50/60 Hz

Stroomverbruik per klep (max.) [A] 0,8

Netfrequentie [Hz] 50/60

Stuurspanning [V] 24 V-DC

Schakelstroompoortregeling (max.) [A] 8

Schakelstroomhellingregeling (max.) [A] 6,3

Maximale belastbaarheid van de poortbesturing (kW) 2,2

Belastingscapaciteit, vermogen, hellingshoekregeling (max.) [kW] 2,2

Afmetingen en gewichten

Afmetingen (B x H x D) [mm] 260 x 550 x 245
